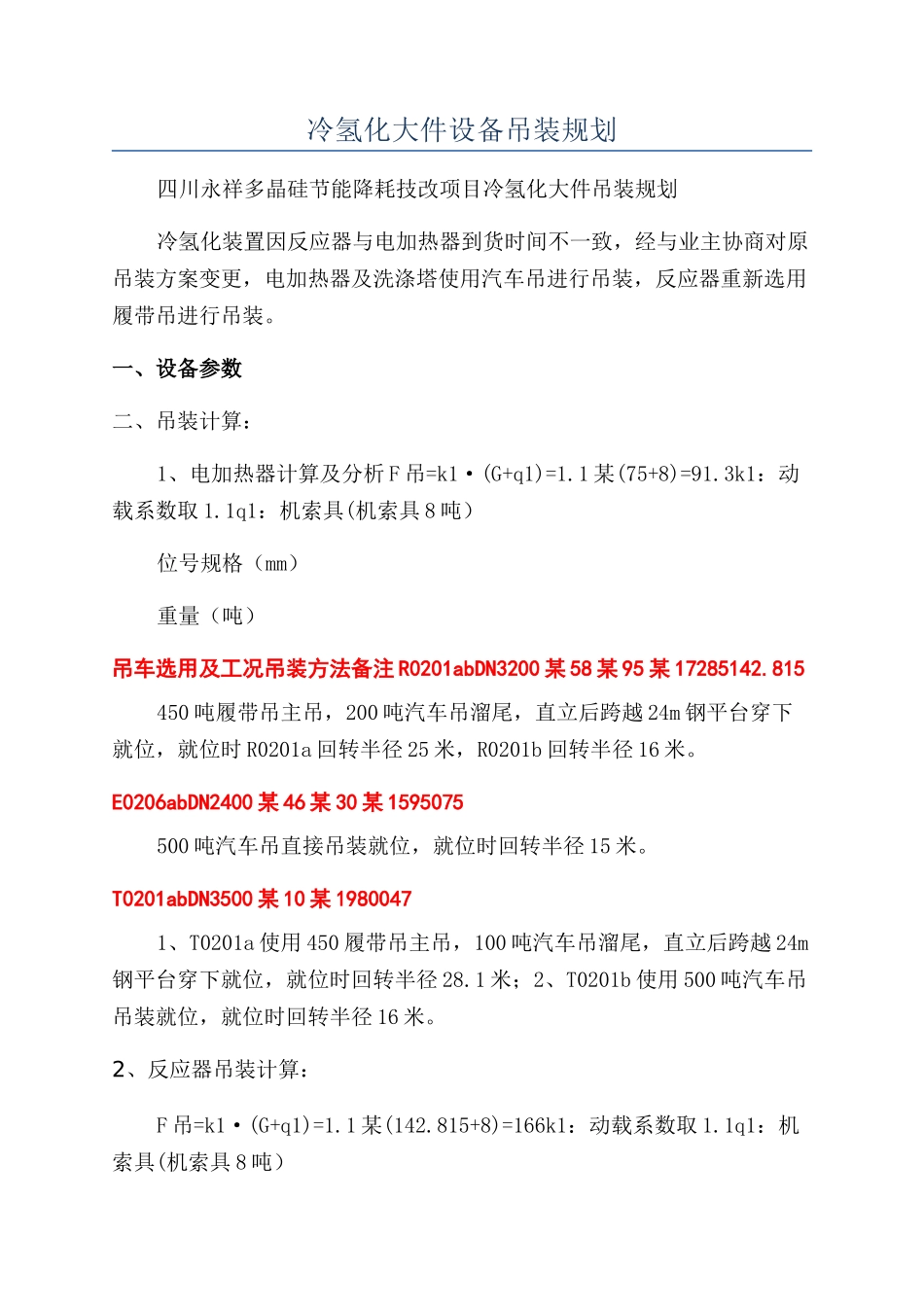

冷氢化大件设备吊装规划

冷氢化大件设备吊装规划四川永祥多晶硅节能降耗技改项目冷氢化大件吊装规划冷氢化装置因反应器与电加热器到货时间不一致，经与业主协商对原吊装方案变更，电加热器及洗涤塔使用汽车吊进行吊装，反应器重新选用履带吊进行吊装。一、设备参数二、吊装计算：1、电加热器计算及分析 F 吊=k1·(G+q1)=1.1 某(75+8)=91.3k1：动载系数取 1.1q1：机索具(机索具 8 吨）位号规格（mm）重量（吨）吊车选用及工况吊装方法备注 R0201abDN3200 某 58 某 95 某 17285142.815450 吨履带吊主吊，200 吨汽车吊溜尾，直立后跨越 24m 钢平台穿下就位，就位时 R0201a 回转半径 25 米，R0201b 回转半径 16 米。E0206abDN2400 某 46 某 30 某 1595075500 吨汽车吊直接吊装就位，就位时回转半径 15 米。T0201abDN3500 某 10 某 19800471、T0201a 使用 450 履带吊主吊，100 吨汽车吊溜尾，直立后跨越 24m钢平台穿下就位，就位时回转半径 28.1 米；2、T0201b 使用 500 吨汽车吊吊装就位，就位时回转半径 16 米。2、反应器吊装计算：F 吊=k1·(G+q1)=1.1 某(142.815+8)=166k1：动载系数取 1.1q1：机索具(机索具 8 吨）G：反应器净重约 166 吨反应器 R0201a 吊装作业半径 25 米，起吊重量 166 吨，根据查阅吊车性能表得知：450 吨履带吊，超起工况重型工况（SHB）160 吨转台配重+40 吨车身平衡重+250 吨超起配重、超起半径 16米，作业半径 26 米，出杆 78 米，起重量为 175 吨，所以反应器选用 450吨履带吊进行吊装。2、洗涤塔吊装计算 F 吊=k1·(G+q1)=1.1 某(47+6)=58.3k1：动载系数取 1.1q1：机索具(机索具 6 吨）G：电加热器净重约 58.3 吨洗涤塔 T0201b 设备到货后选用和电加热器一起使用 500 吨汽车吊进行吊装，T0201a 到货后就近摆放，等待和反应器一起使用 450 吨履带吊进行吊装。三、吊装场地地基处理见（吊装场地平面布置图）1、吊装电加热器 E0206a 时，500 吨汽车吊站在框架东侧，东侧已施工完成的管廊基础需换土回填，回填标高应高于已施工完成的管廊基础地脚螺栓 0.2 米以上，以防止吊装过程中对地脚螺栓损坏。2、场地要求：以处理区域路面公路牙标高为准，开挖 1m 左右深坑，取走软土层，夯实底部，回填砂石约 0.6m，分层压实后，上铺 3：7 级配砂石约 0.4m,使用压路机反复压实。由于缺少当地地质条件，无法对地面承载能力进行有效计算，正式吊装开始前采...
