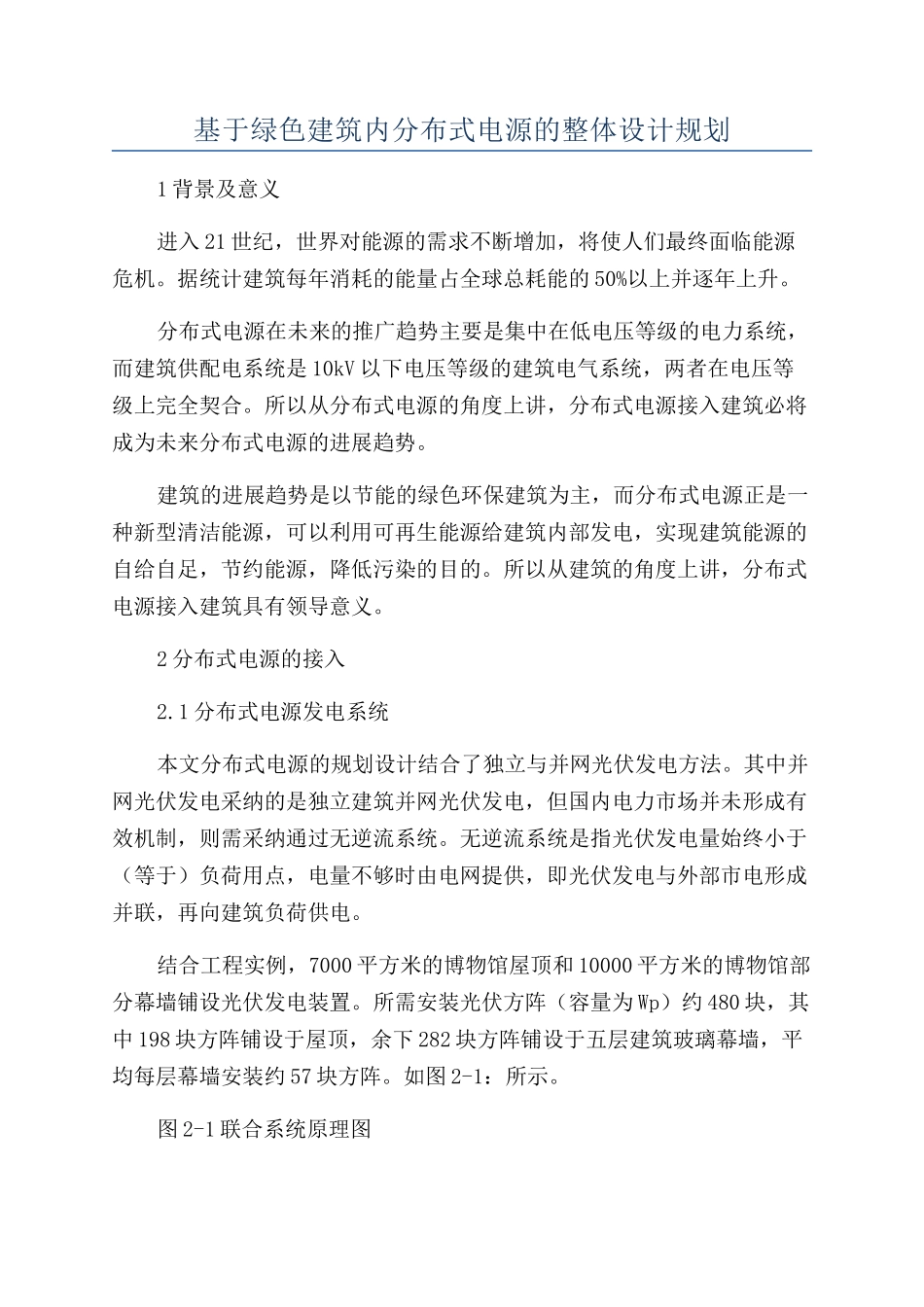

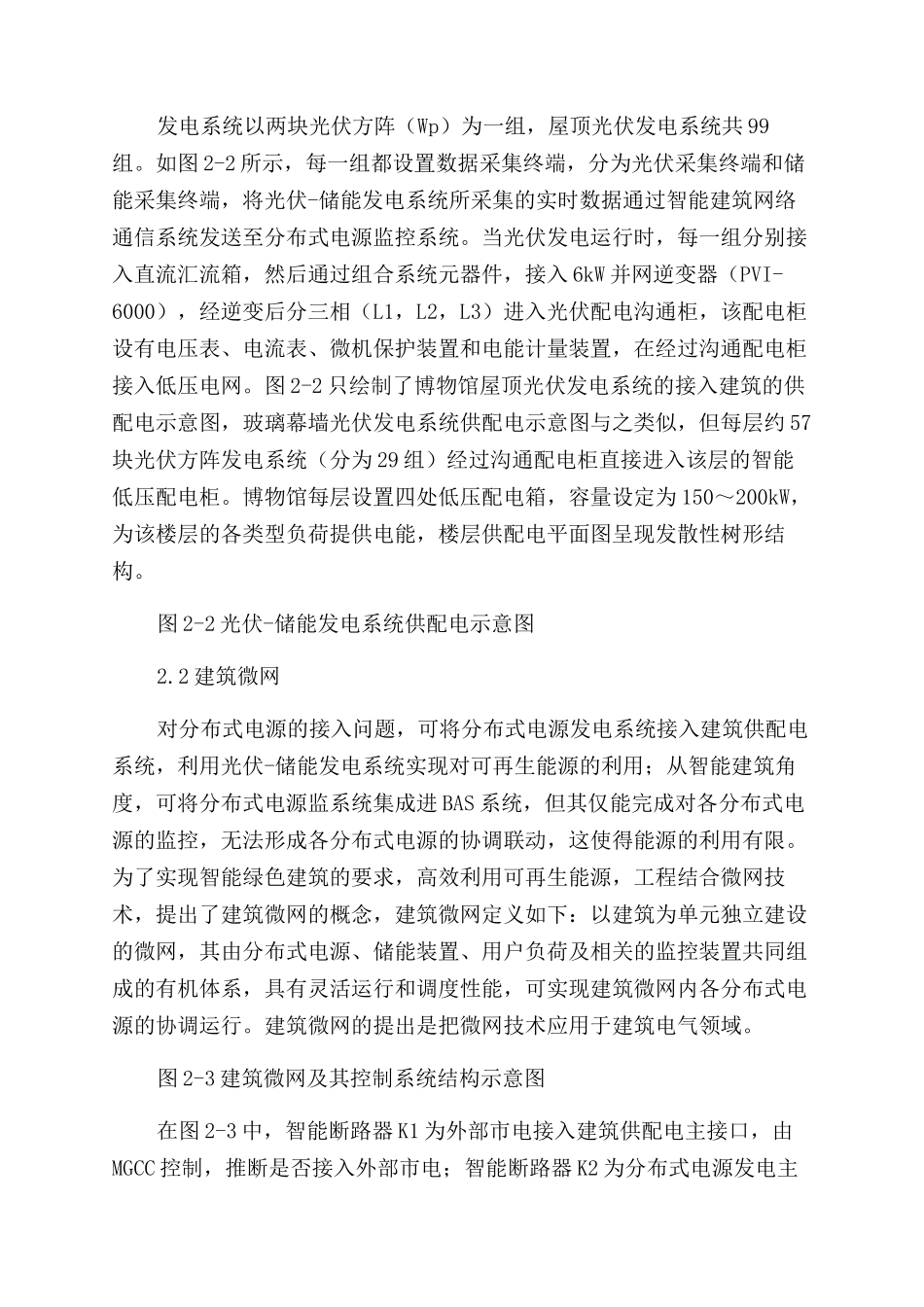

基于绿色建筑内分布式电源的整体设计规划1 背景及意义进入 21 世纪，世界对能源的需求不断增加，将使人们最终面临能源危机。据统计建筑每年消耗的能量占全球总耗能的 50%以上并逐年上升。分布式电源在未来的推广趋势主要是集中在低电压等级的电力系统，而建筑供配电系统是 10kV 以下电压等级的建筑电气系统，两者在电压等级上完全契合。所以从分布式电源的角度上讲，分布式电源接入建筑必将成为未来分布式电源的进展趋势。建筑的进展趋势是以节能的绿色环保建筑为主，而分布式电源正是一种新型清洁能源，可以利用可再生能源给建筑内部发电，实现建筑能源的自给自足，节约能源，降低污染的目的。所以从建筑的角度上讲，分布式电源接入建筑具有领导意义。2 分布式电源的接入2.1 分布式电源发电系统本文分布式电源的规划设计结合了独立与并网光伏发电方法。其中并网光伏发电采纳的是独立建筑并网光伏发电，但国内电力市场并未形成有效机制，则需采纳通过无逆流系统。无逆流系统是指光伏发电量始终小于（等于）负荷用点，电量不够时由电网提供，即光伏发电与外部市电形成并联，再向建筑负荷供电。结合工程实例，7000 平方米的博物馆屋顶和 10000 平方米的博物馆部分幕墙铺设光伏发电装置。所需安装光伏方阵（容量为 Wp）约 480 块，其中 198 块方阵铺设于屋顶，余下 282 块方阵铺设于五层建筑玻璃幕墙，平均每层幕墙安装约 57 块方阵。如图 2-1：所示。图 2-1 联合系统原理图发电系统以两块光伏方阵（Wp）为一组，屋顶光伏发电系统共 99组。如图 2-2 所示，每一组都设置数据采集终端，分为光伏采集终端和储能采集终端，将光伏-储能发电系统所采集的实时数据通过智能建筑网络通信系统发送至分布式电源监控系统。当光伏发电运行时，每一组分别接入直流汇流箱，然后通过组合系统元器件，接入 6kW 并网逆变器（PVI-6000），经逆变后分三相（L1，L2，L3）进入光伏配电沟通柜，该配电柜设有电压表、电流表、微机保护装置和电能计量装置，在经过沟通配电柜接入低压电网。图 2-2 只绘制了博物馆屋顶光伏发电系统的接入建筑的供配电示意图，玻璃幕墙光伏发电系统供配电示意图与之类似，但每层约 57块光伏方阵发电系统（分为 29 组）经过沟通配电柜直接进入该层的智能低压配电柜。博物馆每层设置四处低压配电箱，容量设定为 150～200kW，为该楼层的各类型负荷提供电能，楼层供配电平面图呈现发散性树形结构。图 2-2 光伏-储...
