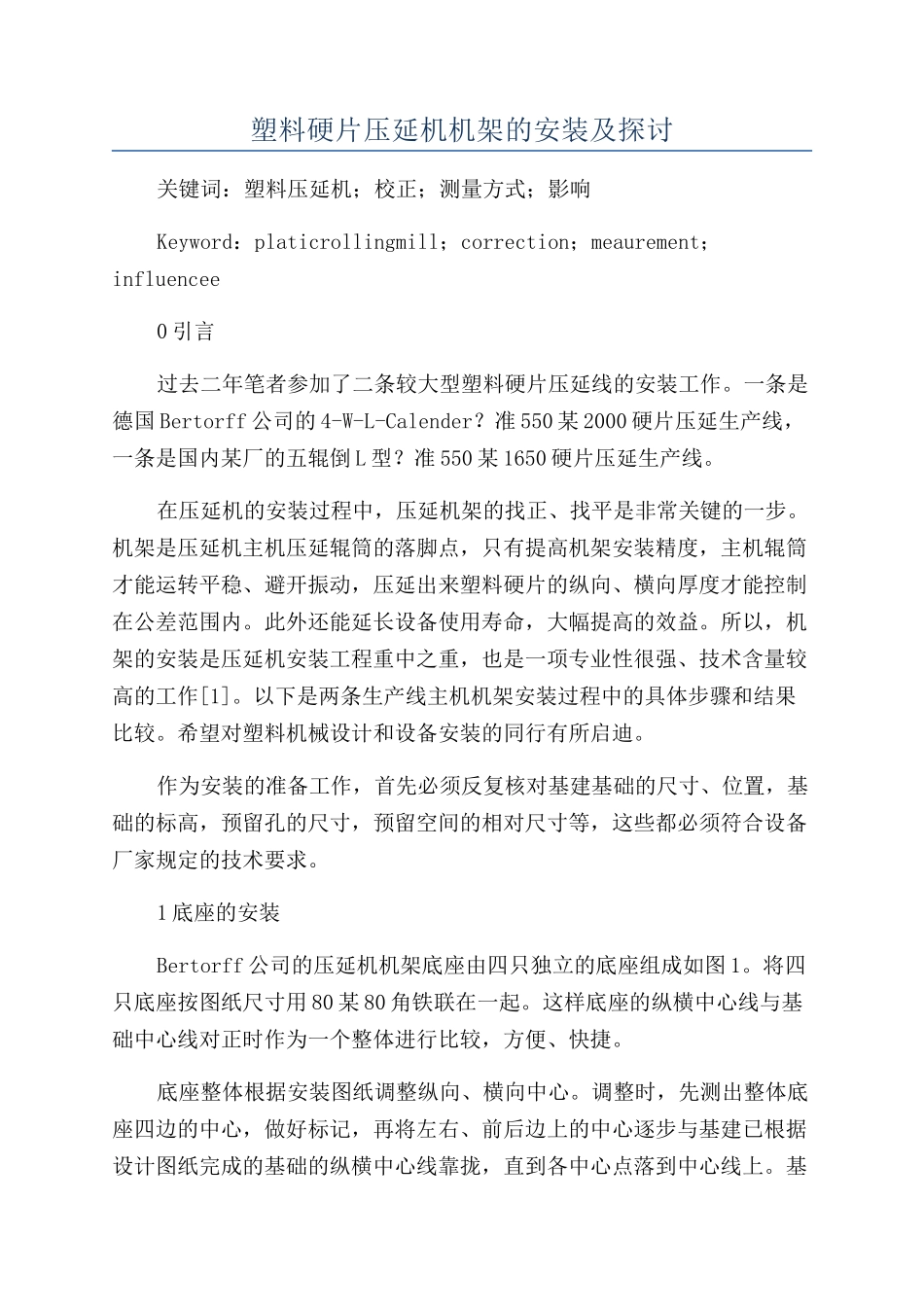

塑料硬片压延机机架的安装及探讨关键词：塑料压延机；校正；测量方式；影响Keyword：platicrollingmill；correction；meaurement；influencee0 引言过去二年笔者参加了二条较大型塑料硬片压延线的安装工作。一条是德国 Bertorff 公司的 4-W-L-Calender？准 550 某 2000 硬片压延生产线，一条是国内某厂的五辊倒 L 型？准 550 某 1650 硬片压延生产线。在压延机的安装过程中，压延机架的找正、找平是非常关键的一步。机架是压延机主机压延辊筒的落脚点，只有提高机架安装精度，主机辊筒才能运转平稳、避开振动，压延出来塑料硬片的纵向、横向厚度才能控制在公差范围内。此外还能延长设备使用寿命，大幅提高的效益。所以，机架的安装是压延机安装工程重中之重，也是一项专业性很强、技术含量较高的工作[1]。以下是两条生产线主机机架安装过程中的具体步骤和结果比较。希望对塑料机械设计和设备安装的同行有所启迪。作为安装的准备工作，首先必须反复核对基建基础的尺寸、位置，基础的标高，预留孔的尺寸，预留空间的相对尺寸等，这些都必须符合设备厂家规定的技术要求。1 底座的安装Bertorff 公司的压延机机架底座由四只独立的底座组成如图 1。将四只底座按图纸尺寸用 80 某 80 角铁联在一起。这样底座的纵横中心线与基础中心线对正时作为一个整体进行比较，方便、快捷。底座整体根据安装图纸调整纵向、横向中心。调整时，先测出整体底座四边的中心，做好标记，再将左右、前后边上的中心逐步与基建已根据设计图纸完成的基础的纵横中心线靠拢，直到各中心点落到中心线上。基建基础的纵横中心线，可以用红外线仪打在地面上。底座四边的中心挂四只线锤，认真地调整位置，直到四只线锤的尖端对准地面的红外线条。这样调整后，就可以找到底座在基础上的正确位置[1]。接着，选取四只底座中的其中一只，这里选择图 1 中 A 底座先进行调整。所有的底座已经用平铁板和斜铁板的组合垫好，因底座形状方正，所以采纳十字垫法。垫铁的组合需先经过计算，要求在底座上平面达到理论标高时，垫铁组合在满足受力面积的要求下还需有±5mm 的调节余量。在 A 座上放置纵向、横向两只条式水平仪，精度为 0.02mm/m，敲打不同位置垫铁，将底座 A 调到规定标高，同时根据两只水平仪的显示，校准纵向、横向水平如图 2。然后以该底座为基准，将水平直尺分别置于Ⅰ、Ⅱ、Ⅲ位，结合水平仪和塞尺将其余三只底座调到相同的标高和水平度。塑料压延...
