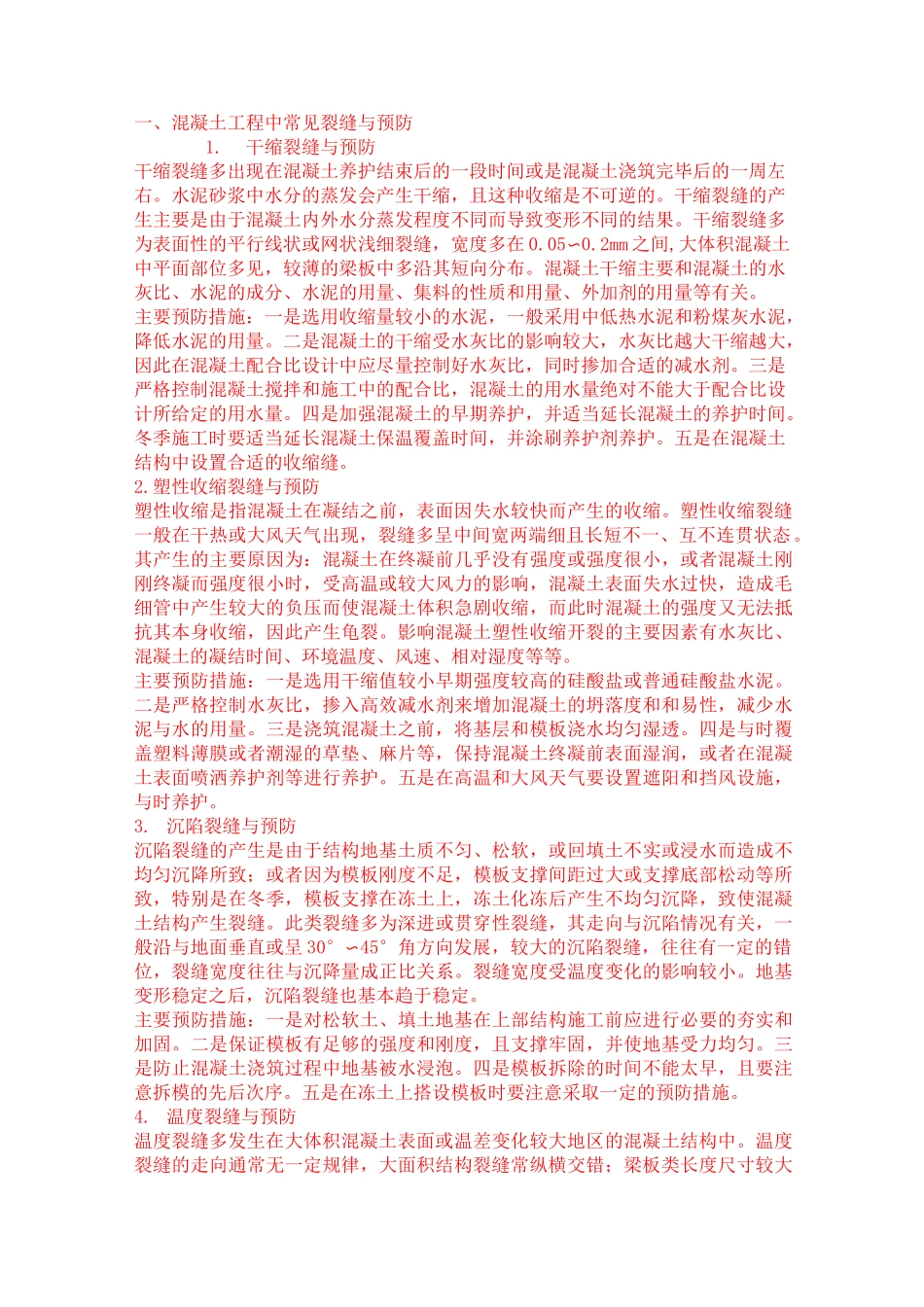

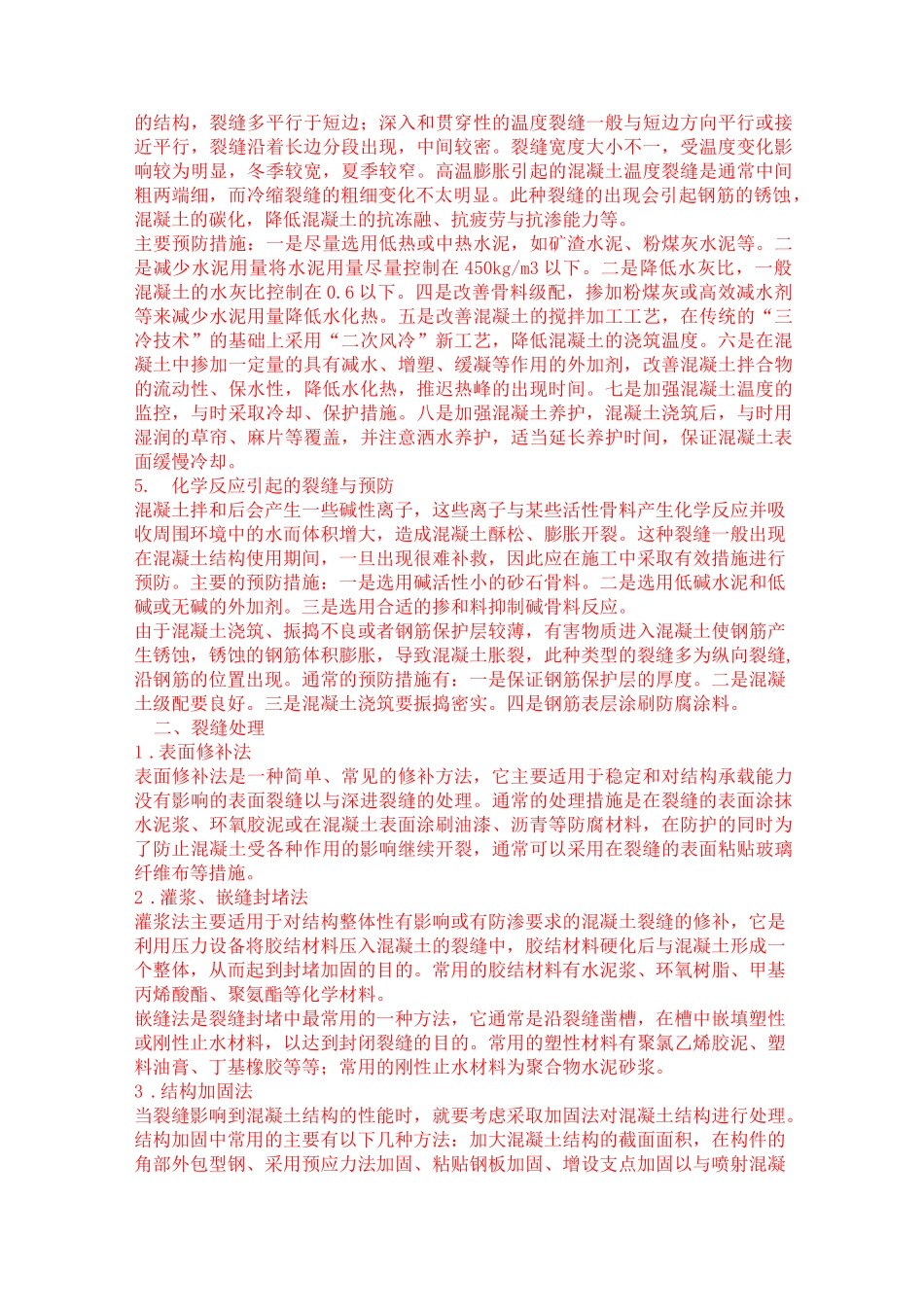

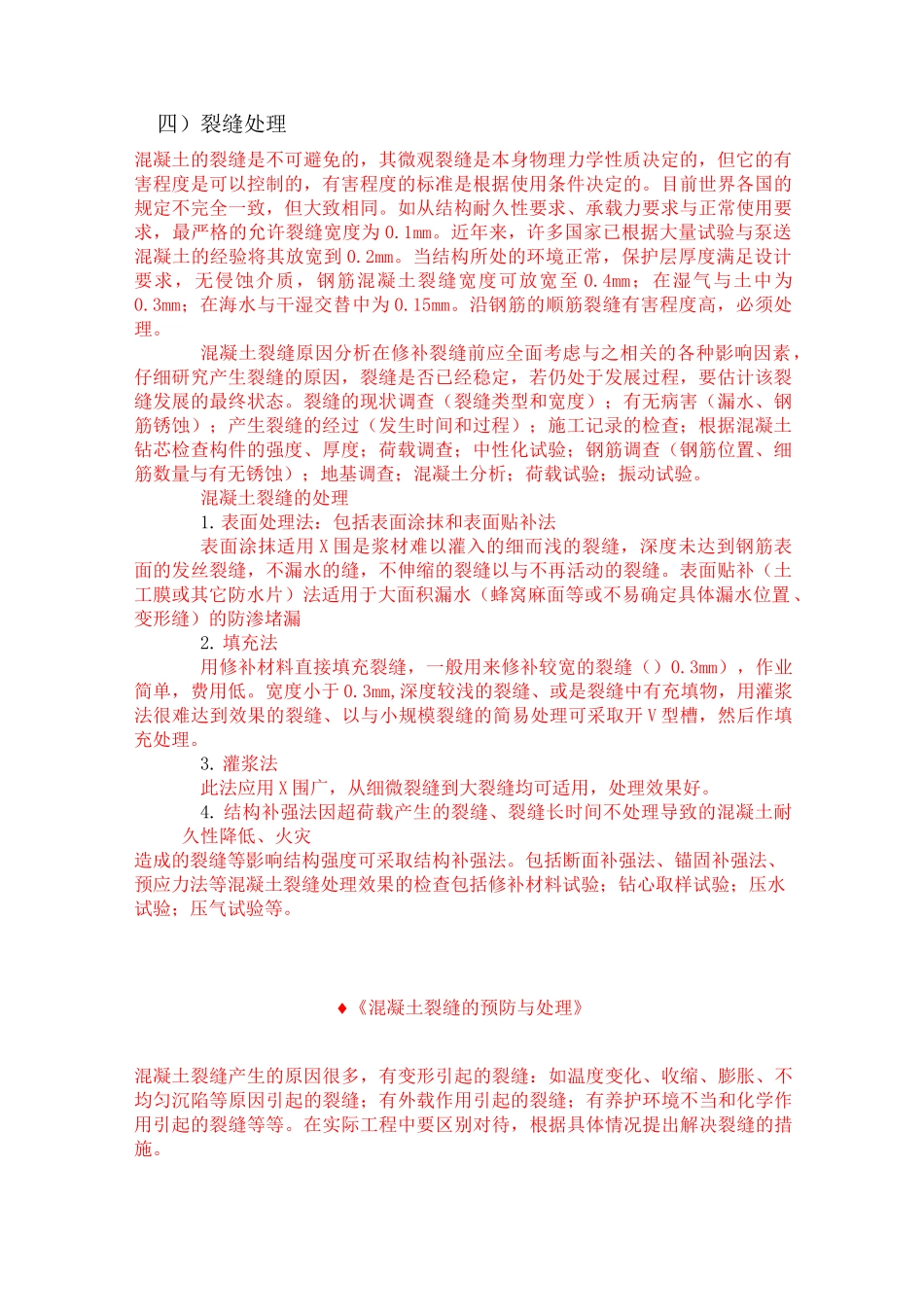

四）裂缝处理混凝土的裂缝是不可避免的，其微观裂缝是本身物理力学性质决定的，但它的有害程度是可以控制的，有害程度的标准是根据使用条件决定的。目前世界各国的规定不完全一致，但大致相同。如从结构耐久性要求、承载力要求与正常使用要求，最严格的允许裂缝宽度为 0.1mm。近年来，许多国家已根据大量试验与泵送混凝土的经验将其放宽到 0.2mm。当结构所处的环境正常，保护层厚度满足设计要求，无侵蚀介质，钢筋混凝土裂缝宽度可放宽至 0.4mm；在湿气与土中为0.3mm；在海水与干湿交替中为 0.15mm。沿钢筋的顺筋裂缝有害程度高，必须处理。混凝土裂缝原因分析在修补裂缝前应全面考虑与之相关的各种影响因素，仔细研究产生裂缝的原因，裂缝是否已经稳定，若仍处于发展过程，要估计该裂缝发展的最终状态。裂缝的现状调查（裂缝类型和宽度）；有无病害（漏水、钢筋锈蚀）；产生裂缝的经过（发生时间和过程）；施工记录的检查；根据混凝土钻芯检查构件的强度、厚度；荷载调查；中性化试验；钢筋调查（钢筋位置、细筋数量与有无锈蚀）；地基调查；混凝土分析；荷载试验；振动试验。混凝土裂缝的处理1.表面处理法：包括表面涂抹和表面贴补法表面涂抹适用 X 围是浆材难以灌入的细而浅的裂缝，深度未达到钢筋表面的发丝裂缝，不漏水的缝，不伸缩的裂缝以与不再活动的裂缝。表面贴补（土工膜或其它防水片）法适用于大面积漏水（蜂窝麻面等或不易确定具体漏水位置、变形缝）的防渗堵漏2. 填充法用修补材料直接填充裂缝，一般用来修补较宽的裂缝（）0.3mm），作业简单，费用低。宽度小于 0.3mm,深度较浅的裂缝、或是裂缝中有充填物，用灌浆法很难达到效果的裂缝、以与小规模裂缝的简易处理可采取开 V 型槽，然后作填充处理。3. 灌浆法此法应用 X 围广，从细微裂缝到大裂缝均可适用，处理效果好。4. 结构补强法因超荷载产生的裂缝、裂缝长时间不处理导致的混凝土耐久性降低、火灾造成的裂缝等影响结构强度可采取结构补强法。包括断面补强法、锚固补强法、预应力法等混凝土裂缝处理效果的检查包括修补材料试验；钻心取样试验；压水试验；压气试验等。♦《混凝土裂缝的预防与处理》混凝土裂缝产生的原因很多，有变形引起的裂缝：如温度变化、收缩、膨胀、不均匀沉陷等原因引起的裂缝；有外载作用引起的裂缝；有养护环境不当和化学作用引起的裂缝等等。在实际工程中要区别对待，根据具体情况提出解决裂缝的措施。一、混凝土工程中常见裂缝与预防1....
