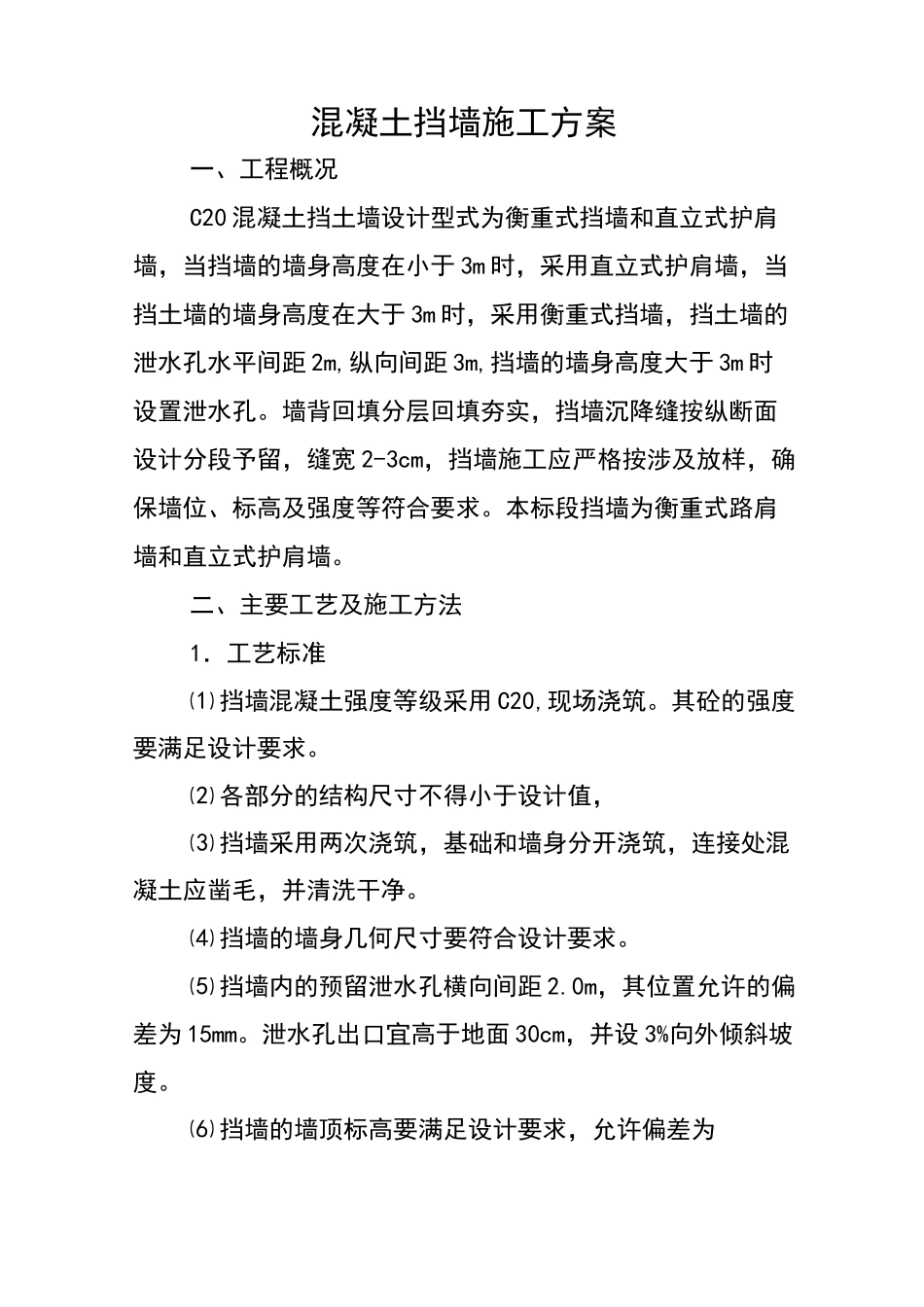

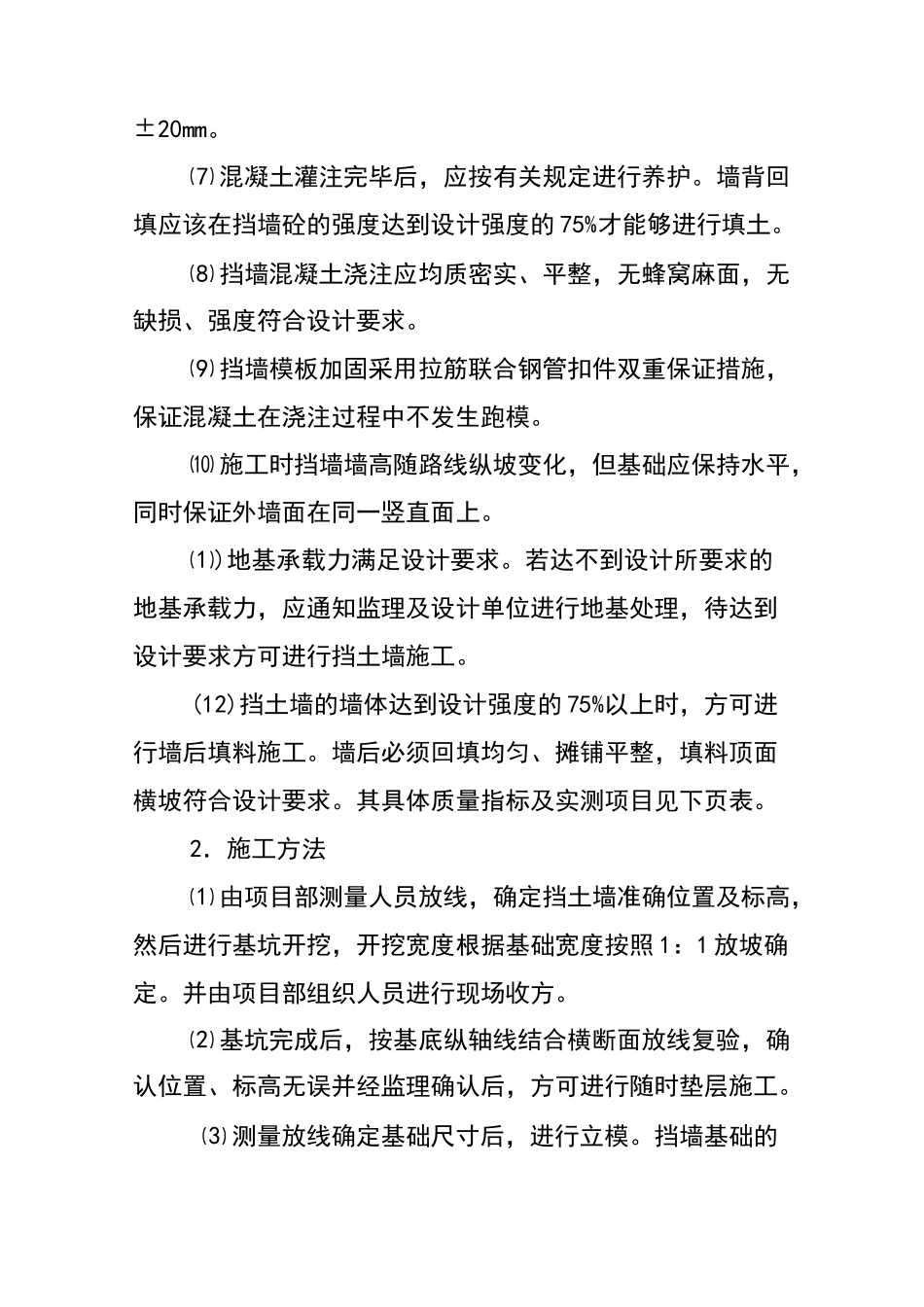

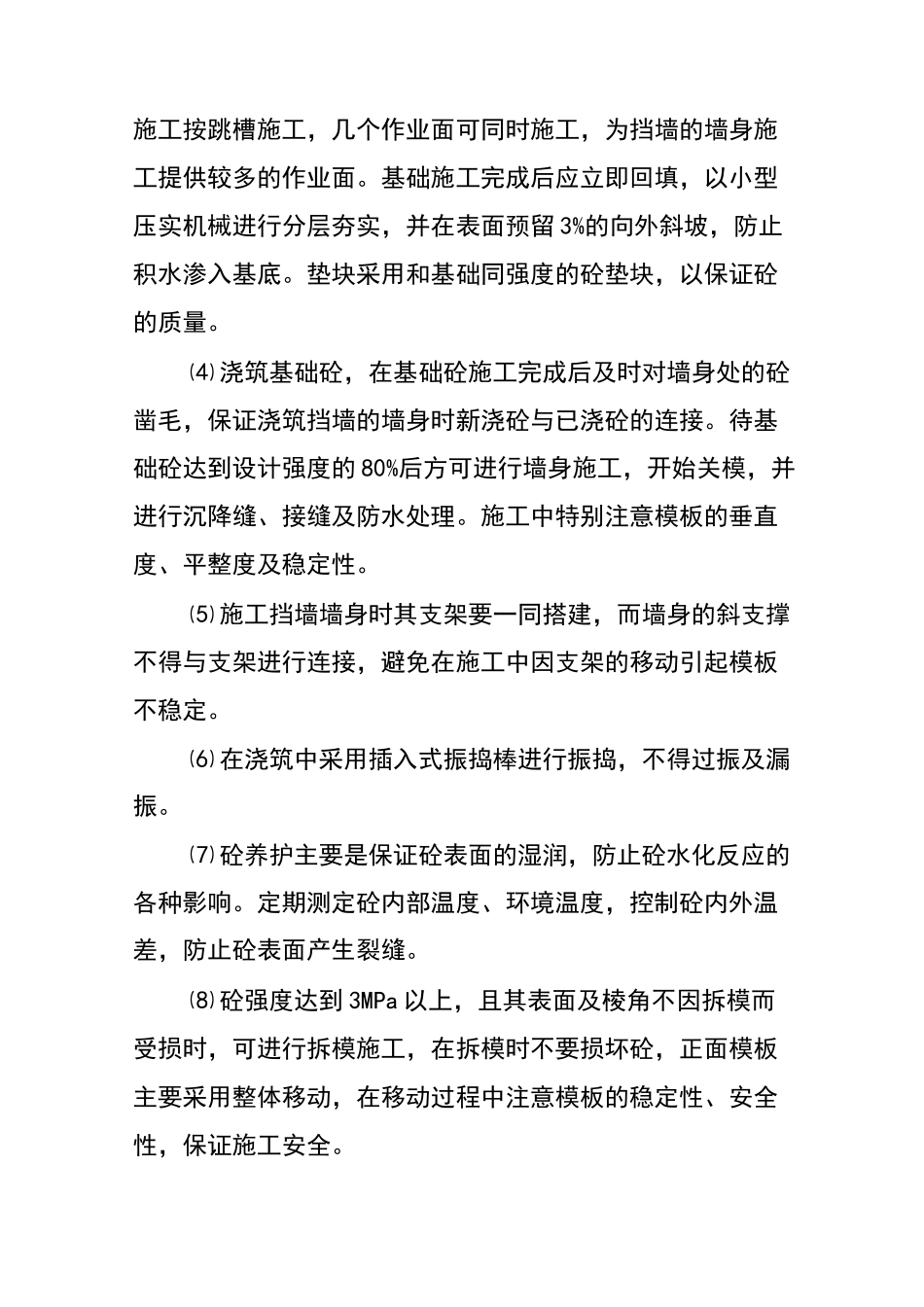

混凝土挡墙施工方案一、工程概况C20 混凝土挡土墙设计型式为衡重式挡墙和直立式护肩墙，当挡墙的墙身高度在小于 3m 时，采用直立式护肩墙，当挡土墙的墙身高度在大于 3m 时，采用衡重式挡墙，挡土墙的泄水孔水平间距 2m,纵向间距 3m,挡墙的墙身高度大于 3m 时设置泄水孔。墙背回填分层回填夯实，挡墙沉降缝按纵断面设计分段予留，缝宽 2-3cm，挡墙施工应严格按涉及放样，确保墙位、标高及强度等符合要求。本标段挡墙为衡重式路肩墙和直立式护肩墙。二、主要工艺及施工方法1．工艺标准⑴ 挡墙混凝土强度等级采用 C20,现场浇筑。其砼的强度要满足设计要求。⑵ 各部分的结构尺寸不得小于设计值，⑶ 挡墙采用两次浇筑，基础和墙身分开浇筑，连接处混凝土应凿毛，并清洗干净。⑷ 挡墙的墙身几何尺寸要符合设计要求。⑸ 挡墙内的预留泄水孔横向间距 2.0m，其位置允许的偏差为 15mm。泄水孔出口宜高于地面 30cm，并设 3%向外倾斜坡度。⑹ 挡墙的墙顶标高要满足设计要求，允许偏差为±20mm。⑺ 混凝土灌注完毕后，应按有关规定进行养护。墙背回填应该在挡墙砼的强度达到设计强度的 75%才能够进行填土。⑻ 挡墙混凝土浇注应均质密实、平整，无蜂窝麻面，无缺损、强度符合设计要求。⑼ 挡墙模板加固采用拉筋联合钢管扣件双重保证措施，保证混凝土在浇注过程中不发生跑模。⑽ 施工时挡墙墙高随路线纵坡变化，但基础应保持水平，同时保证外墙面在同一竖直面上。⑴)地基承载力满足设计要求。若达不到设计所要求的地基承载力，应通知监理及设计单位进行地基处理，待达到设计要求方可进行挡土墙施工。(12)挡土墙的墙体达到设计强度的 75%以上时，方可进行墙后填料施工。墙后必须回填均匀、摊铺平整，填料顶面横坡符合设计要求。其具体质量指标及实测项目见下页表。2．施工方法⑴ 由项目部测量人员放线，确定挡土墙准确位置及标高，然后进行基坑开挖，开挖宽度根据基础宽度按照 1：1 放坡确定。并由项目部组织人员进行现场收方。⑵ 基坑完成后，按基底纵轴线结合横断面放线复验，确认位置、标高无误并经监理确认后，方可进行随时垫层施工。⑶ 测量放线确定基础尺寸后，进行立模。挡墙基础的施工按跳槽施工，几个作业面可同时施工，为挡墙的墙身施工提供较多的作业面。基础施工完成后应立即回填，以小型压实机械进行分层夯实，并在表面预留 3%的向外斜坡，防止积水渗入基底。垫块采用和基础同强度的砼垫块，以保证砼的质量。⑷ 浇...
