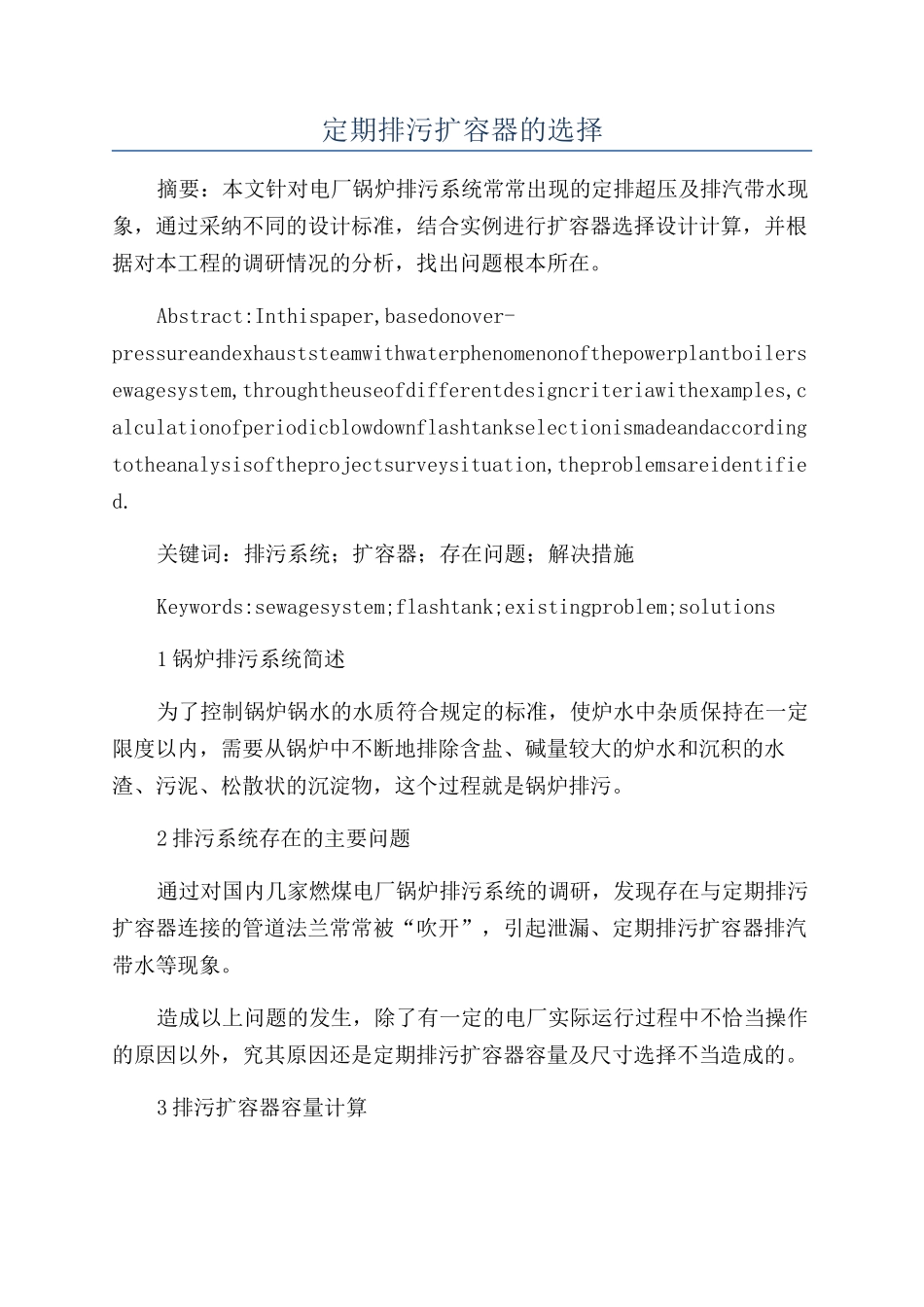

定期排污扩容器的选择VIP专享

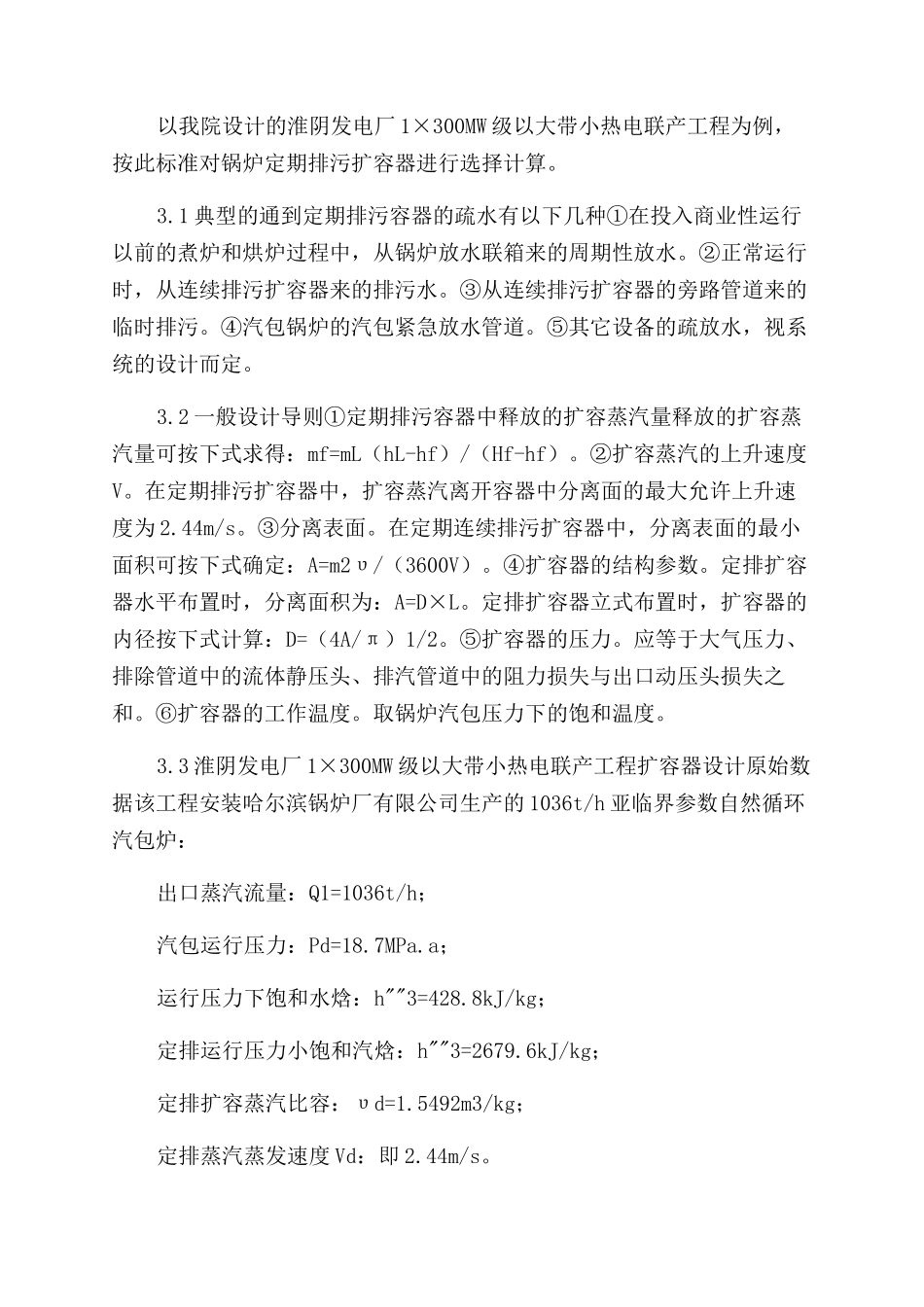

定期排污扩容器的选择摘要：本文针对电厂锅炉排污系统常常出现的定排超压及排汽带水现象，通过采纳不同的设计标准，结合实例进行扩容器选择设计计算，并根据对本工程的调研情况的分析，找出问题根本所在。Abstract:Inthispaper,basedonover-pressureandexhauststeamwithwaterphenomenonofthepowerplantboilersewagesystem,throughtheuseofdifferentdesigncriteriawithexamples,calculationofperiodicblowdownflashtankselectionismadeandaccordingtotheanalysisoftheprojectsurveysituation,theproblemsareidentified.关键词：排污系统；扩容器；存在问题；解决措施Keywords:sewagesystem;flashtank;existingproblem;solutions1 锅炉排污系统简述为了控制锅炉锅水的水质符合规定的标准，使炉水中杂质保持在一定限度以内，需要从锅炉中不断地排除含盐、碱量较大的炉水和沉积的水渣、污泥、松散状的沉淀物，这个过程就是锅炉排污。2 排污系统存在的主要问题通过对国内几家燃煤电厂锅炉排污系统的调研，发现存在与定期排污扩容器连接的管道法兰常常被“吹开”，引起泄漏、定期排污扩容器排汽带水等现象。造成以上问题的发生，除了有一定的电厂实际运行过程中不恰当操作的原因以外，究其原因还是定期排污扩容器容量及尺寸选择不当造成的。3 排污扩容器容量计算以我院设计的淮阴发电厂 1×300MW 级以大带小热电联产工程为例，按此标准对锅炉定期排污扩容器进行选择计算。3.1 典型的通到定期排污容器的疏水有以下几种①在投入商业性运行以前的煮炉和烘炉过程中，从锅炉放水联箱来的周期性放水。②正常运行时，从连续排污扩容器来的排污水。③从连续排污扩容器的旁路管道来的临时排污。④汽包锅炉的汽包紧急放水管道。⑤其它设备的疏放水，视系统的设计而定。3.2 一般设计导则①定期排污容器中释放的扩容蒸汽量释放的扩容蒸汽量可按下式求得：mf=mL（hL-hf）/（Hf-hf）。②扩容蒸汽的上升速度V。在定期排污扩容器中，扩容蒸汽离开容器中分离面的最大允许上升速度为 2.44m/s。③分离表面。在定期连续排污扩容器中，分离表面的最小面积可按下式确定：A=m2υ/（3600V）。④扩容器的结构参数。定排扩容器水平布置时，分离面积为：A=D×L。定排扩容器立式布置时，扩容器的内径按下式计算：D=（4A/π）1/2。⑤扩容器的压力。应等于大气压力、排除管道中的流体静压头、排汽管道中的阻力损失与出口动压头损失之和。⑥扩容器的工作温度。取锅炉汽包压力下的...
