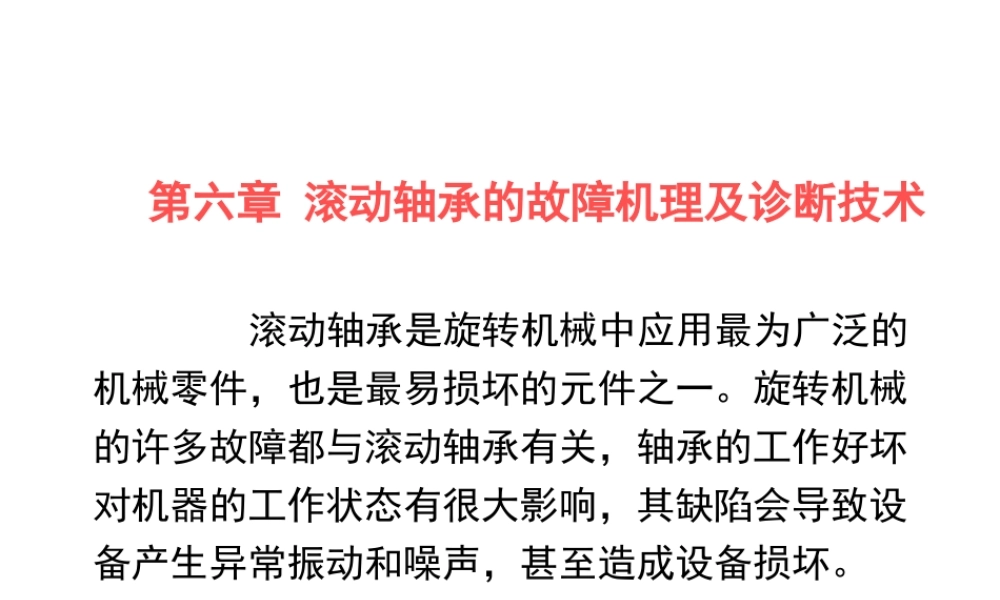

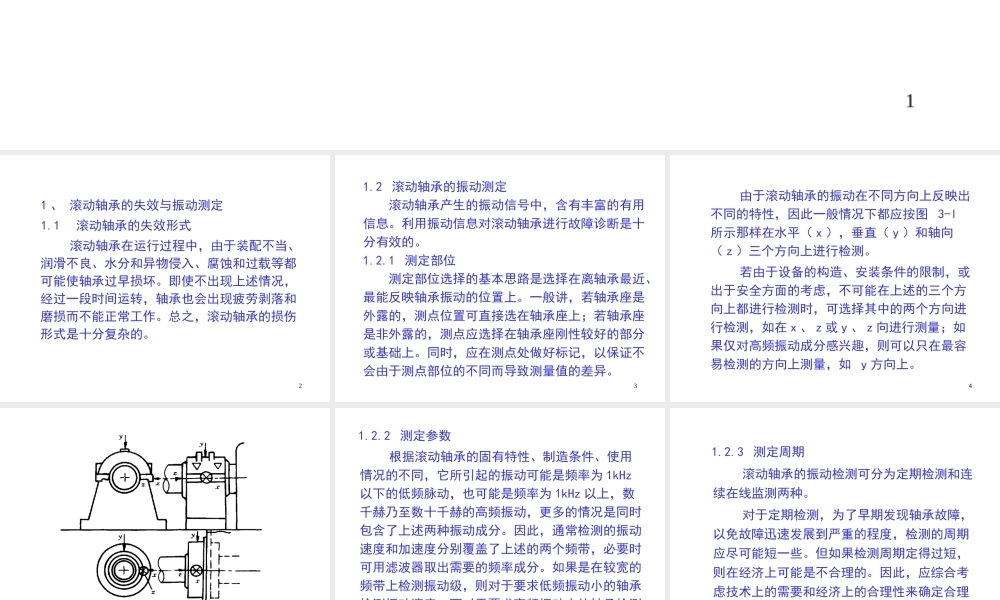

第六章 滚动轴承的故障机理及诊断技术 滚动轴承是旋转机械中应用最为广泛的机械零件，也是最易损坏的元件之一。旋转机械的许多故障都与滚动轴承有关，轴承的工作好坏对机器的工作状态有很大影响，其缺陷会导致设备产生异常振动和噪声，甚至造成设备损坏。 1 1 、 滚动轴承的失效与振动测定 1.1 滚动轴承的失效形式 滚动轴承在运行过程中，由于装配不当、润滑不良、水分和异物侵入、腐蚀和过载等都可能使轴承过早损坏。即使不出现上述情况，经过一段时间运转，轴承也会出现疲劳剥落和磨损而不能正常工作。总之，滚动轴承的损伤形式是十分复杂的。21.2 滚动轴承的振动测定 滚动轴承产生的振动信号中，含有丰富的有用信息。利用振动信息对滚动轴承进行故障诊断是十分有效的。1.2.1 测定部位 测定部位选择的基本思路是选择在离轴承最近、最能反映轴承振动的位置上。一般讲，若轴承座是外露的，测点位置可直接选在轴承座上；若轴承座是非外露的，测点应选择在轴承座刚性较好的部分或基础上。同时，应在测点处做好标记，以保证不会由于测点部位的不同而导致测量值的差异。3 由于滚动轴承的振动在不同方向上反映出不同的特性，因此一般情况下都应按图 3-l 所示那样在水平（ x ），垂直（ y ）和轴向（ z ）三个方向上进行检测。 若由于设备的构造、安装条件的限制，或出于安全方面的考虑，不可能在上述的三个方向上都进行检测时，可选择其中的两个方向进行检测，如在 x 、 z 或 y 、 z 向进行测量；如果仅对高频振动成分感兴趣，则可以只在最容易检测的方向上测量，如 y 方向上。45 1.2.2 测定参数 根据滚动轴承的固有特性、制造条件、使用情况的不同，它所引起的振动可能是频率为 1kHz以下的低频脉动，也可能是频率为 1kHz 以上，数千赫乃至数十千赫的高频振动，更多的情况是同时包含了上述两种振动成分。因此，通常检测的振动速度和加速度分别覆盖了上述的两个频带，必要时可用滤波器取出需要的频率成分。如果是在较宽的频带上检测振动级，则对于要求低频振动小的轴承检测振动速度，而对于要求高频振动小的轴承检测振动加速度。 6 1.2.3 测定周期 滚动轴承的振动检测可分为定期检测和连续在线监测两种。 对于定期检测，为了早期发现轴承故障，以免故障迅速发展到严重的程度，检测的周期应尽可能短一些。但如果检测周期定得过短，则在经济上可能是不合理的。因此，应综合考虑技术上的需要和经济上的合理性来...
