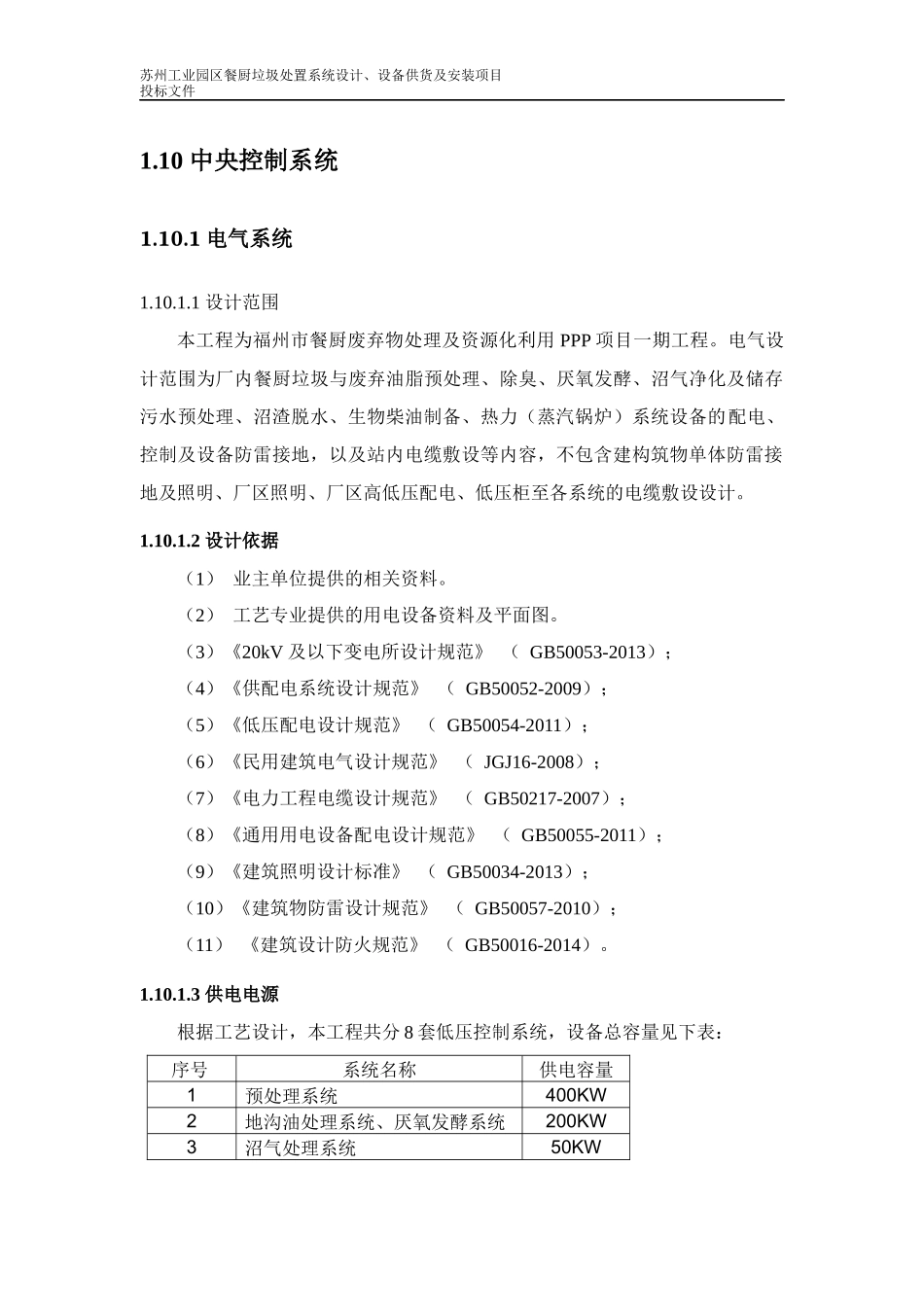

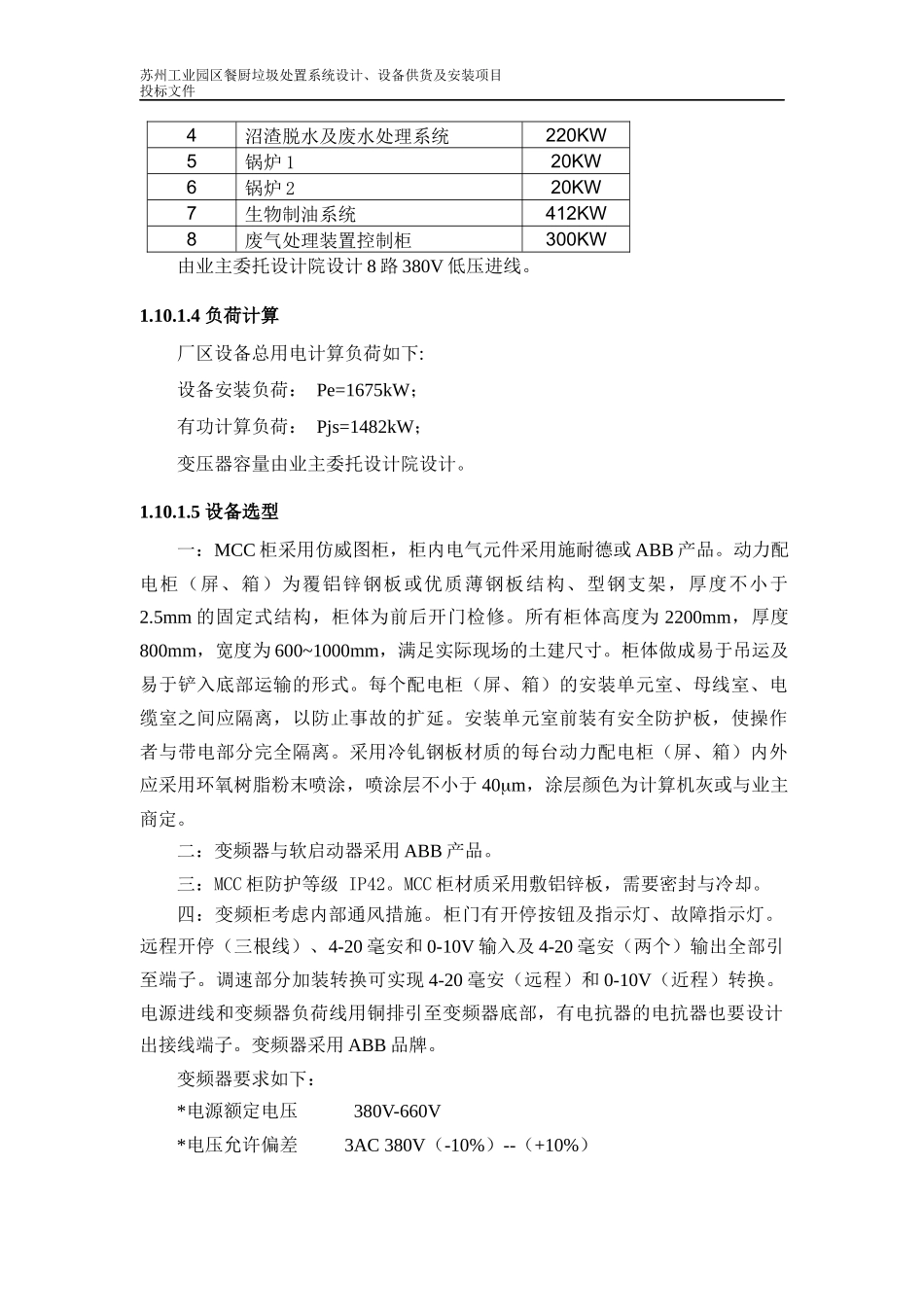

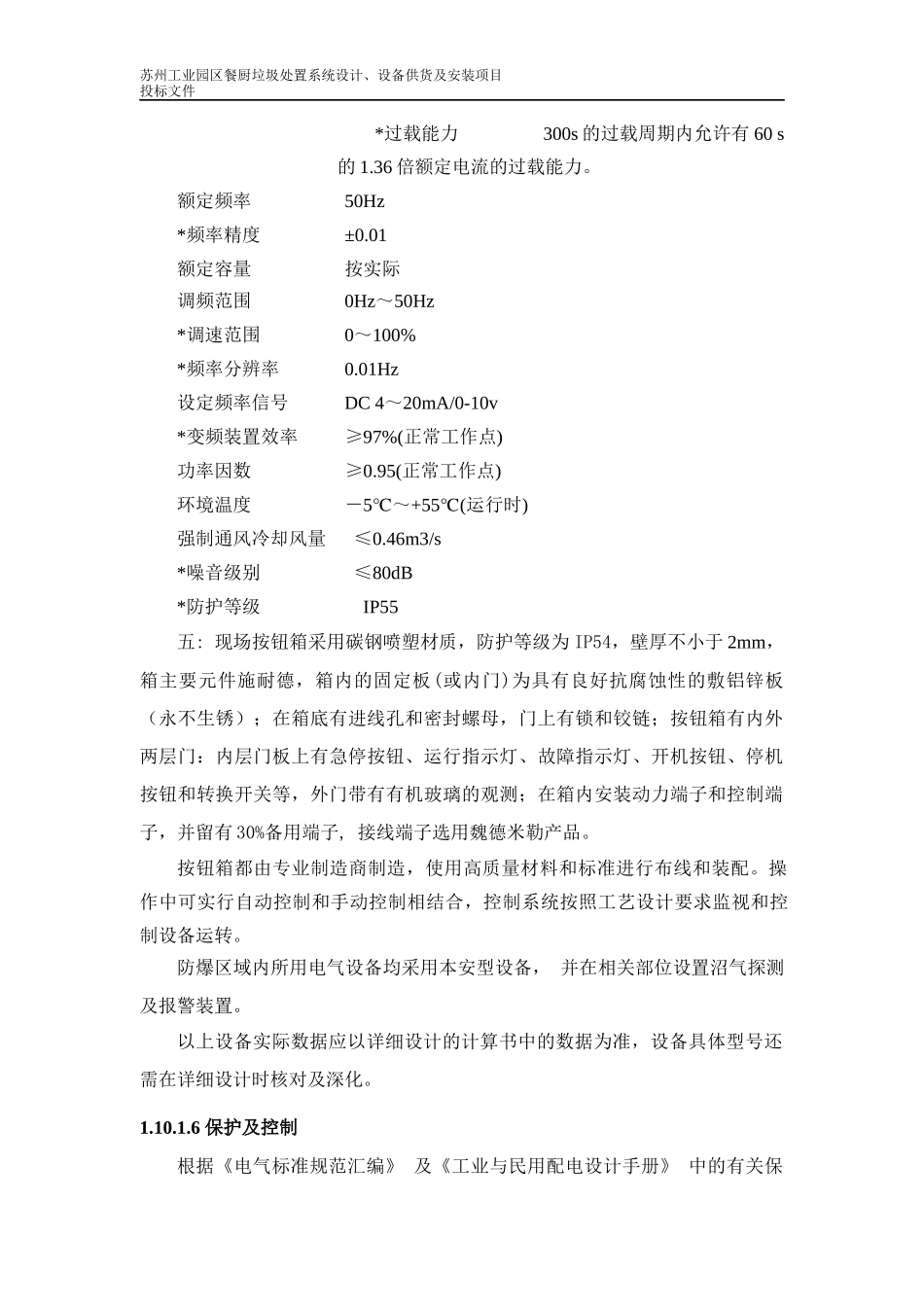

苏州工业园区餐厨垃圾处置系统设计、设备供货及安装项目 投标文件1.10 中央控制系统1.10.1 电气系统1.10.1.1 设计范围本工程为福州市餐厨废弃物处理及资源化利用 PPP 项目一期工程。电气设计范围为厂内餐厨垃圾与废弃油脂预处理、除臭、厌氧发酵、沼气净化及储存污水预处理、沼渣脱水、生物柴油制备、热力（蒸汽锅炉）系统设备的配电、控制及设备防雷接地，以及站内电缆敷设等内容，不包含建构筑物单体防雷接地及照明、厂区照明、厂区高低压配电、低压柜至各系统的电缆敷设设计。1.10.1.2 设计依据（1） 业主单位提供的相关资料。（2） 工艺专业提供的用电设备资料及平面图。（3）《20kV 及以下变电所设计规范》 （ GB50053-2013）；（4）《供配电系统设计规范》 （ GB50052-2009）；（5）《低压配电设计规范》 （ GB50054-2011）；（6）《民用建筑电气设计规范》 （ JGJ16-2008）；（7）《电力工程电缆设计规范》 （ GB50217-2007）；（8）《通用用电设备配电设计规范》 （ GB50055-2011）；（9）《建筑照明设计标准》 （ GB50034-2013）；（10）《建筑物防雷设计规范》 （ GB50057-2010）；（11） 《建筑设计防火规范》 （ GB50016-2014）。1.10.1.3 供电电源根据工艺设计，本工程共分 8 套低压控制系统，设备总容量见下表：序号系统名称供电容量1预处理系统400KW2地沟油处理系统、厌氧发酵系统200KW3沼气处理系统50KW苏州工业园区餐厨垃圾处置系统设计、设备供货及安装项目 投标文件4沼渣脱水及废水处理系统220KW5锅炉 120KW6锅炉 220KW7生物制油系统412KW8废气处理装置控制柜300KW由业主委托设计院设计 8 路 380V 低压进线。1.10.1.4 负荷计算厂区设备总用电计算负荷如下:设备安装负荷： Pe=1675kW；有功计算负荷： Pjs=1482kW；变压器容量由业主委托设计院设计。1.10.1.5 设备选型一：MCC 柜采用仿威图柜，柜内电气元件采用施耐德或 ABB 产品。动力配电柜（屏、箱）为覆铝锌钢板或优质薄钢板结构、型钢支架，厚度不小于2.5mm 的固定式结构，柜体为前后开门检修。所有柜体高度为 2200mm，厚度800mm，宽度为 600~1000mm，满足实际现场的土建尺寸。柜体做成易于吊运及易于铲入底部运输的形式。每个配电柜（屏、箱）的安装单元室、母线室、电缆室之间应隔离，以防止事故的扩延。安装单元室前装有安全防护板，使操作者与带电部分完全隔离。采用冷钆钢板材质的每台动力配电柜（屏、箱）内外应采用...
