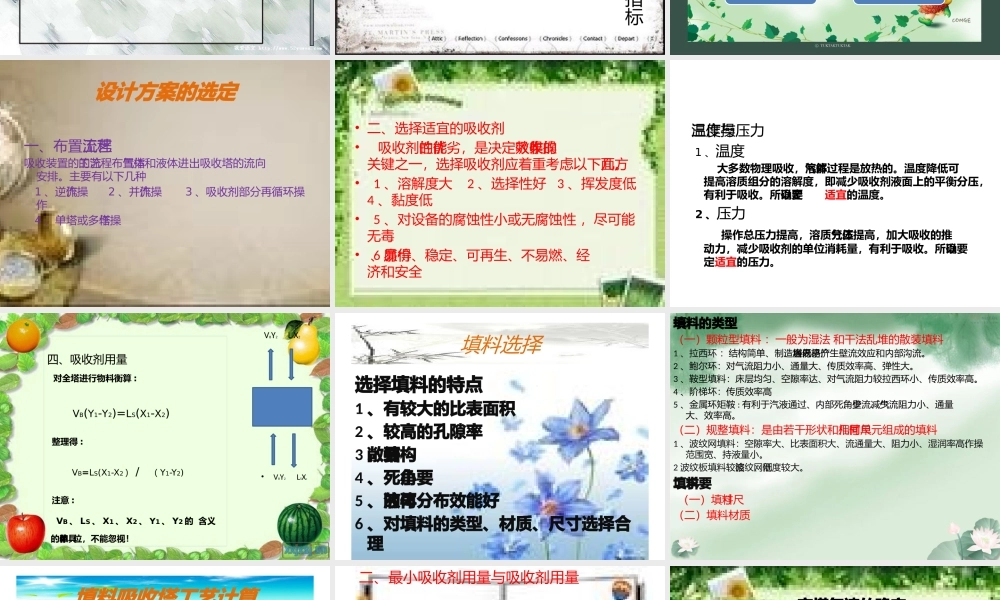

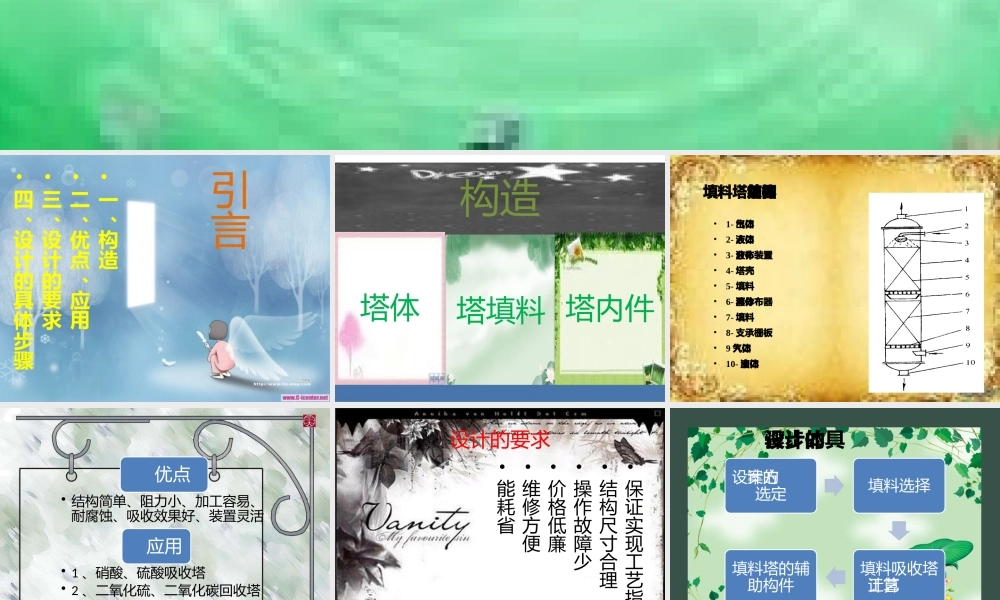

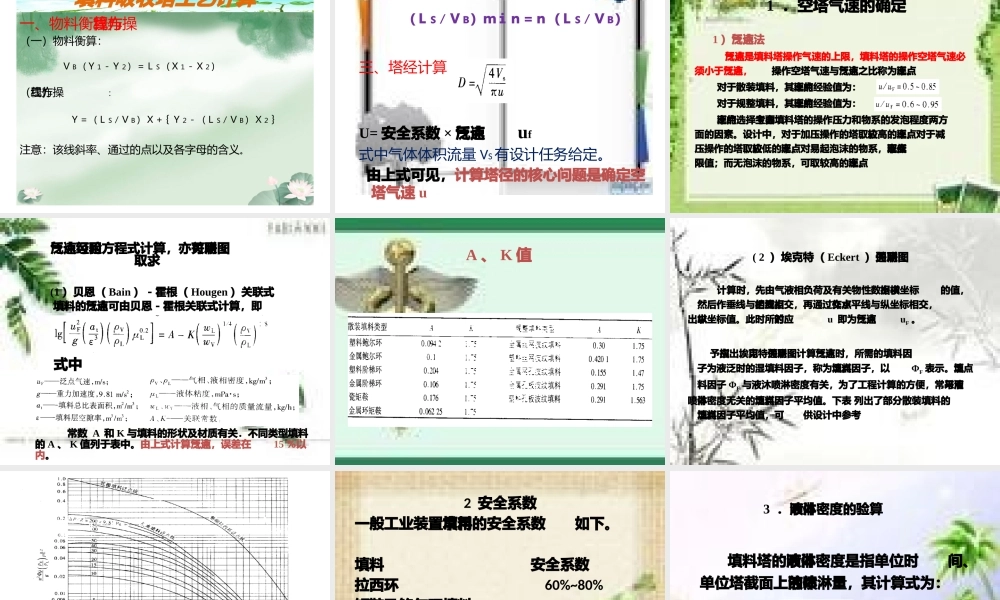

填料塔(吸收塔)的课程设计引言•一、构造•二、优点、应用•三、设计的要求•四、设计的具体步骤构造塔体塔填料 塔内件填料塔总体结构简图•1- 气体出口•2- 液体人口•3- 液体分布装置•4- 塔壳•5- 填料•6- 液体再分布器•7- 填料•8- 支承栅板•9 气体人口•10- 液体出口 优点• 结构简单、阻力小、加工容易、耐腐蚀、吸收效果好、装置灵活 应用• 1 、硝酸、硫酸吸收塔• 2 、二氧化硫、二氧化碳回收塔设计的要求•保证实现工艺指标•结构尺寸合理•操作故障少•价格低廉•维修方便•能耗省设计方案的选定填料选择填料吸收塔工艺计算填料塔的辅助构件设计的具体步骤设计方案的选定一、布置工艺流程吸收装置的工艺的流程布置指气体和液体进出吸收塔的流向安排。主要有以下几种 1 、逆流操作 2 、并流操作 3 、吸收剂部分再循环操作 4 、单塔或多塔操作• 二、选择适宜的吸收剂• 吸收剂性能的优劣,是决定吸收操作效果的关键之一,选择吸收剂应着重考虑以下几方面。• 1 、溶解度大2 、选择性好 3 、挥发度低4 、黏度低• 5 、对设备的腐蚀性小或无腐蚀性 ,尽可能无毒• 6 、价廉、易得、稳定、可再生、不易燃、经济和安全三、操作温度与压力 1 、温度 大多数物理吸收,气体溶解过程是放热的。温度降低可提高溶质组分的溶解度,即减少吸收剂液面上的平衡分压,有利于吸收。所以要确定适宜的温度。 2 、压力 操作总压力提高,溶质气体分压提高,加大吸收的推动力,减少吸收剂的单位消耗量,有利于吸收。所以要确定适宜的压力。 VBY2 LSX2•VBY2 LSX2四、吸收剂用量 对全塔进行物料衡算 : VB(Y1-Y2)=LS(X1-X2) 整理得 : VB=LS(X1-X2 ) / ( Y1-Y2) 注意 : VB 、 LS 、 X1 、 X2 、 Y1 、 Y2 的 含义和具体的单 位,不能忽视!填料选择 选择填料的特点:1 、有较大的比表面积2 、较高的孔隙率3 、结构要敞开4 、死角要小5 、液体的再分布效能好6 、对填料的类型、材质、尺寸选择合理 一、填料的类型 (一)颗粒型填料 :一般为湿法 和干法乱堆的散装填料1 、拉西环 :结构简单、制造容易、价格低廉、塔内易产生壁流效应和内部沟流。2 、鲍尔环:对气流阻力小、通量大、传质效率高、弹性大。3 、鞍型填料:床层均匀、空隙率达、对气流阻力较拉西环小、传质效率高。4 、阶梯坏:传质效率高5 、金属环矩鞍 : 有利于汽液通过、内部死角少、壁流减...
