CRTSⅡ型板式无砟轨道结构设计

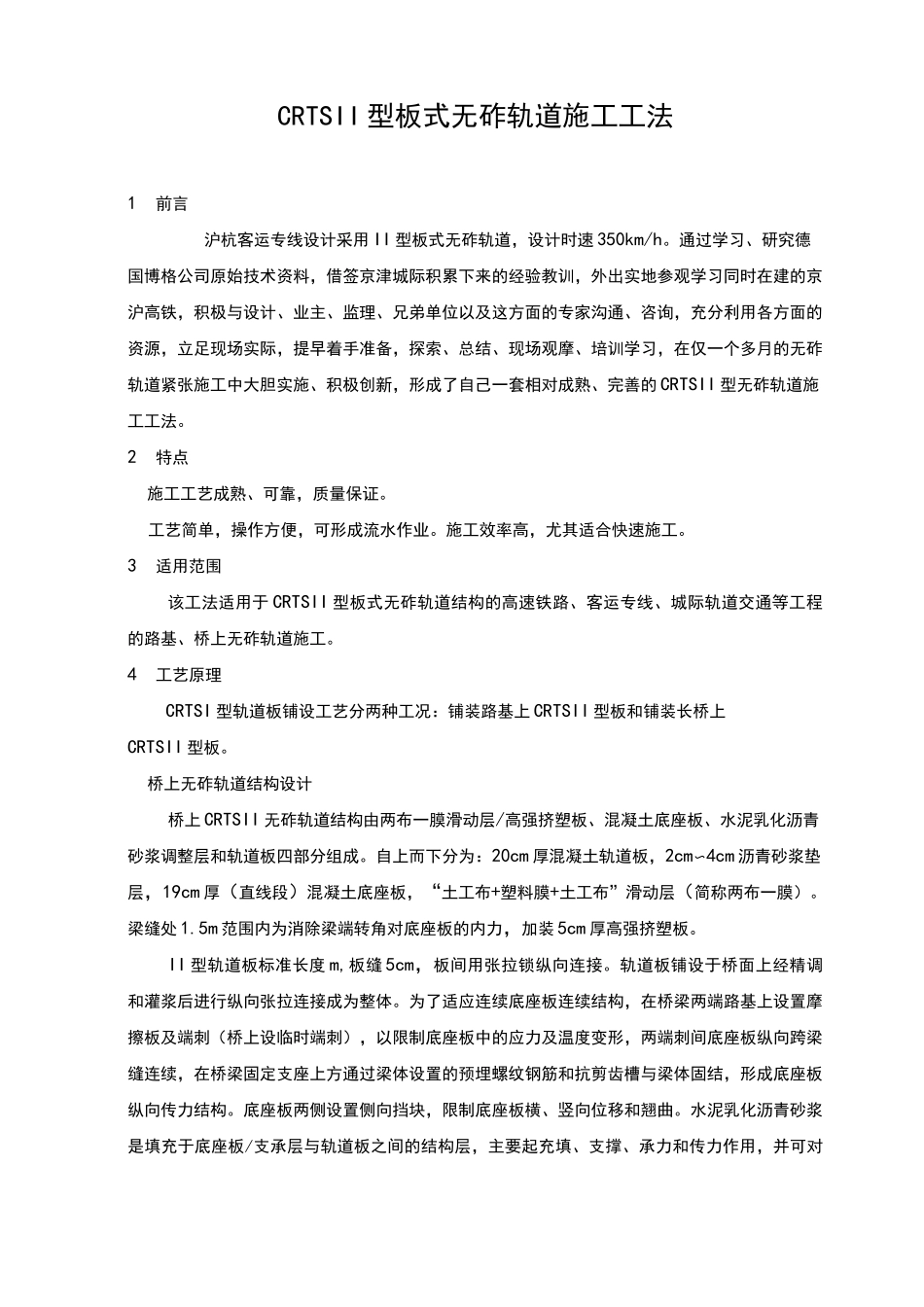

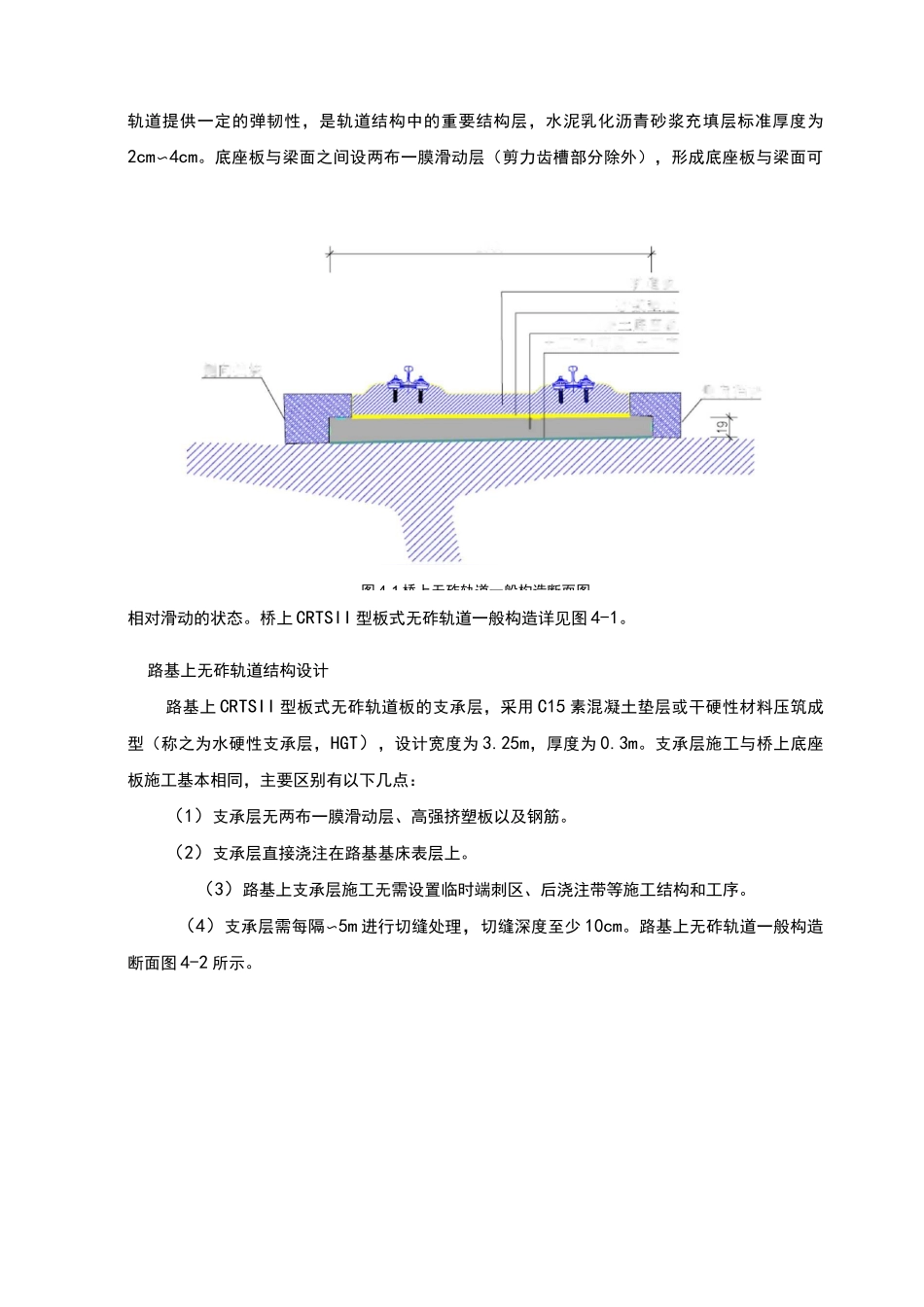

CRTSII 型板式无砟轨道施工工法1前言沪杭客运专线设计采用 II 型板式无砟轨道，设计时速 350km/h。通过学习、研究德国博格公司原始技术资料，借签京津城际积累下来的经验教训，外出实地参观学习同时在建的京沪高铁，积极与设计、业主、监理、兄弟单位以及这方面的专家沟通、咨询，充分利用各方面的资源，立足现场实际，提早着手准备，探索、总结、现场观摩、培训学习，在仅一个多月的无砟轨道紧张施工中大胆实施、积极创新，形成了自己一套相对成熟、完善的 CRTSII 型无砟轨道施工工法。2特点施工工艺成熟、可靠，质量保证。工艺简单，操作方便，可形成流水作业。施工效率高，尤其适合快速施工。3适用范围该工法适用于 CRTSII 型板式无砟轨道结构的高速铁路、客运专线、城际轨道交通等工程的路基、桥上无砟轨道施工。4工艺原理CRTSI 型轨道板铺设工艺分两种工况：铺装路基上 CRTSII 型板和铺装长桥上CRTSII 型板。桥上无砟轨道结构设计桥上 CRTSII 无砟轨道结构由两布一膜滑动层/高强挤塑板、混凝土底座板、水泥乳化沥青砂浆调整层和轨道板四部分组成。自上而下分为：20cm 厚混凝土轨道板，2cm〜4cm 沥青砂浆垫层，19cm 厚（直线段）混凝土底座板，“土工布+塑料膜+土工布”滑动层（简称两布一膜）。梁缝处 1.5m 范围内为消除梁端转角对底座板的内力，加装 5cm 厚高强挤塑板。II 型轨道板标准长度 m,板缝 5cm，板间用张拉锁纵向连接。轨道板铺设于桥面上经精调和灌浆后进行纵向张拉连接成为整体。为了适应连续底座板连续结构，在桥梁两端路基上设置摩擦板及端刺（桥上设临时端刺），以限制底座板中的应力及温度变形，两端刺间底座板纵向跨梁缝连续，在桥梁固定支座上方通过梁体设置的预埋螺纹钢筋和抗剪齿槽与梁体固结，形成底座板纵向传力结构。底座板两侧设置侧向挡块，限制底座板横、竖向位移和翘曲。水泥乳化沥青砂浆是填充于底座板/支承层与轨道板之间的结构层，主要起充填、支撑、承力和传力作用，并可对侧 诃巧 侧向拦!295轨逍砂浆啓混凝丨底座土工布+薄膜+土工布图 4-1 桥上无砟轨道一般构造断面图轨道提供一定的弹韧性，是轨道结构中的重要结构层，水泥乳化沥青砂浆充填层标准厚度为2cm〜4cm。底座板与梁面之间设两布一膜滑动层（剪力齿槽部分除外），形成底座板与梁面可相对滑动的状态。桥上 CRTSII 型板式无砟轨道一般构造详见图 4-1。路基上无砟轨道结构设计路基上 CRTSII 型板式无砟轨道板的支承层...
