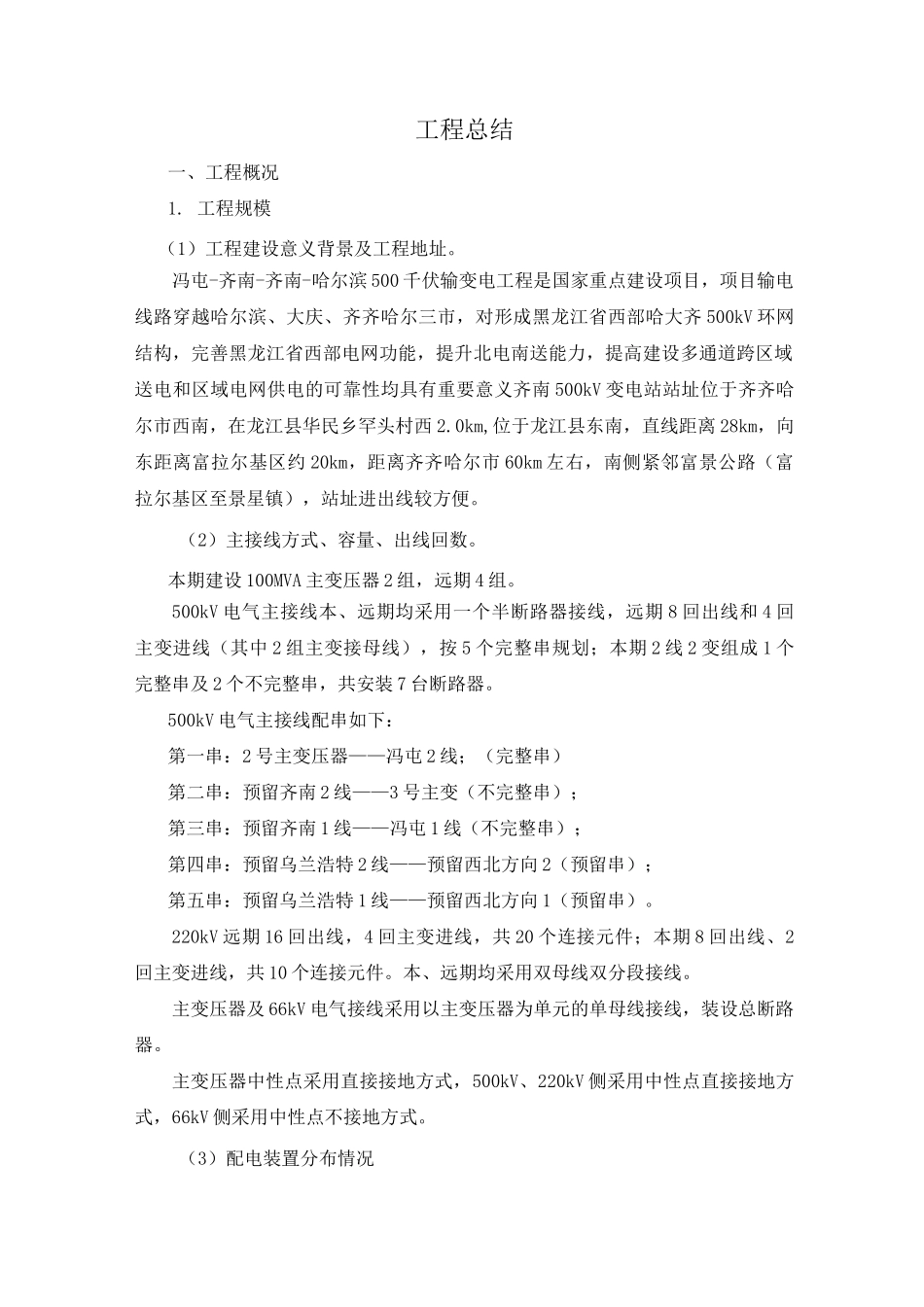

工程总结一、工程概况1. 工程规模（1）工程建设意义背景及工程地址。冯屯-齐南-齐南-哈尔滨 500 千伏输变电工程是国家重点建设项目，项目输电线路穿越哈尔滨、大庆、齐齐哈尔三市，对形成黑龙江省西部哈大齐 500kV 环网结构，完善黑龙江省西部电网功能，提升北电南送能力，提高建设多通道跨区域送电和区域电网供电的可靠性均具有重要意义齐南 500kV 变电站站址位于齐齐哈尔市西南，在龙江县华民乡罕头村西 2.0km,位于龙江县东南，直线距离 28km，向东距离富拉尔基区约 20km，距离齐齐哈尔市 60km 左右，南侧紧邻富景公路（富拉尔基区至景星镇），站址进出线较方便。（2）主接线方式、容量、出线回数。本期建设 100MVA 主变压器 2 组，远期 4 组。500kV 电气主接线本、远期均采用一个半断路器接线，远期 8 回出线和 4 回主变进线（其中 2 组主变接母线），按 5 个完整串规划；本期 2 线 2 变组成 1 个完整串及 2 个不完整串，共安装 7 台断路器。500kV 电气主接线配串如下：第一串：2 号主变压器——冯屯 2 线；（完整串）第二串：预留齐南 2 线——3 号主变（不完整串）；第三串：预留齐南 1 线——冯屯 1 线（不完整串）；第四串：预留乌兰浩特 2 线——预留西北方向 2（预留串）；第五串：预留乌兰浩特 1 线——预留西北方向 1（预留串）。220kV 远期 16 回出线，4 回主变进线，共 20 个连接元件；本期 8 回出线、2回主变进线，共 10 个连接元件。本、远期均采用双母线双分段接线。主变压器及 66kV 电气接线采用以主变压器为单元的单母线接线，装设总断路器。主变压器中性点采用直接接地方式，500kV、220kV 侧采用中性点直接接地方式，66kV 侧采用中性点不接地方式。（3）配电装置分布情况500kV 配电装置布置在变电站的西侧，4 回向北出线，4 回向南出线。500kV配电装置采用悬吊式管母线中型布置型式，断路器三列式布置，间隔宽度为28m，上层导线及出线构高 28m。根据系统专业资料，远期分别在齐南 1 回及乌兰浩特 1 回线路各安装另 1 组高抗。220kV 配电装置布置在变电站的东侧，线路向东出线，北侧为扩建端。220kV配电装置采用悬吊式管母线中型布置型式，断路器双列布置，相邻两个间隔合并后宽度为 25.5m，上层导线高 15.5m，出线构高 14.0m。主变压器及 66kV 无功补偿配电装置布置在 500kV 和 220kV 配电装置之间。66kV 配电装置母线采用支持式管...
