工厂区域划分执行标准

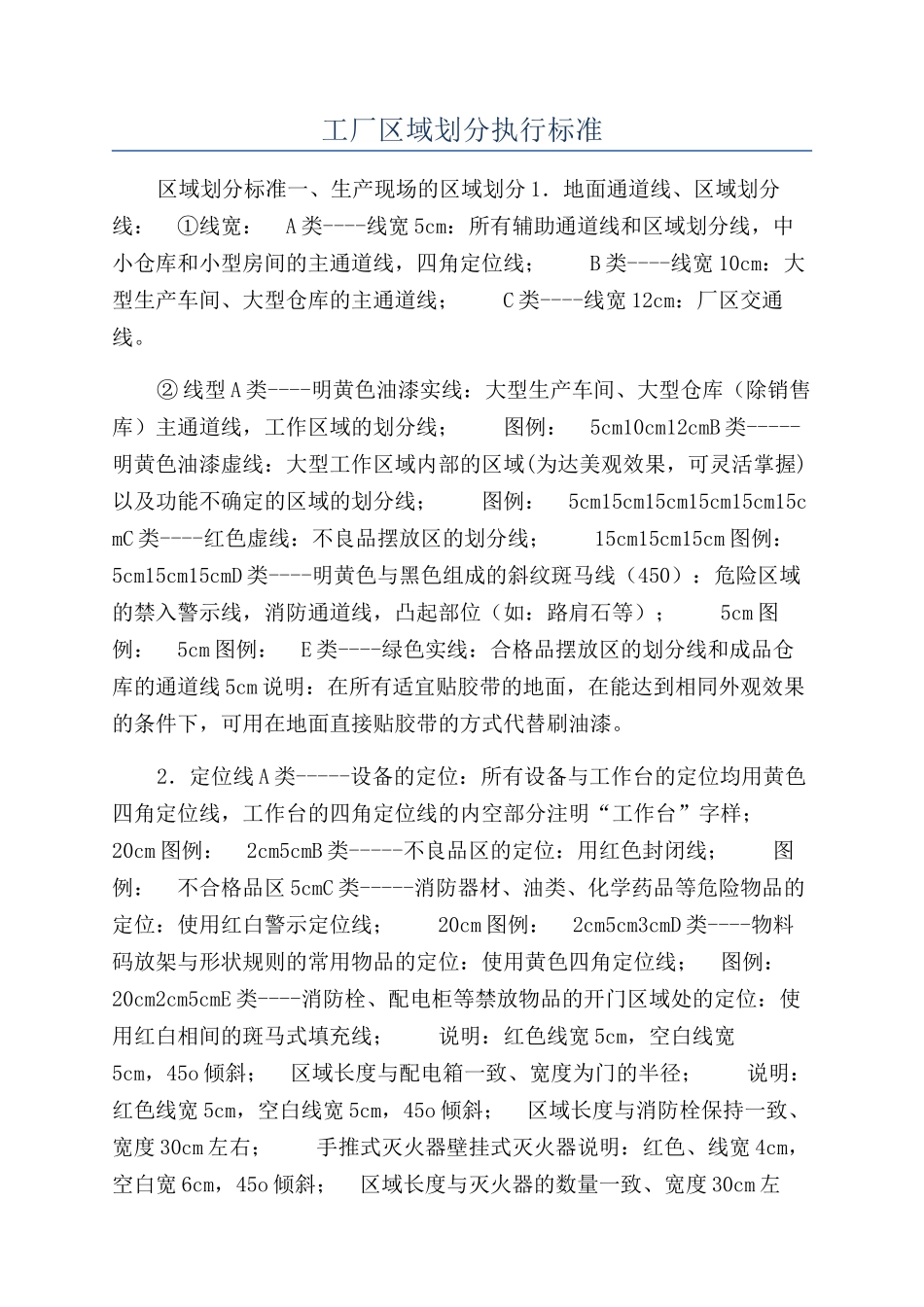

工厂区域划分执行标准区域划分标准一、生产现场的区域划分 1．地面通道线、区域划分线： ①线宽： A 类----线宽 5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线； B 类----线宽 10cm：大型生产车间、大型仓库的主通道线； C 类----线宽 12cm：厂区交通线。② 线型 A 类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线； 图例： 5cm10cm12cmB 类-----明黄色油漆虚线：大型工作区域内部的区域(为达美观效果，可灵活掌握)以及功能不确定的区域的划分线； 图例： 5cm15cm15cm15cm15cm15cmC 类----红色虚线：不良品摆放区的划分线； 15cm15cm15cm 图例： 5cm15cm15cmD 类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，消防通道线，凸起部位（如：路肩石等）； 5cm 图例： 5cm 图例： E 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线 5cm 说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。2．定位线 A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“工作台”字样； 20cm 图例： 2cm5cmB 类-----不良品区的定位：用红色封闭线； 图例： 不合格品区 5cmC 类-----消防器材、油类、化学药品等危险物品的定位：使用红白警示定位线； 20cm 图例： 2cm5cm3cmD 类----物料码放架与形状规则的常用物品的定位：使用黄色四角定位线； 图例： 20cm2cm5cmE 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线； 说明：红色线宽 5cm，空白线宽5cm，45o 倾斜； 区域长度与配电箱一致、宽度为门的半径； 说明：红色线宽 5cm，空白线宽 5cm，45o 倾斜； 区域长度与消防栓保持一致、宽度 30cm 左右； 手推式灭火器壁挂式灭火器说明：红色、线宽 4cm，空白宽 6cm，45o 倾斜； 区域长度与灭火器的数量一致、宽度 30cm 左右； F 类----移动式设备的定位（如液压车）：使用黄线四周定位线，并标明起动方向； 图例： 液压车停放区区域大小由液压车的大小确定，长度方向 100cm,宽度方向 80cm。通道 G 类----货架的定位： 5cm5cm5cm5cm5cm5cm5cm5cmH 类----门开闭线： 单开门： 双开门： 5cm2.5cm5cmI 类----限高线： 限高4.5m3．刷油漆的注意事项因电...
