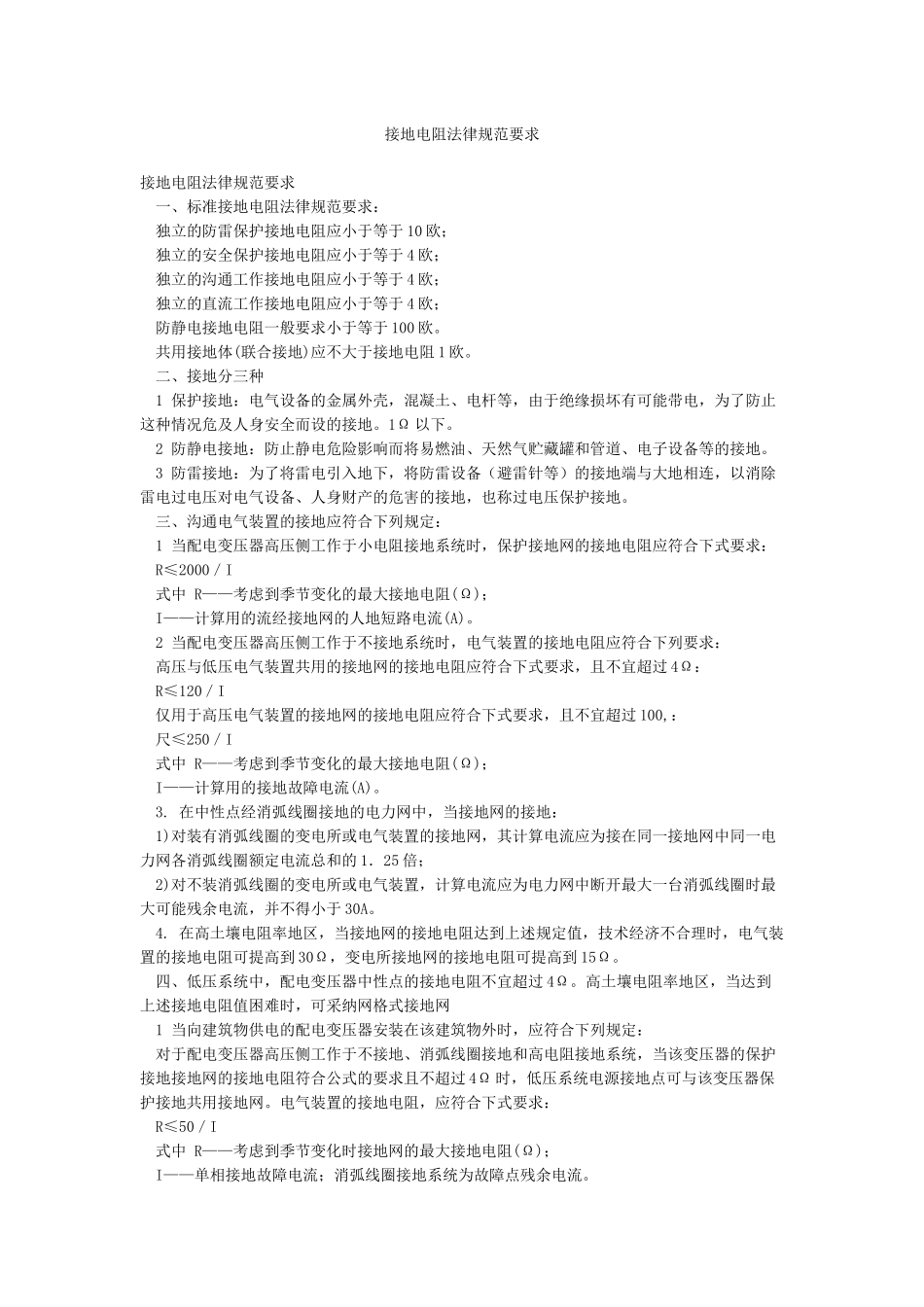

接地电阻法律规范要求接地电阻法律规范要求 一、标准接地电阻法律规范要求： 独立的防雷保护接地电阻应小于等于 10 欧； 独立的安全保护接地电阻应小于等于 4 欧； 独立的沟通工作接地电阻应小于等于 4 欧； 独立的直流工作接地电阻应小于等于 4 欧； 防静电接地电阻一般要求小于等于 100 欧。 共用接地体(联合接地)应不大于接地电阻 1 欧。 二、接地分三种 1 保护接地：电气设备的金属外壳，混凝土、电杆等，由于绝缘损坏有可能带电，为了防止这种情况危及人身安全而设的接地。1Ω 以下。 2 防静电接地：防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等的接地。 3 防雷接地：为了将雷电引入地下，将防雷设备（避雷针等）的接地端与大地相连，以消除雷电过电压对电气设备、人身财产的危害的接地，也称过电压保护接地。 三、沟通电气装置的接地应符合下列规定： 1 当配电变压器高压侧工作于小电阻接地系统时，保护接地网的接地电阻应符合下式要求： R≤2000／I 式中 R——考虑到季节变化的最大接地电阻(Ω)； I——计算用的流经接地网的人地短路电流(A)。 2 当配电变压器高压侧工作于不接地系统时，电气装置的接地电阻应符合下列要求： 高压与低压电气装置共用的接地网的接地电阻应符合下式要求，且不宜超过 4Ω： R≤120／I 仅用于高压电气装置的接地网的接地电阻应符合下式要求，且不宜超过 100,： 尺≤250／I 式中 R——考虑到季节变化的最大接地电阻(Ω)； I——计算用的接地故障电流(A)。 3. 在中性点经消弧线圈接地的电力网中，当接地网的接地： 1)对装有消弧线圈的变电所或电气装置的接地网，其计算电流应为接在同一接地网中同一电力网各消弧线圈额定电流总和的 1．25 倍； 2)对不装消弧线圈的变电所或电气装置，计算电流应为电力网中断开最大一台消弧线圈时最大可能残余电流，并不得小于 30A。 4. 在高土壤电阻率地区，当接地网的接地电阻达到上述规定值，技术经济不合理时，电气装置的接地电阻可提高到 30Ω，变电所接地网的接地电阻可提高到 15Ω。 四、低压系统中，配电变压器中性点的接地电阻不宜超过 4Ω。高土壤电阻率地区，当达到上述接地电阻值困难时，可采纳网格式接地网 1 当向建筑物供电的配电变压器安装在该建筑物外时，应符合下列规定： 对于配电变压器高压侧工作于不接地、消弧线圈接地和高电阻接地系统，当该变压器的保护接地接地网的接地电阻符...
