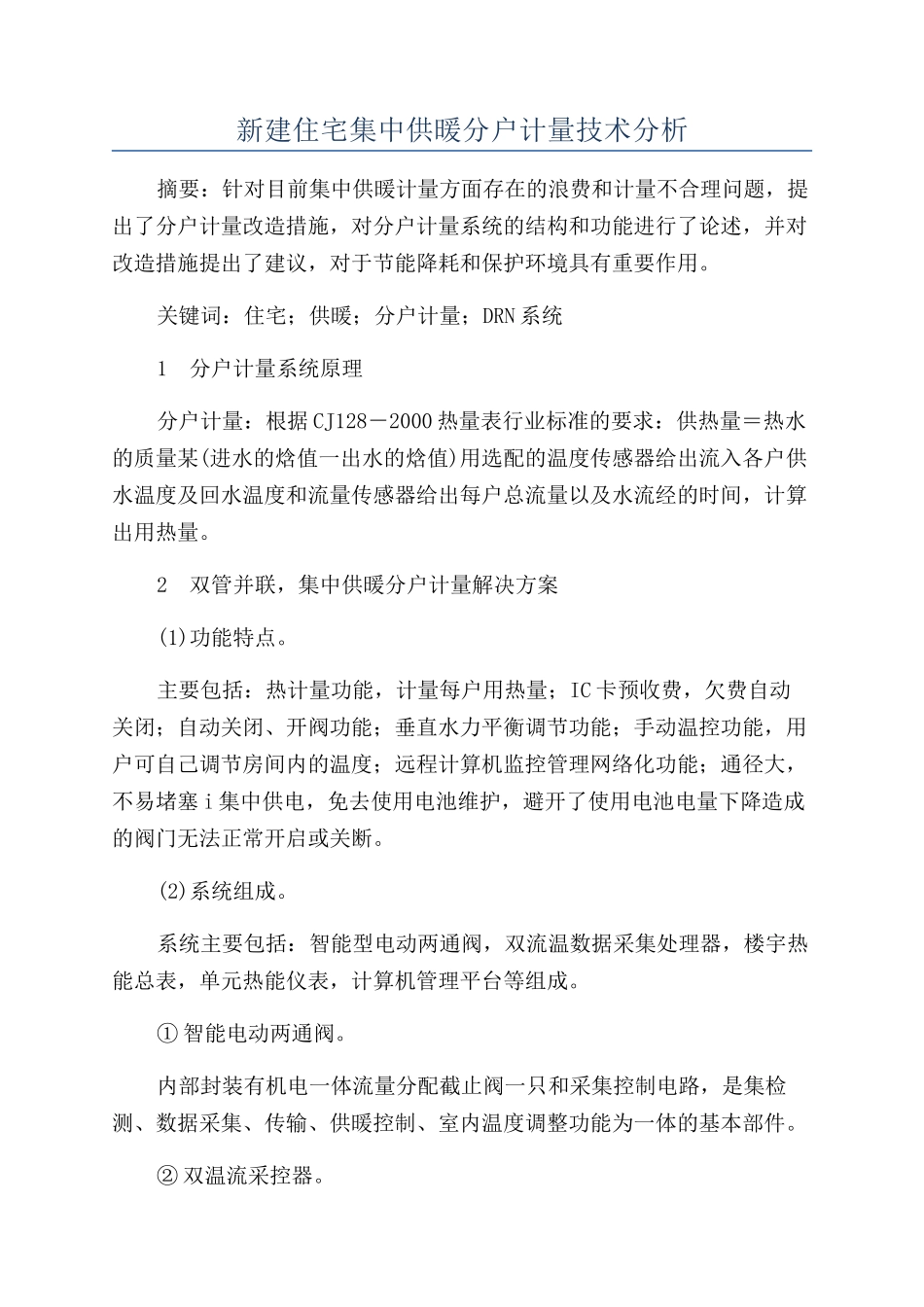

新建住宅集中供暖分户计量技术分析摘要：针对目前集中供暖计量方面存在的浪费和计量不合理问题，提出了分户计量改造措施，对分户计量系统的结构和功能进行了论述，并对改造措施提出了建议，对于节能降耗和保护环境具有重要作用。关键词：住宅；供暖；分户计量；DRN 系统1 分户计量系统原理分户计量：根据 CJ128－2000 热量表行业标准的要求：供热量＝热水的质量某(进水的焓值一出水的焓值)用选配的温度传感器给出流入各户供水温度及回水温度和流量传感器给出每户总流量以及水流经的时间，计算出用热量。2 双管并联，集中供暖分户计量解决方案(1)功能特点。主要包括：热计量功能，计量每户用热量；IC 卡预收费，欠费自动关闭；自动关闭、开阀功能；垂直水力平衡调节功能；手动温控功能，用户可自己调节房间内的温度；远程计算机监控管理网络化功能；通径大，不易堵塞 i 集中供电，免去使用电池维护，避开了使用电池电量下降造成的阀门无法正常开启或关断。(2)系统组成。系统主要包括：智能型电动两通阀，双流温数据采集处理器，楼宇热能总表，单元热能仪表，计算机管理平台等组成。① 智能电动两通阀。内部封装有机电一体流量分配截止阀一只和采集控制电路，是集检测、数据采集、传输、供暖控制、室内温度调整功能为一体的基本部件。② 双温流采控器。内封装由进、回水温度传感器各一支；流量传感器一只和采集控制电路，是集进、回水温度检测，流量检测。进、回水温度和流量数据采集及数据传输，供暖控制功能为一体的基本部件。③ 公共仪表。根据入水、出水温度、热水质量，利用焓差法进行热能积分计算。计算出户用热能值、与上位监控 PC 微机构成监控系统：PC 机可实时监测、纪录所有现场设备的工作状态及数据(入水温度、出水温度、瞬时流量、累计热能值、阀门开启状态、电源、通信状态等)；PC 机可实时控制现场设备的工作状态(阀门开启状态、全关、全开、保持等)；单元控制热能仪表也可以独立(不使用上位 PC 微机)工作。④ 电源箱。提供单元控制热能仪表及该系统所属所有现场设备的直流电源供给。区域控制热能总表是每一设定供热区域的总热能表(设定区域一般是一栋楼)。用于剂量该区域的总用热量。(3)实施改造方案。① 在每户供暖系统进水管处安装一只智能型两通电动阀。② 在回水管安装双流温数据采集处理器，在双流温数据采集处理器前端安装有 Y 型过滤器、两端安装球形截止阀以方便维护提高其使用寿命。③ 总线布置在公...
