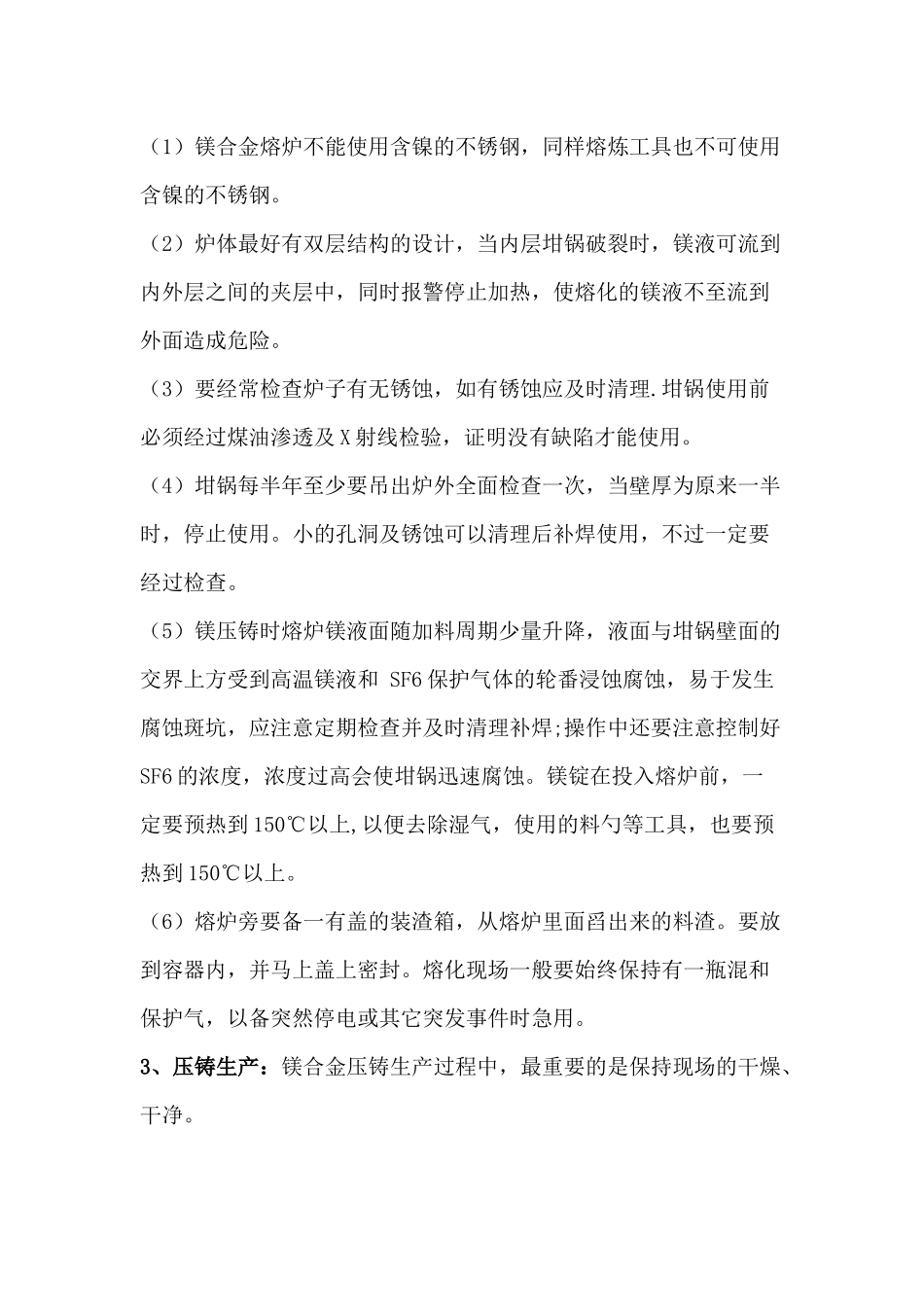

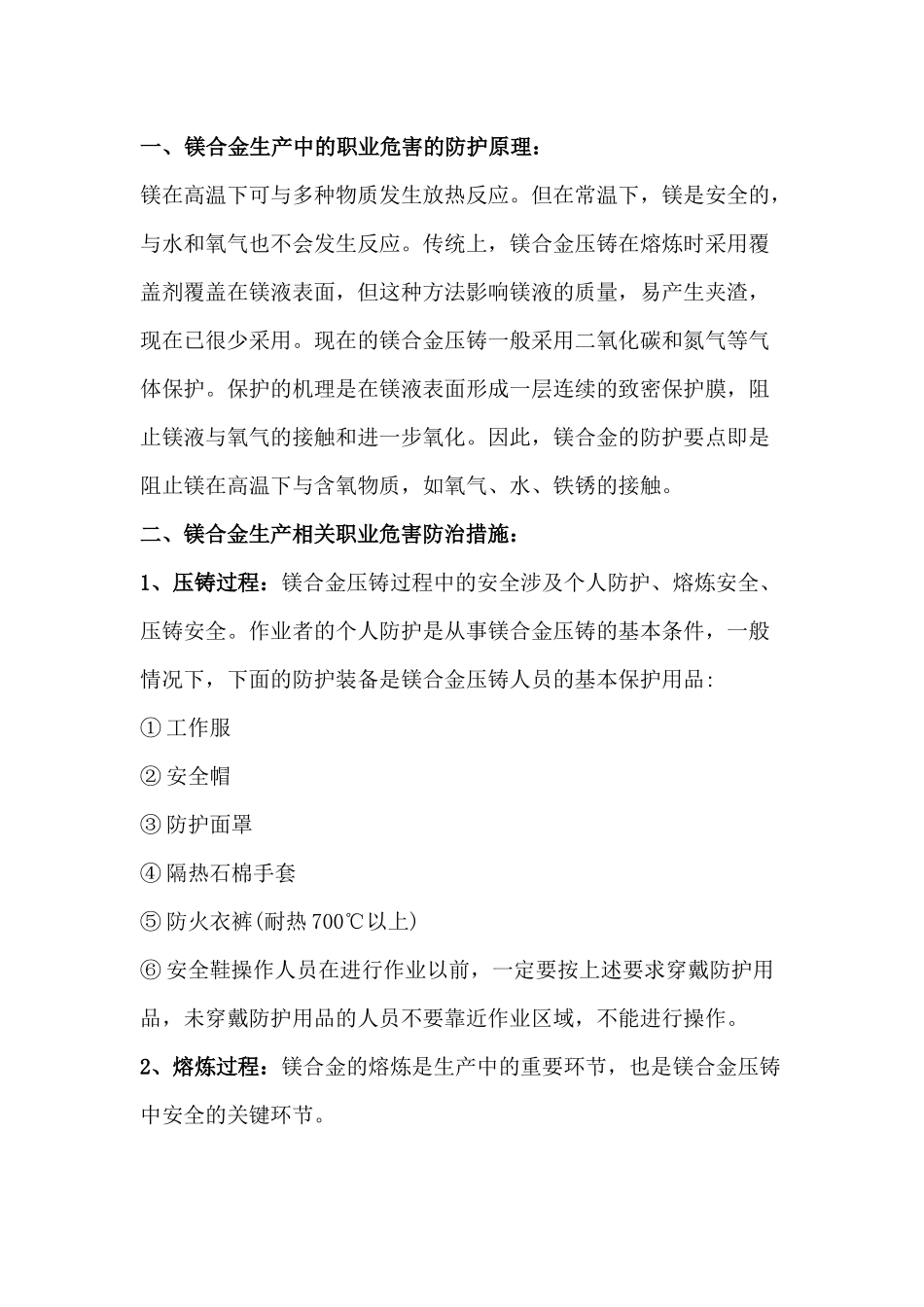

一、镁合金生产中的职业危害的防护原理：镁在高温下可与多种物质发生放热反应。但在常温下，镁是安全的，与水和氧气也不会发生反应。传统上，镁合金压铸在熔炼时采用覆盖剂覆盖在镁液表面，但这种方法影响镁液的质量，易产生夹渣，现在已很少采用。现在的镁合金压铸一般采用二氧化碳和氮气等气体保护。保护的机理是在镁液表面形成一层连续的致密保护膜，阻止镁液与氧气的接触和进一步氧化。因此，镁合金的防护要点即是阻止镁在高温下与含氧物质，如氧气、水、铁锈的接触。二、镁合金生产相关职业危害防治措施：1、压铸过程：镁合金压铸过程中的安全涉及个人防护、熔炼安全、压铸安全。作业者的个人防护是从事镁合金压铸的基本条件，一般情况下，下面的防护装备是镁合金压铸人员的基本保护用品:① 工作服② 安全帽③ 防护面罩④ 隔热石棉手套⑤ 防火衣裤(耐热 700℃以上)⑥ 安全鞋操作人员在进行作业以前，一定要按上述要求穿戴防护用品，未穿戴防护用品的人员不要靠近作业区域，不能进行操作。2、熔炼过程：镁合金的熔炼是生产中的重要环节，也是镁合金压铸中安全的关键环节。（1）镁合金熔炉不能使用含镍的不锈钢，同样熔炼工具也不可使用含镍的不锈钢。（2）炉体最好有双层结构的设计，当内层坩锅破裂时，镁液可流到内外层之间的夹层中，同时报警停止加热，使熔化的镁液不至流到外面造成危险。（3）要经常检查炉子有无锈蚀，如有锈蚀应及时清理.坩锅使用前必须经过煤油渗透及 X 射线检验，证明没有缺陷才能使用。（4）坩锅每半年至少要吊出炉外全面检查一次，当壁厚为原来一半时，停止使用。小的孔洞及锈蚀可以清理后补焊使用，不过一定要经过检查。（5）镁压铸时熔炉镁液面随加料周期少量升降，液面与坩锅壁面的交界上方受到高温镁液和 SF6 保护气体的轮番浸蚀腐蚀，易于发生腐蚀斑坑，应注意定期检查并及时清理补焊;操作中还要注意控制好SF6 的浓度，浓度过高会使坩锅迅速腐蚀。镁锭在投入熔炉前，一定要预热到 150℃以上,以便去除湿气，使用的料勺等工具，也要预热到 150℃以上。（6）熔炉旁要备一有盖的装渣箱，从熔炉里面舀出来的料渣。要放到容器内，并马上盖上密封。熔化现场一般要始终保持有一瓶混和保护气，以备突然停电或其它突发事件时急用。3、压铸生产：镁合金压铸生产过程中，最重要的是保持现场的干燥、干净。（1）每次开机前应将模具预热到 150℃以上，喷涂时不要喷涂过多的涂料，以免型腔内积水，引起危险。另外...
