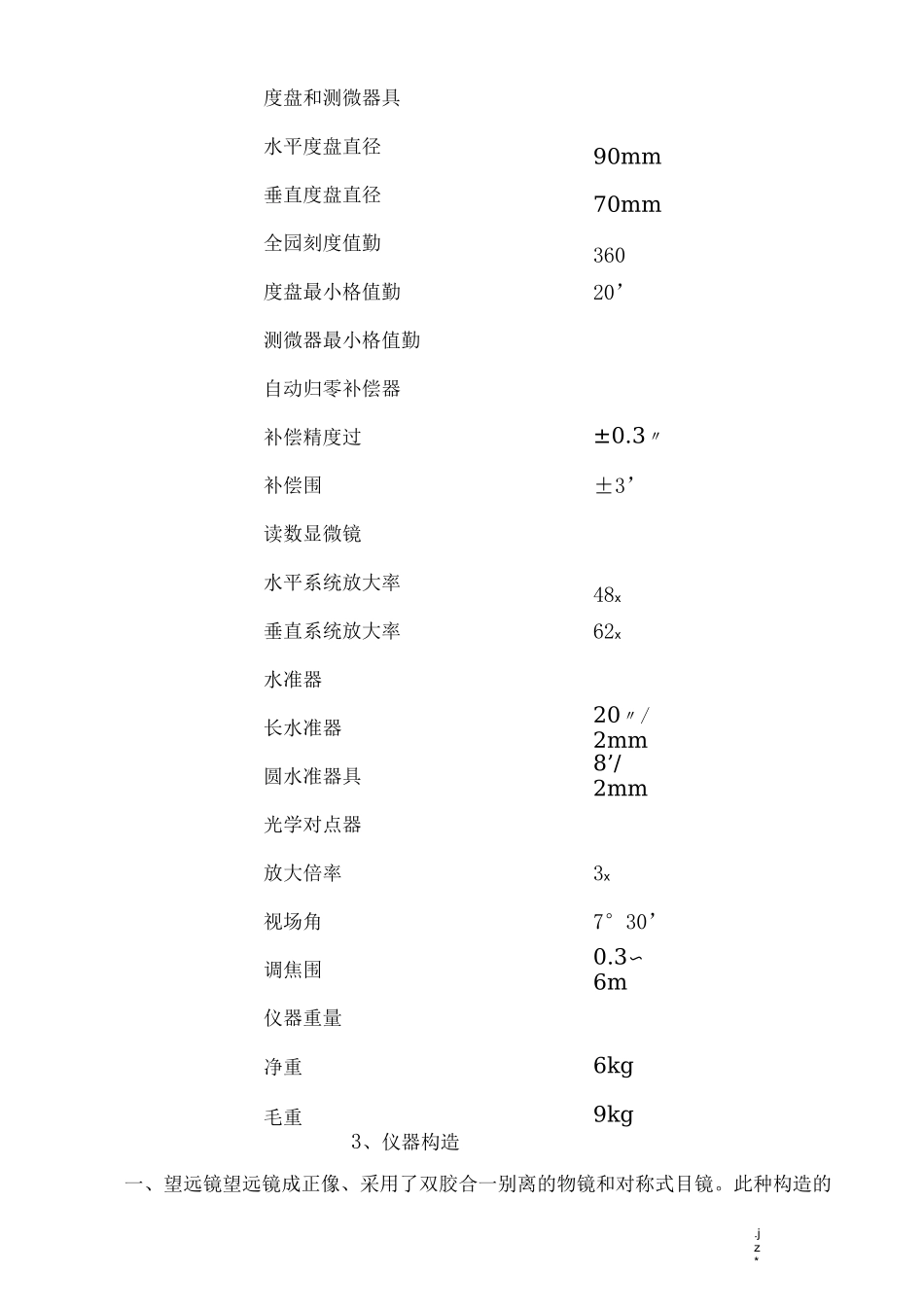

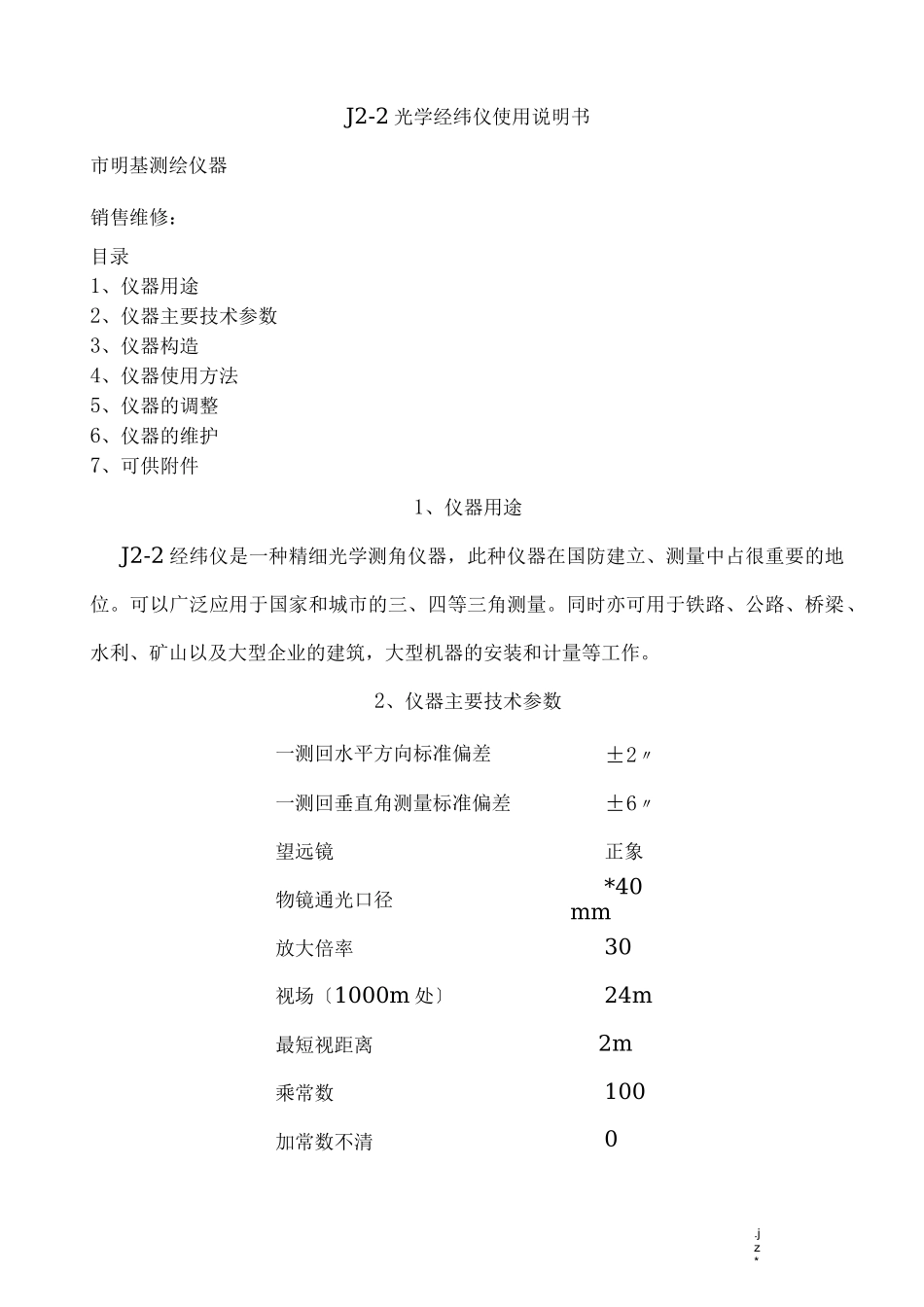

.jz*J2-2 光学经纬仪使用说明书市明基测绘仪器销售维修：目录1、仪器用途2、仪器主要技术参数3、仪器构造4、仪器使用方法5、仪器的调整6、仪器的维护7、可供附件1、仪器用途J2-2 经纬仪是一种精细光学测角仪器，此种仪器在国防建立、测量中占很重要的地位。可以广泛应用于国家和城市的三、四等三角测量。同时亦可用于铁路、公路、桥梁、水利、矿山以及大型企业的建筑，大型机器的安装和计量等工作。2、仪器主要技术参数一测回水平方向标准偏差±2〃一测回垂直角测量标准偏差±6〃望远镜正象物镜通光口径*40mm放大倍率30视场〔1000m 处〕24m最短视距离2m乘常数100加常数不清0.jz*度盘和测微器具水平度盘直径90mm垂直度盘直径70mm全园刻度值勤360度盘最小格值勤20’测微器最小格值勤自动归零补偿器补偿精度过±0.3〃补偿围±3’读数显微镜水平系统放大率48x垂直系统放大率62x水准器长水准器20〃/2mm圆水准器具8’/2mm光学对点器放大倍率3x视场角7°30’调焦围0.3〜6m仪器重量净重6kg毛重9kg3、仪器构造一、望远镜望远镜成正像、采用了双胶合一别离的物镜和对称式目镜。此种构造的.jz*望远镜，其成象质量以及在亮度和清晰方面均较好。望远镜镜筒的上、下二面均装光学粗瞄准器，以便于在正倒镜观测时均可用其进展粗瞄。筒装有反光板，以便于夜间观测时用其照明分划板。望远镜分划板上附有保护玻璃片，以便于当分划板有污点时，可以去除，而不致于有十字丝脱色和其他损伤现象。逆时针方向转动卡环〔7〕，可根据用户所需，置换不同倍率的目镜。二、竖轴系本仪器采用的是半运动轴系。此种轴系的幌动角比标准园式园柱小〔在同样参数条件下〕，轴系中的钢珠和轴套锥面具有自动归心作用，所以间隙的大小对轴的幌动影响不大。半运动式轴系的优点的摩擦力矩小，耐磨性好，当轴套锥面磨损后，在更换直径不同的钢珠后仍可继续使用。同时温度对其影响也较小。三、读数系统本仪器采用了对径符合数字读数方式。因此，我们选用了透射工式度盘和 1：1 透镜式转象系统。并用移动光楔测微器作为测微系统。移动光楔测微器的原理是光线通过光楔时，光线会发生转角不变。因此通过光楔移动后，由于光线的偏转点改变了而偏转角不变。因此，通过光楔的光线就产生了平行位移地动以这实现其测微的目的。四、竖盘指标自动归零补偿器本仪器采用了悬摆补偿器，它能消除仪器整平后的乘余误差给竖盘读数带来的影响，其原理是当仪器竖轴有一小倾角时，悬挂平板相应地的反向摆转一...
