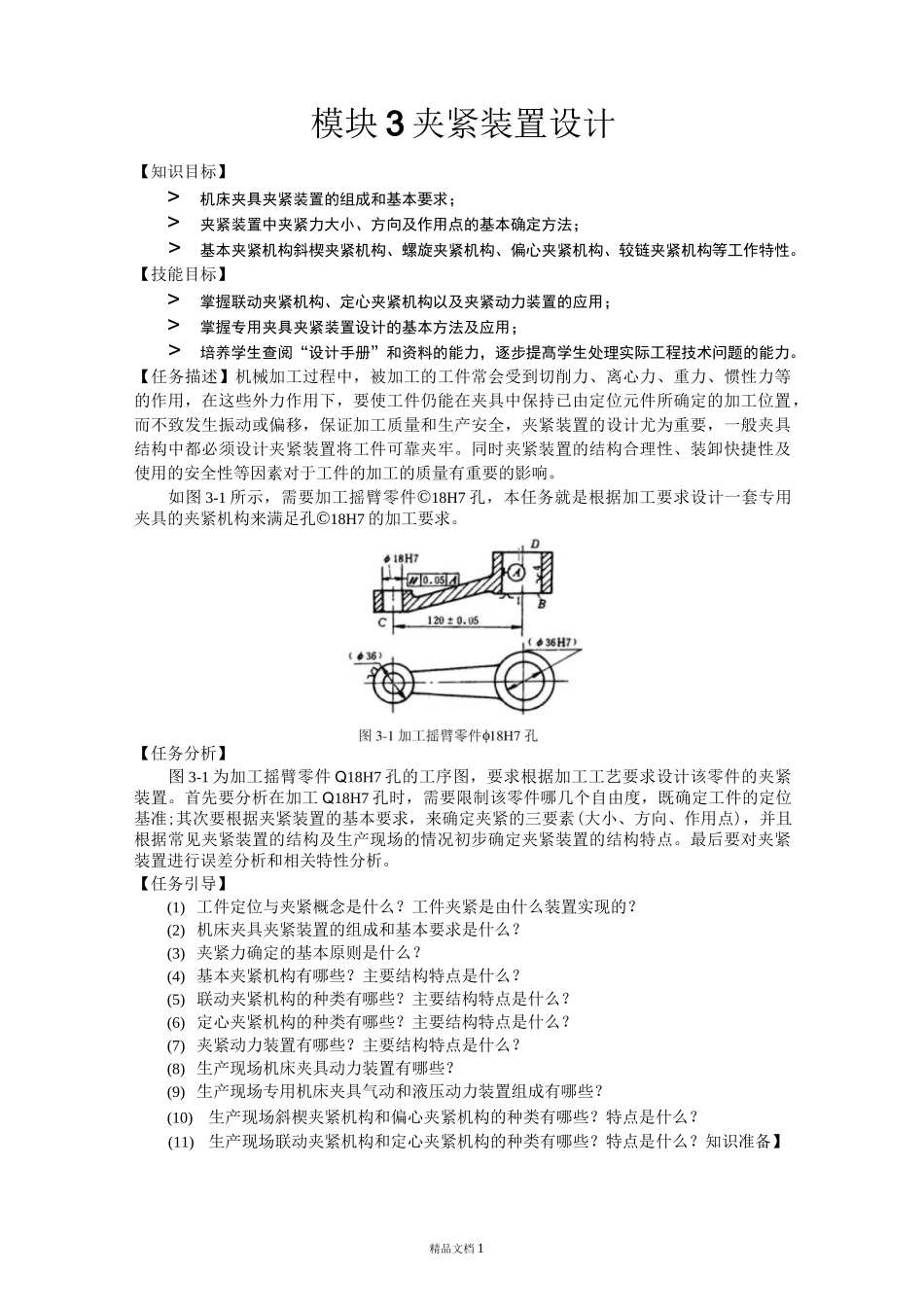

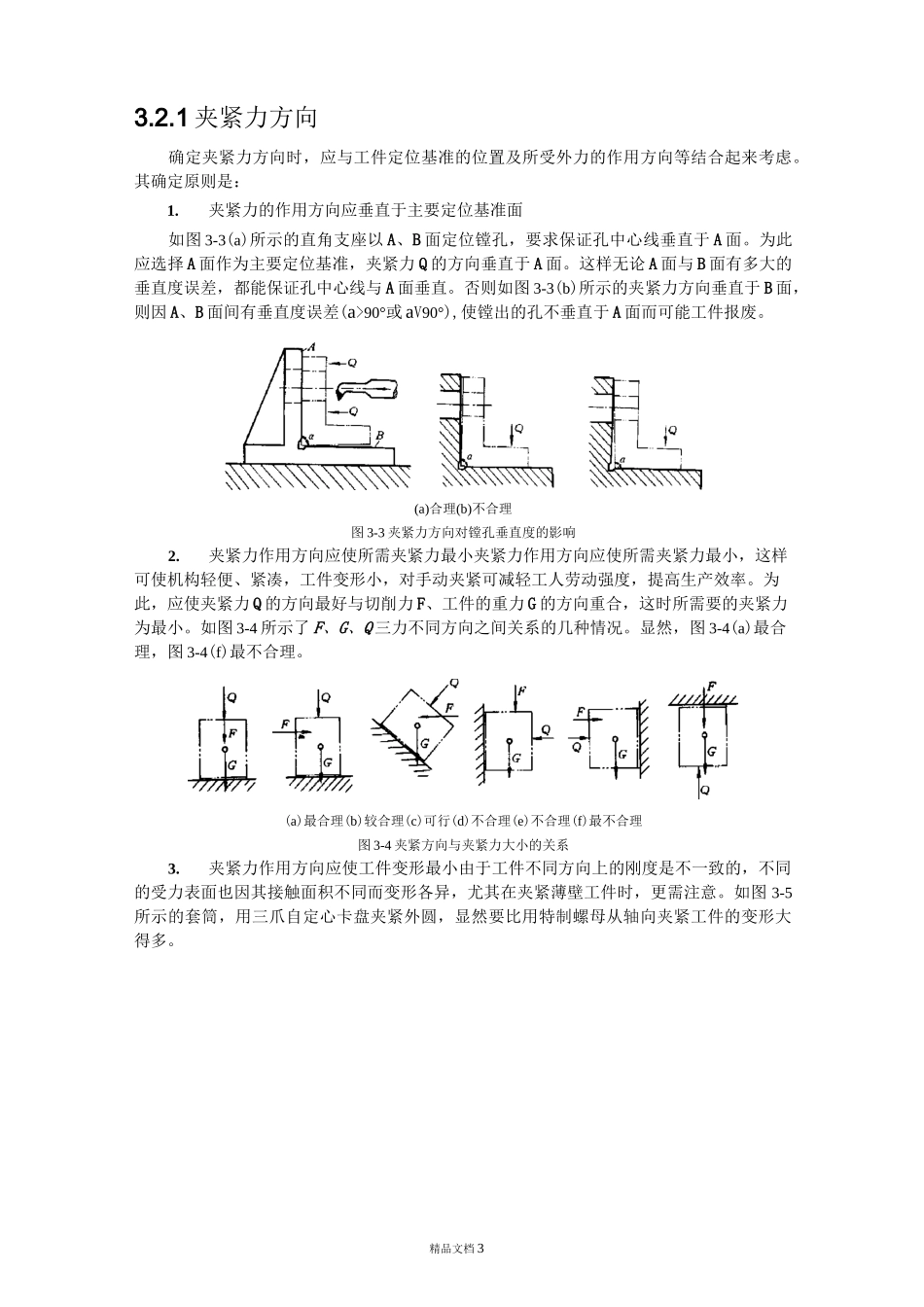

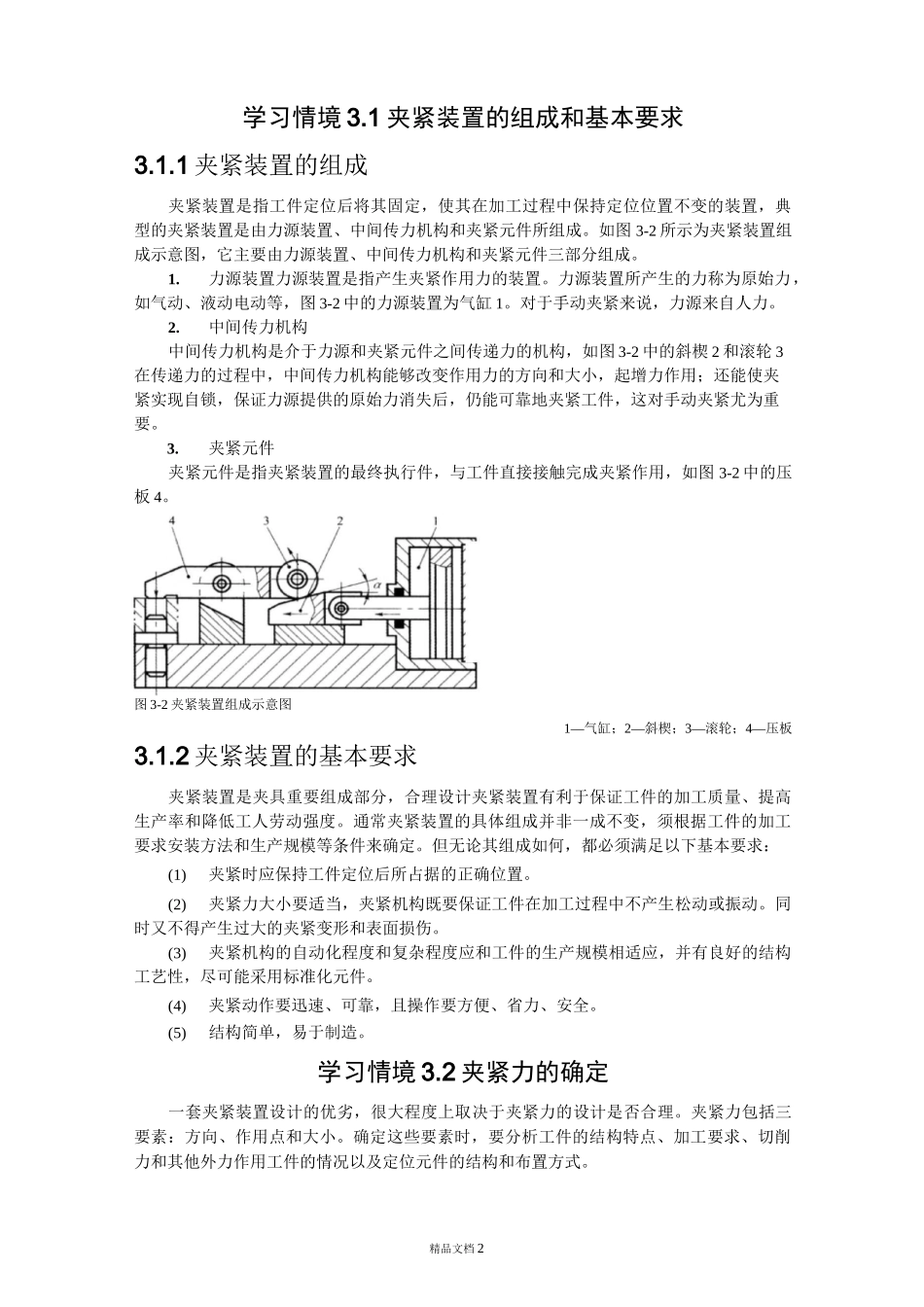

精品文档 1模块 3 夹紧装置设计【知识目标】>机床夹具夹紧装置的组成和基本要求；>夹紧装置中夹紧力大小、方向及作用点的基本确定方法；>基本夹紧机构斜楔夹紧机构、螺旋夹紧机构、偏心夹紧机构、较链夹紧机构等工作特性。【技能目标】>掌握联动夹紧机构、定心夹紧机构以及夹紧动力装置的应用；>掌握专用夹具夹紧装置设计的基本方法及应用；>培养学生查阅“设计手册”和资料的能力，逐步提髙学生处理实际工程技术问题的能力。【任务描述】机械加工过程中，被加工的工件常会受到切削力、离心力、重力、惯性力等的作用，在这些外力作用下，要使工件仍能在夹具中保持已由定位元件所确定的加工位置，而不致发生振动或偏移，保证加工质量和生产安全，夹紧装置的设计尤为重要，一般夹具结构中都必须设计夹紧装置将工件可靠夹牢。同时夹紧装置的结构合理性、装卸快捷性及使用的安全性等因素对于工件的加工的质量有重要的影响。如图 3-1 所示，需要加工摇臂零件©18H7 孔，本任务就是根据加工要求设计一套专用夹具的夹紧机构来满足孔©18H7 的加工要求。【任务分析】图 3-1 为加工摇臂零件 Q18H7 孔的工序图，要求根据加工工艺要求设计该零件的夹紧装置。首先要分析在加工 Q18H7 孔时，需要限制该零件哪几个自由度，既确定工件的定位基准;其次要根据夹紧装置的基本要求，来确定夹紧的三要素(大小、方向、作用点)，并且根据常见夹紧装置的结构及生产现场的情况初步确定夹紧装置的结构特点。最后要对夹紧装置进行误差分析和相关特性分析。【任务引导】(1) 工件定位与夹紧概念是什么？工件夹紧是由什么装置实现的？(2) 机床夹具夹紧装置的组成和基本要求是什么？(3) 夹紧力确定的基本原则是什么？(4) 基本夹紧机构有哪些？主要结构特点是什么？(5) 联动夹紧机构的种类有哪些？主要结构特点是什么？(6) 定心夹紧机构的种类有哪些？主要结构特点是什么？(7) 夹紧动力装置有哪些？主要结构特点是什么？(8) 生产现场机床夹具动力装置有哪些？(9) 生产现场专用机床夹具气动和液压动力装置组成有哪些？(10)生产现场斜楔夹紧机构和偏心夹紧机构的种类有哪些？特点是什么？(11)生产现场联动夹紧机构和定心夹紧机构的种类有哪些？特点是什么？知识准备】精品文档 2学习情境 3.1 夹紧装置的组成和基本要求3.1.1 夹紧装置的组成夹紧装置是指工件定位后将其固定，使其在加工过程中保持定位位置不变的装置，典型的夹紧装置是由力源装置、中间传力...
