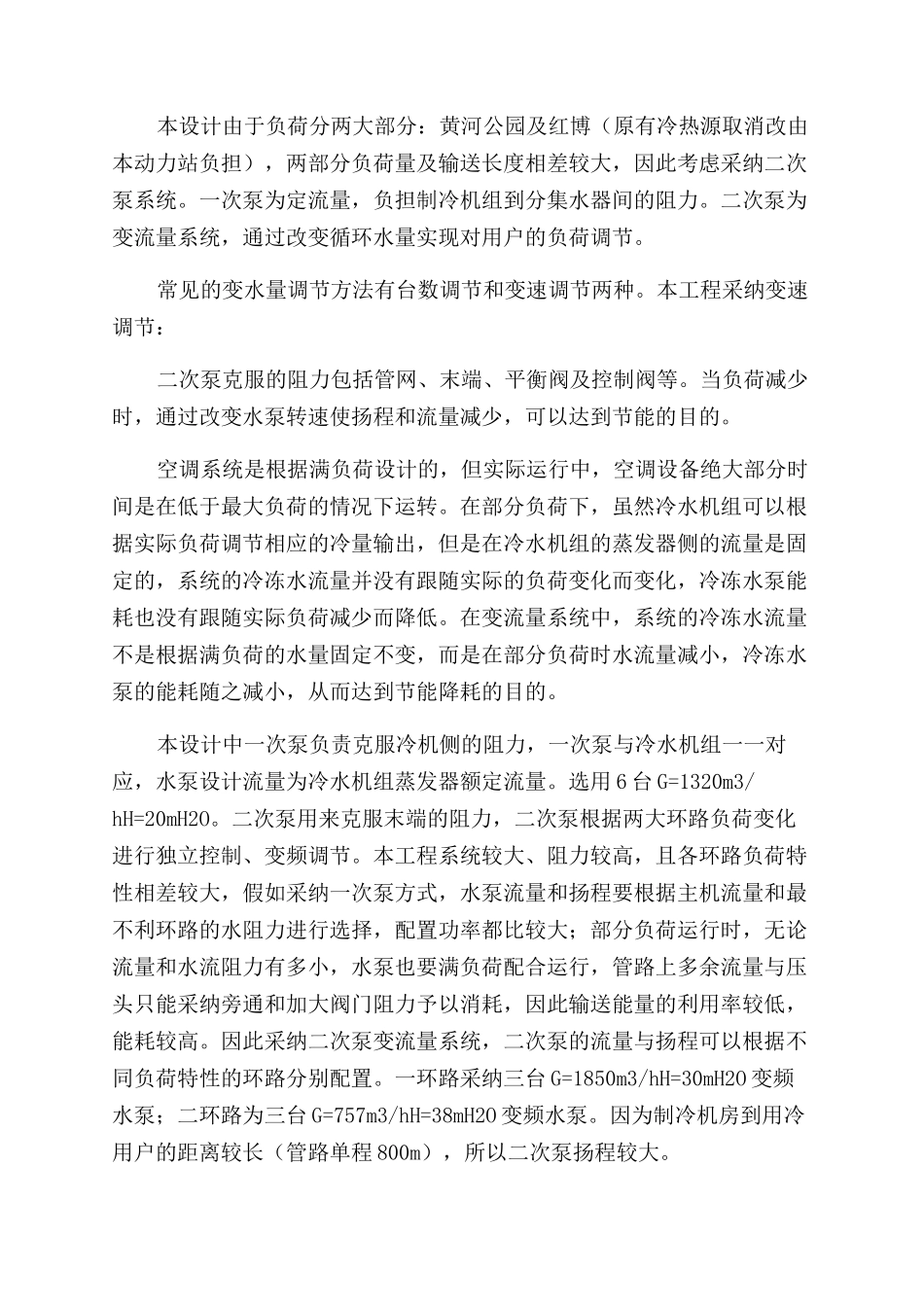

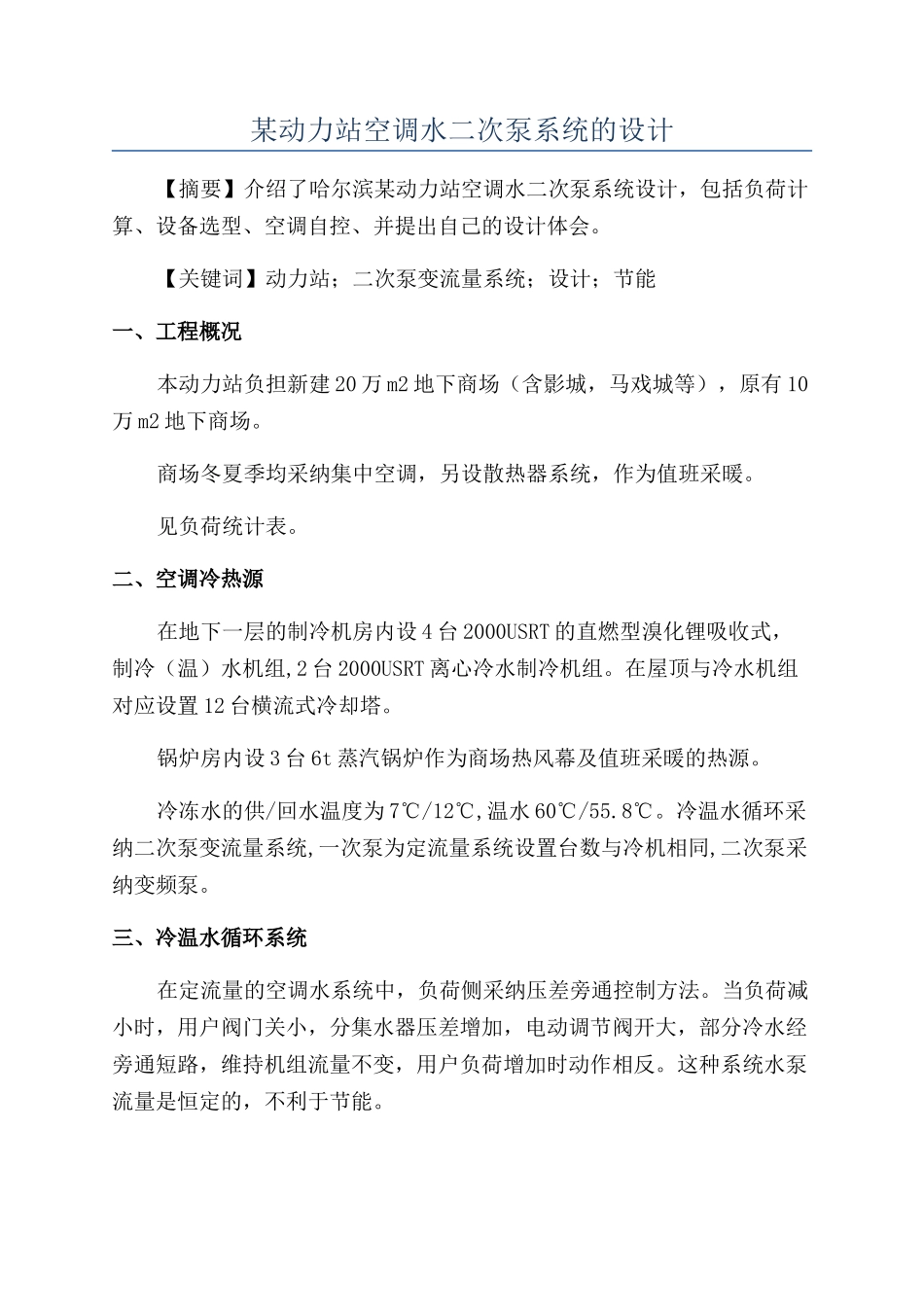

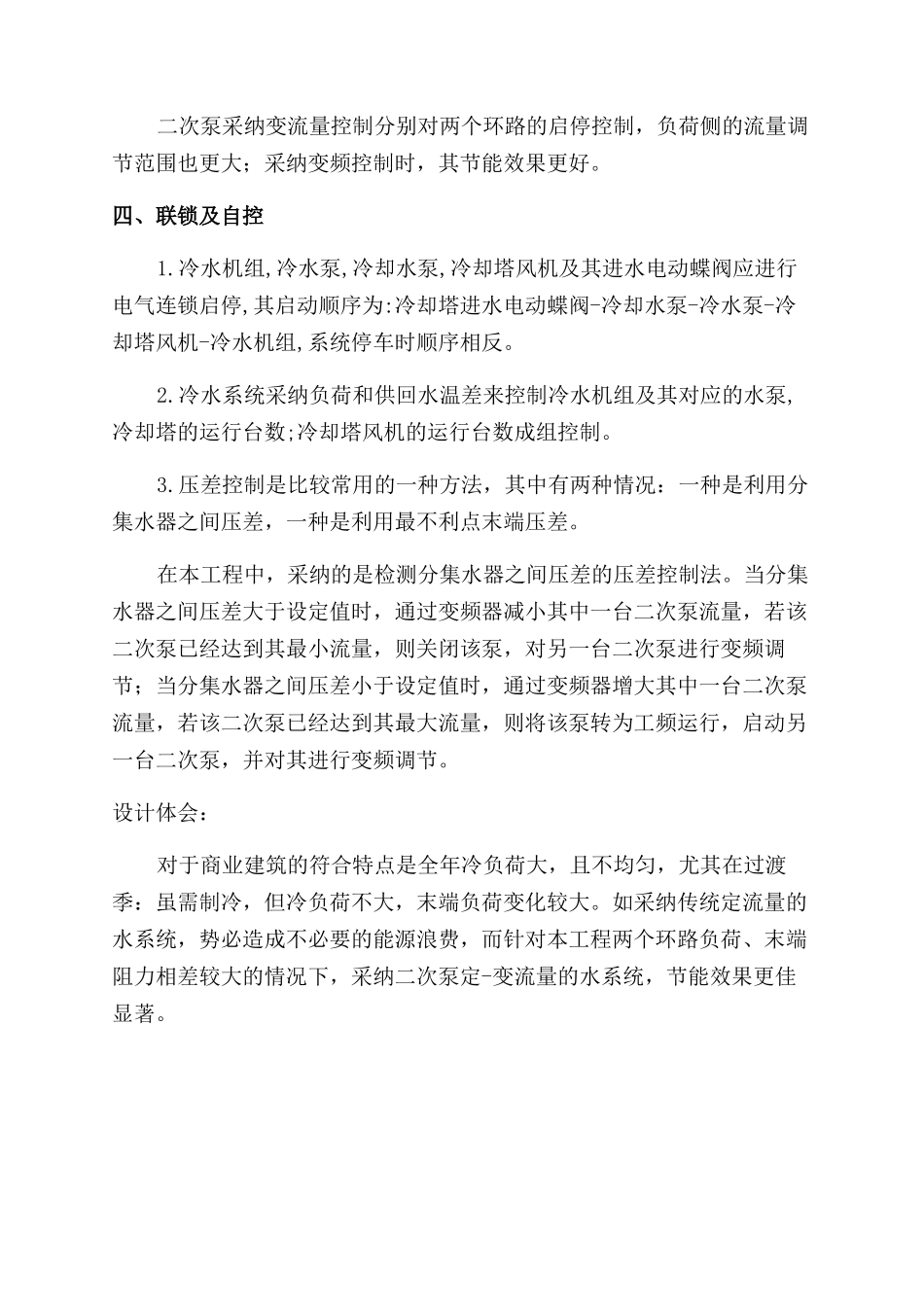

某动力站空调水二次泵系统的设计【摘要】介绍了哈尔滨某动力站空调水二次泵系统设计，包括负荷计算、设备选型、空调自控、并提出自己的设计体会。【关键词】动力站；二次泵变流量系统；设计；节能一、工程概况本动力站负担新建 20 万 m2 地下商场（含影城，马戏城等），原有 10万 m2 地下商场。商场冬夏季均采纳集中空调，另设散热器系统，作为值班采暖。见负荷统计表。二、空调冷热源在地下一层的制冷机房内设 4 台 2000USRT 的直燃型溴化锂吸收式，制冷（温）水机组,2 台 2000USRT 离心冷水制冷机组。在屋顶与冷水机组对应设置 12 台横流式冷却塔。锅炉房内设 3 台 6t 蒸汽锅炉作为商场热风幕及值班采暖的热源。冷冻水的供/回水温度为 7℃/12℃,温水 60℃/55.8℃。冷温水循环采纳二次泵变流量系统,一次泵为定流量系统设置台数与冷机相同,二次泵采纳变频泵。三、冷温水循环系统在定流量的空调水系统中，负荷侧采纳压差旁通控制方法。当负荷减小时，用户阀门关小，分集水器压差增加，电动调节阀开大，部分冷水经旁通短路，维持机组流量不变，用户负荷增加时动作相反。这种系统水泵流量是恒定的，不利于节能。本设计由于负荷分两大部分：黄河公园及红博（原有冷热源取消改由本动力站负担），两部分负荷量及输送长度相差较大，因此考虑采纳二次泵系统。一次泵为定流量，负担制冷机组到分集水器间的阻力。二次泵为变流量系统，通过改变循环水量实现对用户的负荷调节。常见的变水量调节方法有台数调节和变速调节两种。本工程采纳变速调节：二次泵克服的阻力包括管网、末端、平衡阀及控制阀等。当负荷减少时，通过改变水泵转速使扬程和流量减少，可以达到节能的目的。空调系统是根据满负荷设计的，但实际运行中，空调设备绝大部分时间是在低于最大负荷的情况下运转。在部分负荷下，虽然冷水机组可以根据实际负荷调节相应的冷量输出，但是在冷水机组的蒸发器侧的流量是固定的，系统的冷冻水流量并没有跟随实际的负荷变化而变化，冷冻水泵能耗也没有跟随实际负荷减少而降低。在变流量系统中，系统的冷冻水流量不是根据满负荷的水量固定不变，而是在部分负荷时水流量减小，冷冻水泵的能耗随之减小，从而达到节能降耗的目的。本设计中一次泵负责克服冷机侧的阻力，一次泵与冷水机组一一对应，水泵设计流量为冷水机组蒸发器额定流量。选用 6 台 G=1320m3/hH=20mH2O。二次泵用来克服末端的阻力，二次泵根据两大环路负荷变化进行独立...
