棉花全程机械化技术教学资源文本施肥滴灌设备

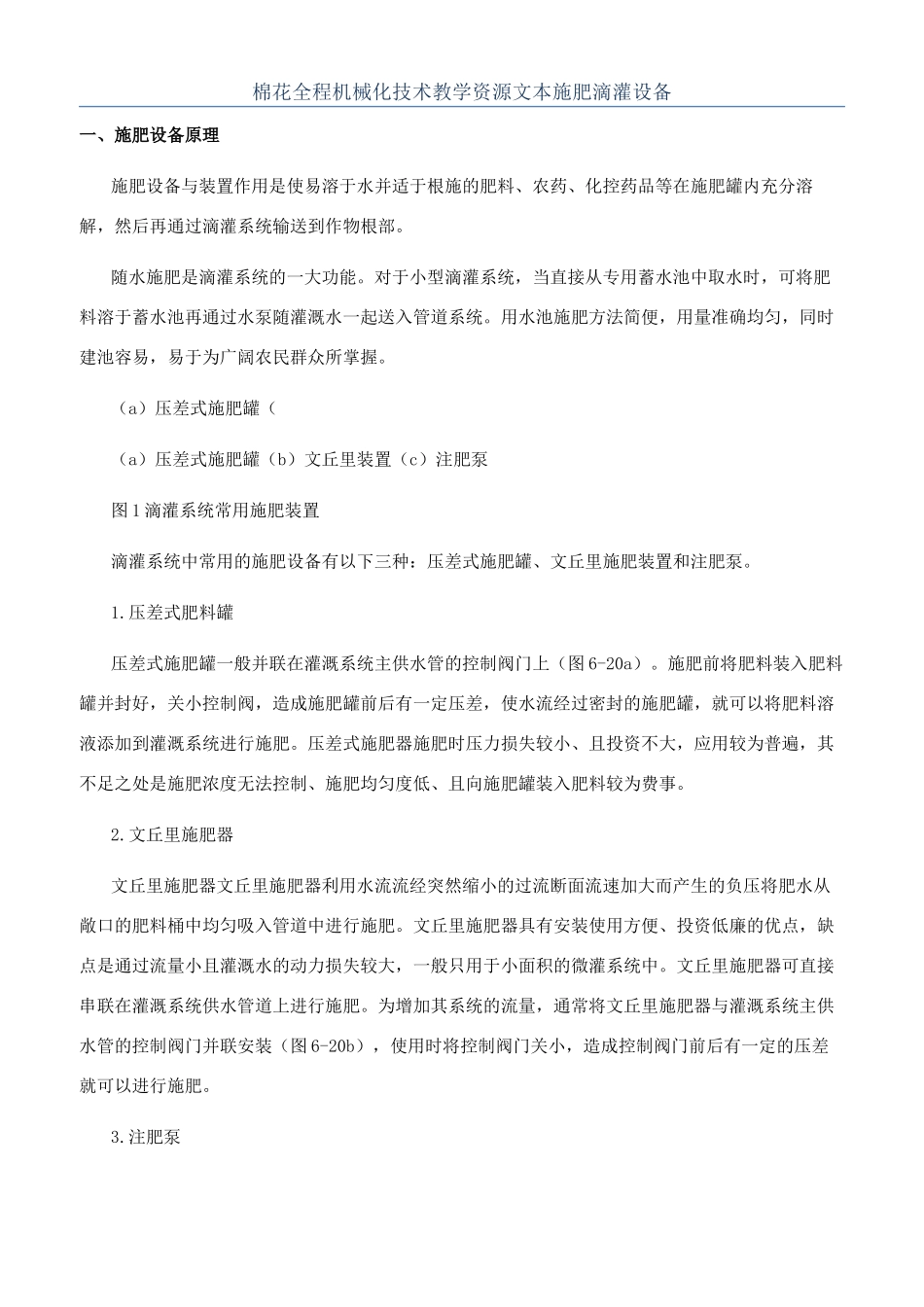

棉花全程机械化技术教学资源文本施肥滴灌设备一、施肥设备原理施肥设备与装置作用是使易溶于水并适于根施的肥料、农药、化控药品等在施肥罐内充分溶解，然后再通过滴灌系统输送到作物根部。随水施肥是滴灌系统的一大功能。对于小型滴灌系统，当直接从专用蓄水池中取水时，可将肥料溶于蓄水池再通过水泵随灌溉水一起送入管道系统。用水池施肥方法简便，用量准确均匀，同时建池容易，易于为广阔农民群众所掌握。（a）压差式施肥罐（（a）压差式施肥罐（b）文丘里装置（c）注肥泵图 1 滴灌系统常用施肥装置滴灌系统中常用的施肥设备有以下三种：压差式施肥罐、文丘里施肥装置和注肥泵。1.压差式肥料罐压差式施肥罐一般并联在灌溉系统主供水管的控制阀门上（图 6-20a）。施肥前将肥料装入肥料罐并封好，关小控制阀，造成施肥罐前后有一定压差，使水流经过密封的施肥罐，就可以将肥料溶液添加到灌溉系统进行施肥。压差式施肥器施肥时压力损失较小、且投资不大，应用较为普遍，其不足之处是施肥浓度无法控制、施肥均匀度低、且向施肥罐装入肥料较为费事。2.文丘里施肥器文丘里施肥器文丘里施肥器利用水流流经突然缩小的过流断面流速加大而产生的负压将肥水从敞口的肥料桶中均匀吸入管道中进行施肥。文丘里施肥器具有安装使用方便、投资低廉的优点，缺点是通过流量小且灌溉水的动力损失较大，一般只用于小面积的微灌系统中。文丘里施肥器可直接串联在灌溉系统供水管道上进行施肥。为增加其系统的流量，通常将文丘里施肥器与灌溉系统主供水管的控制阀门并联安装（图 6-20b），使用时将控制阀门关小，造成控制阀门前后有一定的压差就可以进行施肥。3.注肥泵水动注肥泵直接利用灌溉系统的水动力来驱动装置中的柱塞，将肥液添加到灌溉系统中进行施肥。水动注肥泵一般并联在灌溉系统主供水管上，施肥时将主控制阀门关闭，使水流全部流过水动注肥泵，通过注肥管的吸肥管将肥料从敞开的肥液桶中吸入管道。水动注肥泵施肥工作所产生的供水压力损失很小，也能够根据灌溉水量大小调节肥水吸入量，使灌溉系统能够实现按比例施肥。水动注肥泵安装使用简单方便，已成为现代温室微灌系统中最受欢迎的一种施肥装置，但水动注肥泵技术含量高、结构复杂、投资较高，目前还没有国产成熟产品，基本依靠进口。注肥泵的优点是：肥液浓度稳定不变，施肥质量好，效率高。对于要求实现灌溉液肥料原液、PＨ值实时自动控制的施肥灌溉系统，压差式与吸入式都是不适宜的。而注肥泵...
