棉花全程机械化技术教学资源文本采棉头监视系统

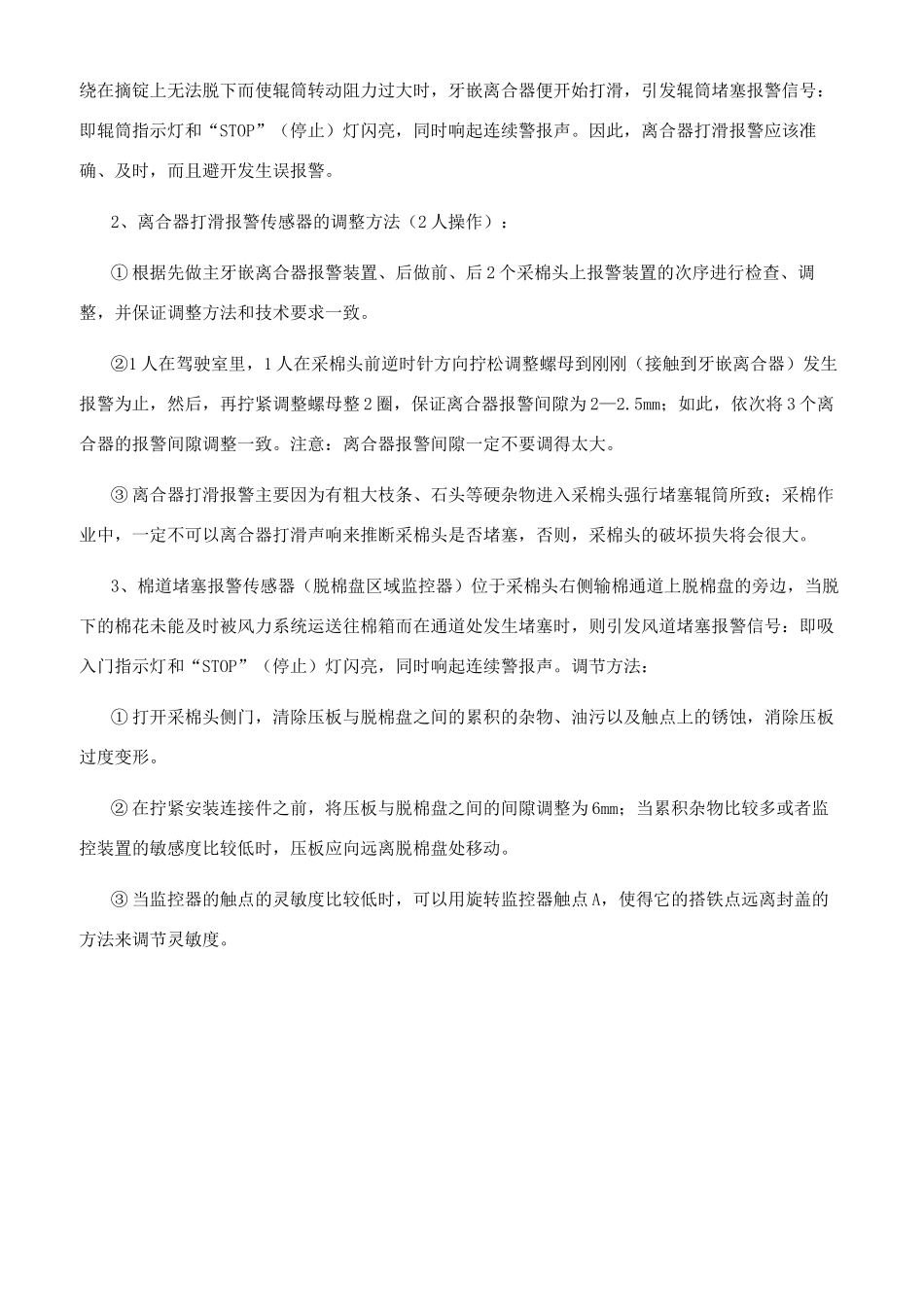

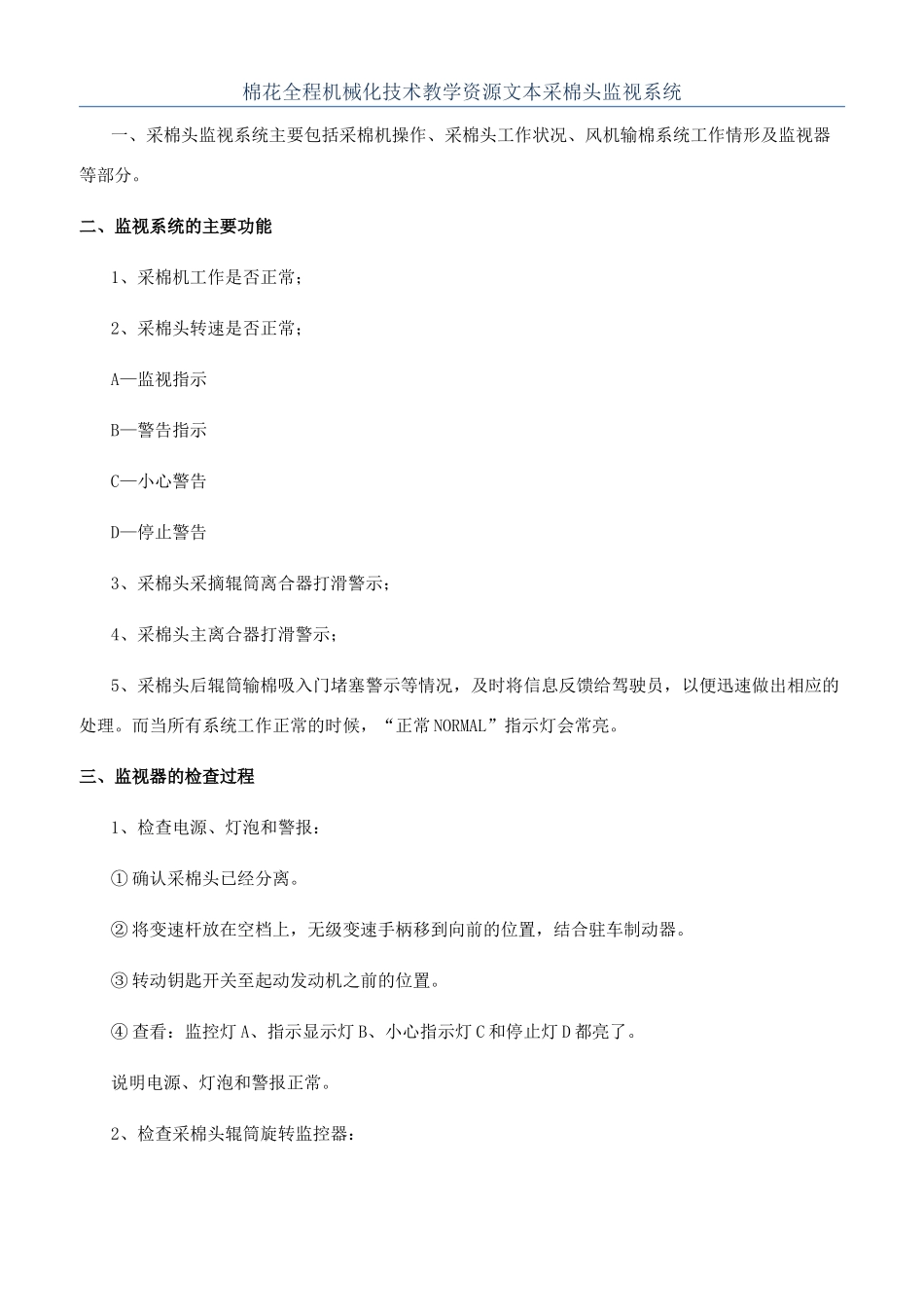

棉花全程机械化技术教学资源文本采棉头监视系统一、采棉头监视系统主要包括采棉机操作、采棉头工作状况、风机输棉系统工作情形及监视器等部分。二、监视系统的主要功能1、采棉机工作是否正常；2、采棉头转速是否正常；A—监视指示B—警告指示C—小心警告D—停止警告3、采棉头采摘辊筒离合器打滑警示；4、采棉头主离合器打滑警示；5、采棉头后辊筒输棉吸入门堵塞警示等情况，及时将信息反馈给驾驶员，以便迅速做出相应的处理。而当所有系统工作正常的时候，“正常 NORMAL”指示灯会常亮。三、监视器的检查过程1、检查电源、灯泡和警报：① 确认采棉头已经分离。② 将变速杆放在空档上，无级变速手柄移到向前的位置，结合驻车制动器。③ 转动钥匙开关至起动发动机之前的位置。④ 查看：监控灯 A、指示显示灯 B、小心指示灯 C 和停止灯 D 都亮了。说明电源、灯泡和警报正常。2、检查采棉头辊筒旋转监控器：① 当发动机没有旋转时，变速箱在空档位置、驻车制动、采棉头分离，将钥匙开关旋转到打开之前的位置。② 查看：监控灯 A 和小心指示灯 C 打开。③ 听到：警报声响起。④ 人工向后（反向）旋转所有采棉辊筒，使中间齿轮离合器打滑。⑤ 查看：监控灯 A 和 STOP 灯 D 不亮。⑥ 听到：警报声响起。说明采棉辊筒（调整）工作正常。3、检查吸入门指示灯工作是否正常：① 当发动机没有旋转时，变速箱在空档位置、驻车制动、采棉头分离，将钥匙开关旋转到打开之前的位置。② 查看：监控灯 A 和 STOP 指示灯 D 不亮。③ 听到：报警声不响。④ 助手将压板压向搭铁触点 A。⑤ 查看：相应的监控灯 A 和 STOP 指示灯 D 亮。⑥ 听到：警报声不响。⑦ 在其它吸入门重复如上步骤。⑧ 如不是所有的吸入门都能按如上所述的方式动作，可能是压板及/或搭铁触点不洁或失调造成的，清洁压板、修理触点。四、堵塞报警传感器1、每个采棉头上都设置有 4 个堵塞报警传感器，其中 3 个为辊筒离合器打滑报警传感器，1 个为输棉通道堵塞传感器。3 个辊筒离合器打滑报警传感器中的 1 个位于主牙嵌离合器上，2 个位于采棉头前、后辊筒的牙嵌离合器上。它们的特点是 3 个报警点由 1 根电线串联，并以主牙嵌离合器报警点为主。当棉花缠绕在摘锭上无法脱下而使辊筒转动阻力过大时，牙嵌离合器便开始打滑，引发辊筒堵塞报警信号：即辊筒指示灯和“STOP”（停止）灯闪亮，同时响起连续警报声。因此，离合器打滑报警应该...
