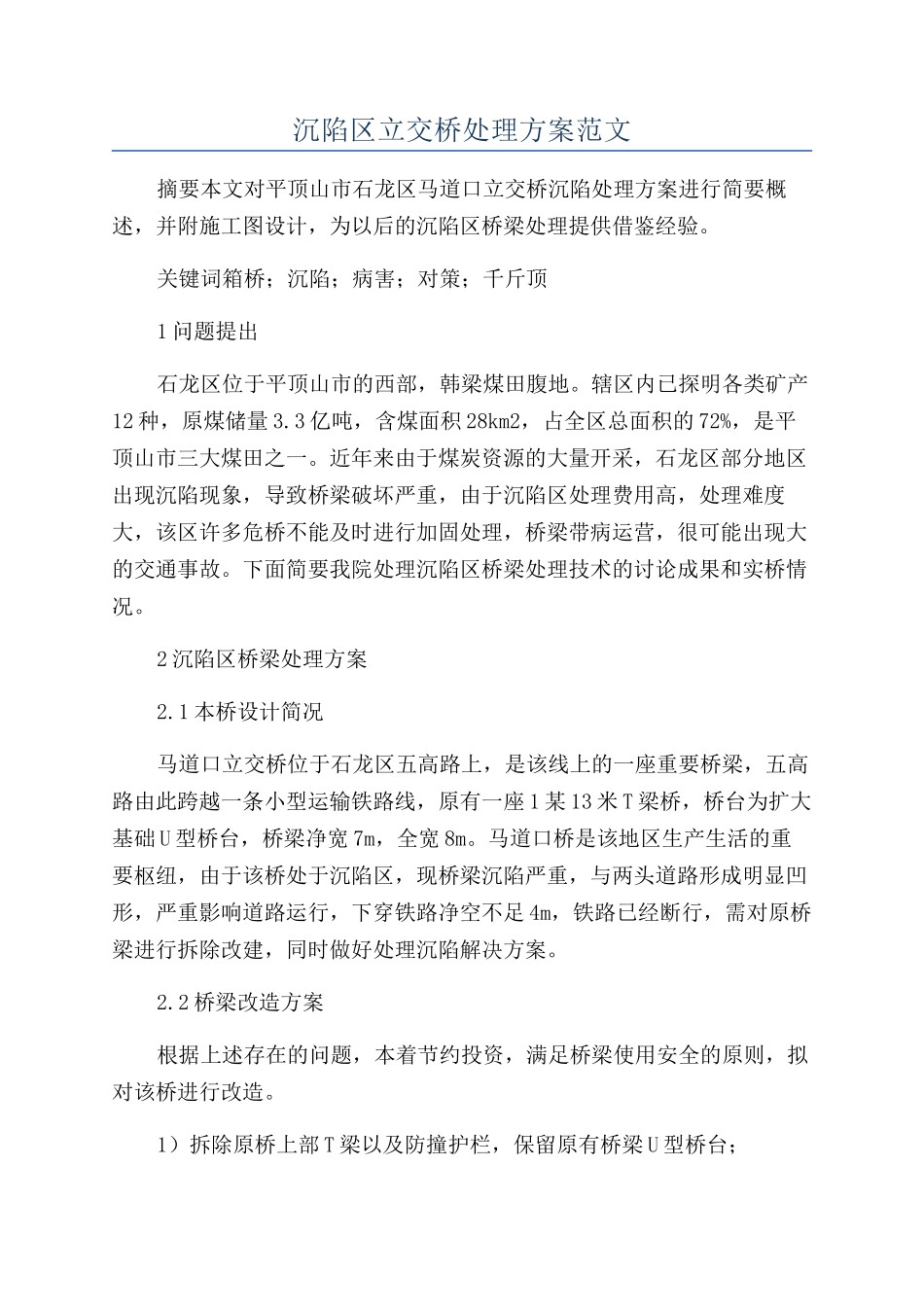

沉陷区立交桥处理方案范文摘要本文对平顶山市石龙区马道口立交桥沉陷处理方案进行简要概述，并附施工图设计，为以后的沉陷区桥梁处理提供借鉴经验。关键词箱桥；沉陷；病害；对策；千斤顶1 问题提出石龙区位于平顶山市的西部，韩梁煤田腹地。辖区内已探明各类矿产12 种，原煤储量 3.3 亿吨，含煤面积 28km2，占全区总面积的 72%，是平顶山市三大煤田之一。近年来由于煤炭资源的大量开采，石龙区部分地区出现沉陷现象，导致桥梁破坏严重，由于沉陷区处理费用高，处理难度大，该区许多危桥不能及时进行加固处理，桥梁带病运营，很可能出现大的交通事故。下面简要我院处理沉陷区桥梁处理技术的讨论成果和实桥情况。2 沉陷区桥梁处理方案2.1 本桥设计简况马道口立交桥位于石龙区五高路上，是该线上的一座重要桥梁，五高路由此跨越一条小型运输铁路线，原有一座 1 某 13 米 T 梁桥，桥台为扩大基础 U 型桥台，桥梁净宽 7m，全宽 8m。马道口桥是该地区生产生活的重要枢纽，由于该桥处于沉陷区，现桥梁沉陷严重，与两头道路形成明显凹形，严重影响道路运行，下穿铁路净空不足 4m，铁路已经断行，需对原桥梁进行拆除改建，同时做好处理沉陷解决方案。2.2 桥梁改造方案根据上述存在的问题，本着节约投资，满足桥梁使用安全的原则，拟对该桥进行改造。1）拆除原桥上部 T 梁以及防撞护栏，保留原有桥梁 U 型桥台；6）在原桥台上植筋，修建拉筋挡墙，恢复桥头公路运行标高，挡墙钢筋与原桥护栏预埋筋对应绑扎并浇筑混凝土，同时，根据梅花状布置对拉钢筋，钢筋外侧包裹油浸棉布防护，分层回填砂砾石并压实，要求密实度达到 96%以上；7）在浇筑箱体以及挡墙时要求根据图纸布设护栏预埋筋，待顶板砼强度达到 75%以后焊接护栏钢筋，并且现浇混凝土制作安装防撞护栏；8）修建桥头引线与原路面顺接；9）根据铁路法律规范要求铺筑下穿铁路路基，恢复铁路运营。2.3 桥梁后期沉陷处理后期桥梁在使用过程中出现沉陷情况时，由于箱桥整体性好，箱桥会出现整体沉陷的现象，对该桥可以采纳千斤顶起顶恢复标高的方法进行修复，具体修复方案为：1）拆除桥梁上部桥面结构及栏杆系，使箱桥与两侧路基路面分离；2）挖开箱桥基础底的千斤顶作业槽，清理洁净千斤顶作业槽，根据箱体重量采纳合适的千斤顶四个角同时顶起箱体结构，千斤顶作业时要求四个角同步起顶，防止箱体侧翻；3）待箱体恢复设计标高后，进行箱底压浆，并做好支护措施，保证箱桥恢复设...
