沥青混凝土路面车辙产生成因分析摘要：沥青混凝土路面是目前高速及干线公路常用的柔性路面，随着高速公路的陆续建成并投入运营后，沥青路面早期损坏较为普遍，本文探讨了沥青混凝土路面裂缝成因分析与防治
关键词：沥青混凝土、路面、车辙一、沥青混凝土路面的概述沥青混凝土路面指的是用沥青混凝土作面层的路面
经人工选配具有一定级配组成的矿料（碎石或轧碎砾石、石屑或砂、矿粉等）与一定比例的路用沥青材料，在严格控制条件下拌制而成的混合料
分类沥青混凝土按所用结合料不同，可分为石油沥青的和煤沥青的两大类；有些国家或地区亦有采纳或掺用天然沥青拌制的
按所用集料品种不同，可分为碎石的、砾石的、砂质的、矿渣的数类，以碎石采纳最为普遍
按混合料最大颗粒尺寸不同,可分为粗粒(35～40 毫米以下)、中粒（20～25 毫米以下）、细粒(10～15 毫米以下)、砂粒(5～7 毫米以下)等数类
按混合料的密实程度不同，可分为密级配、半开级配和开级配等数类，开级配混合料也称沥青碎石
其中热拌热铺的密级配碎石混合料经久耐用，强度高，整体性好，是修筑高级沥青路面的代表性材料，应用得最广
各国对沥青混凝土制订有不同的法律规范，中国制定的热拌热铺沥青混合料技术法律规范，以空隙率 10％及以下者称为沥青混凝土，又细分为Ⅰ型和Ⅱ型，Ⅰ型的孔隙率为 3(或 2)～6％,属密级配型;Ⅱ 型为 6～10％,属半开级配型;空隙率 10％以上者称为沥青碎，属开级配型；混合料的物理力学指标有稳定度、流值和孔隙率等
配料沥青混合料的强度主要表现在两个方面
一是沥青与矿粉形成的胶结料的粘结力；另一是集料颗粒间的内摩阻力和锁结力
矿粉细颗粒(大多小于 0
074 毫米)的巨大表面积使沥青材料形成薄膜,从而提高了沥青材料的粘结强度和温度稳定性；而锁结力则主要在粗集料颗粒之间产生

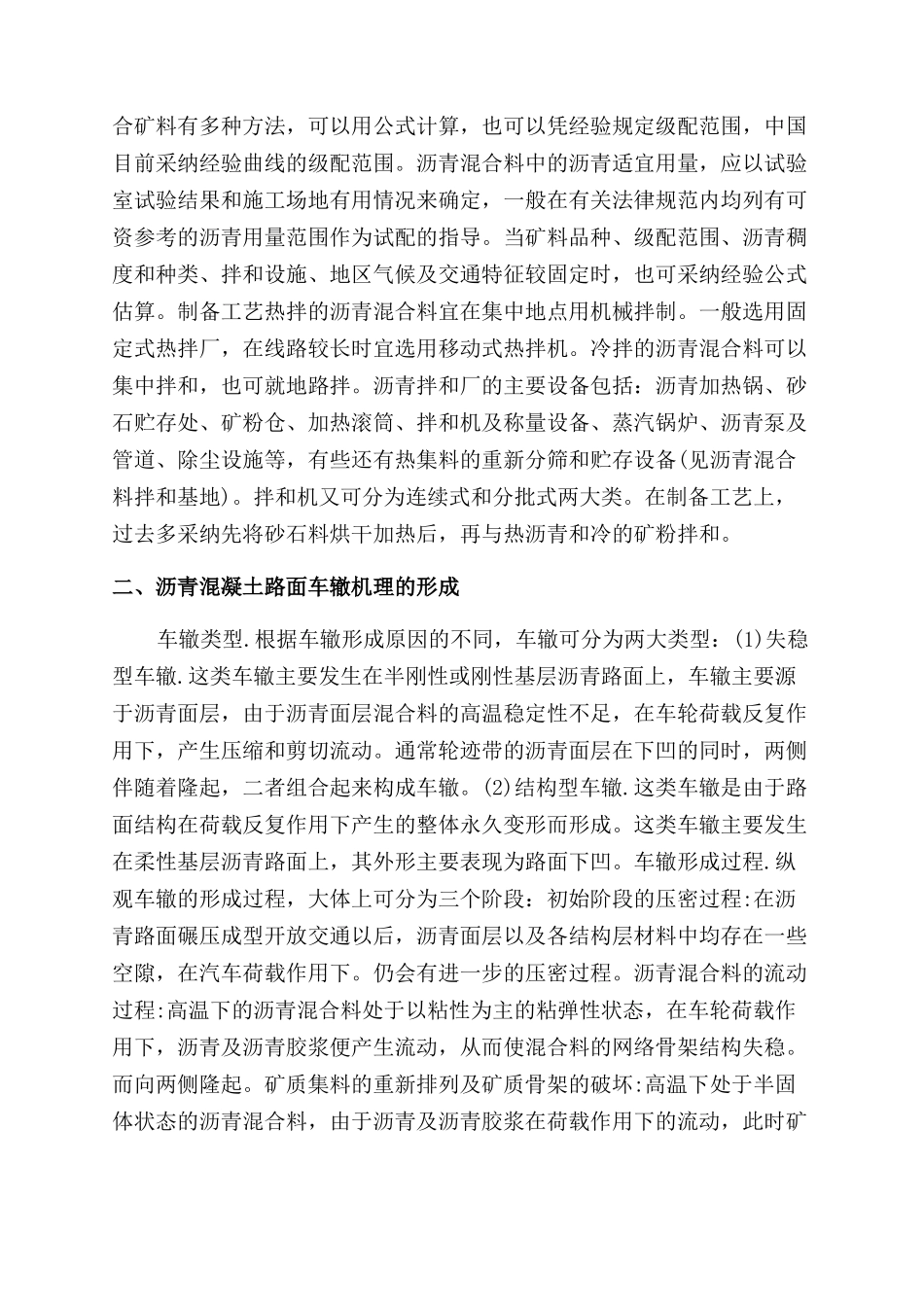

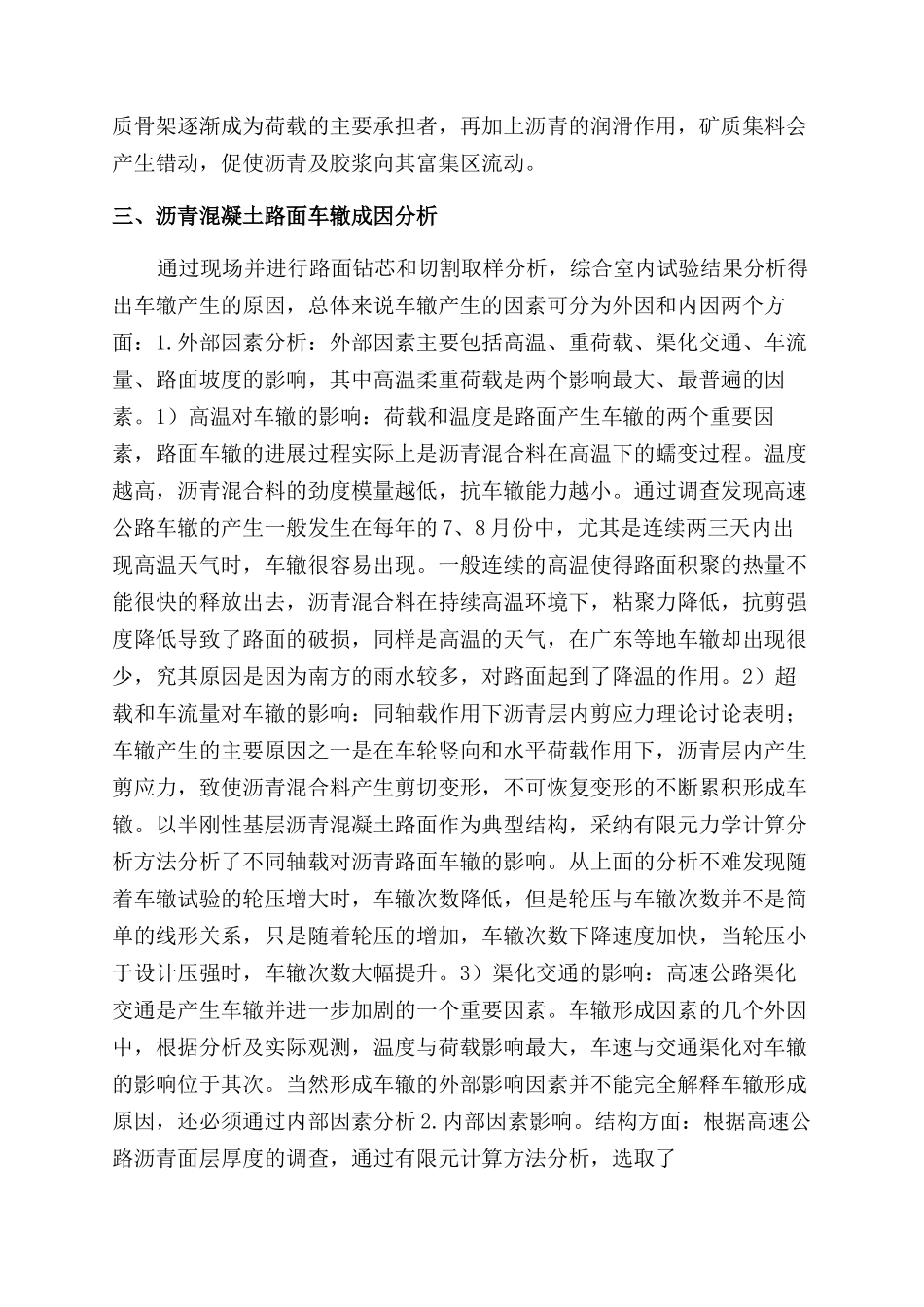

选择沥青混凝土矿料级配时要兼顾两者，以达到加入适量沥青后混合料能形成
