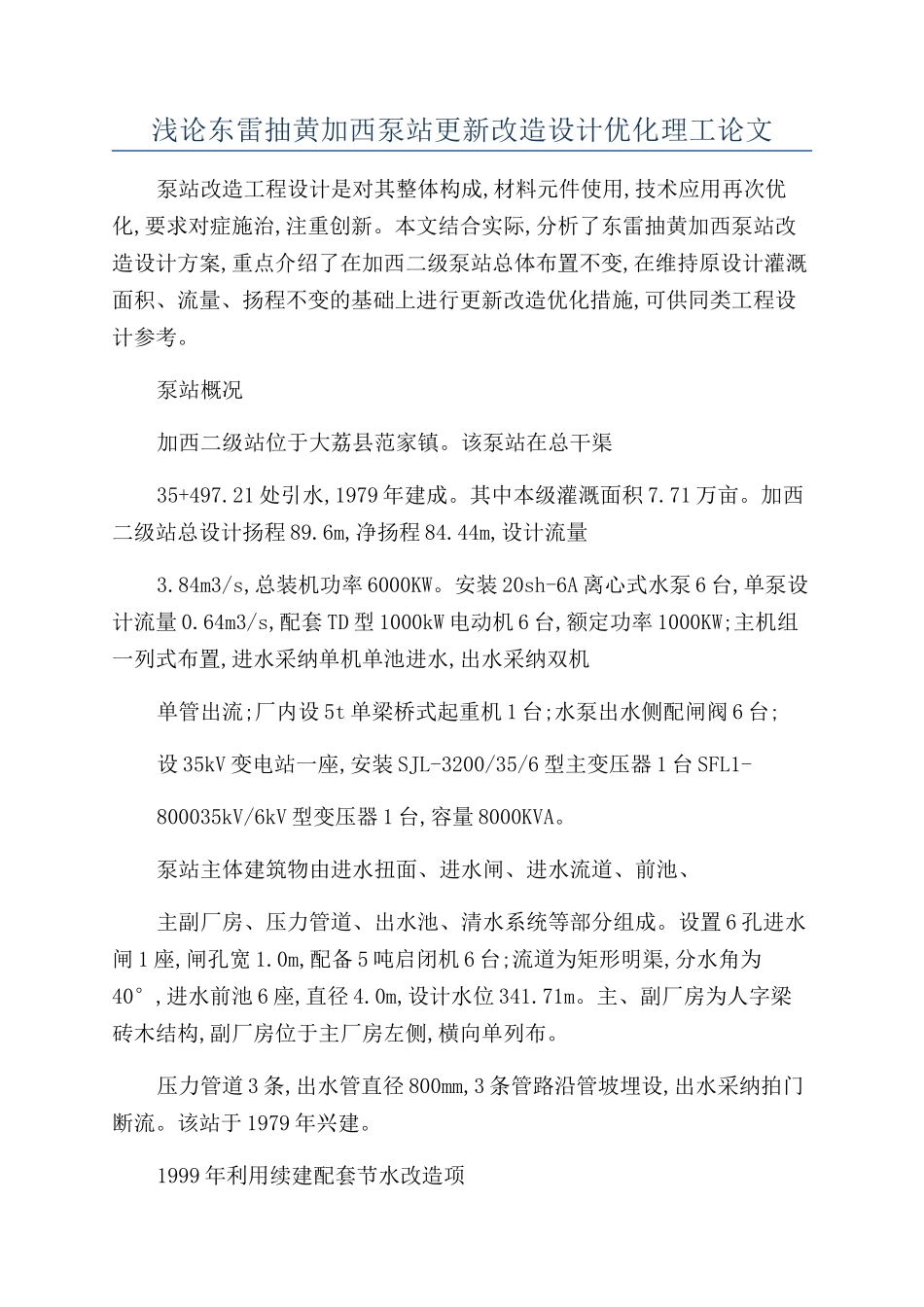

浅论东雷抽黄加西泵站更新改造设计优化理工论文

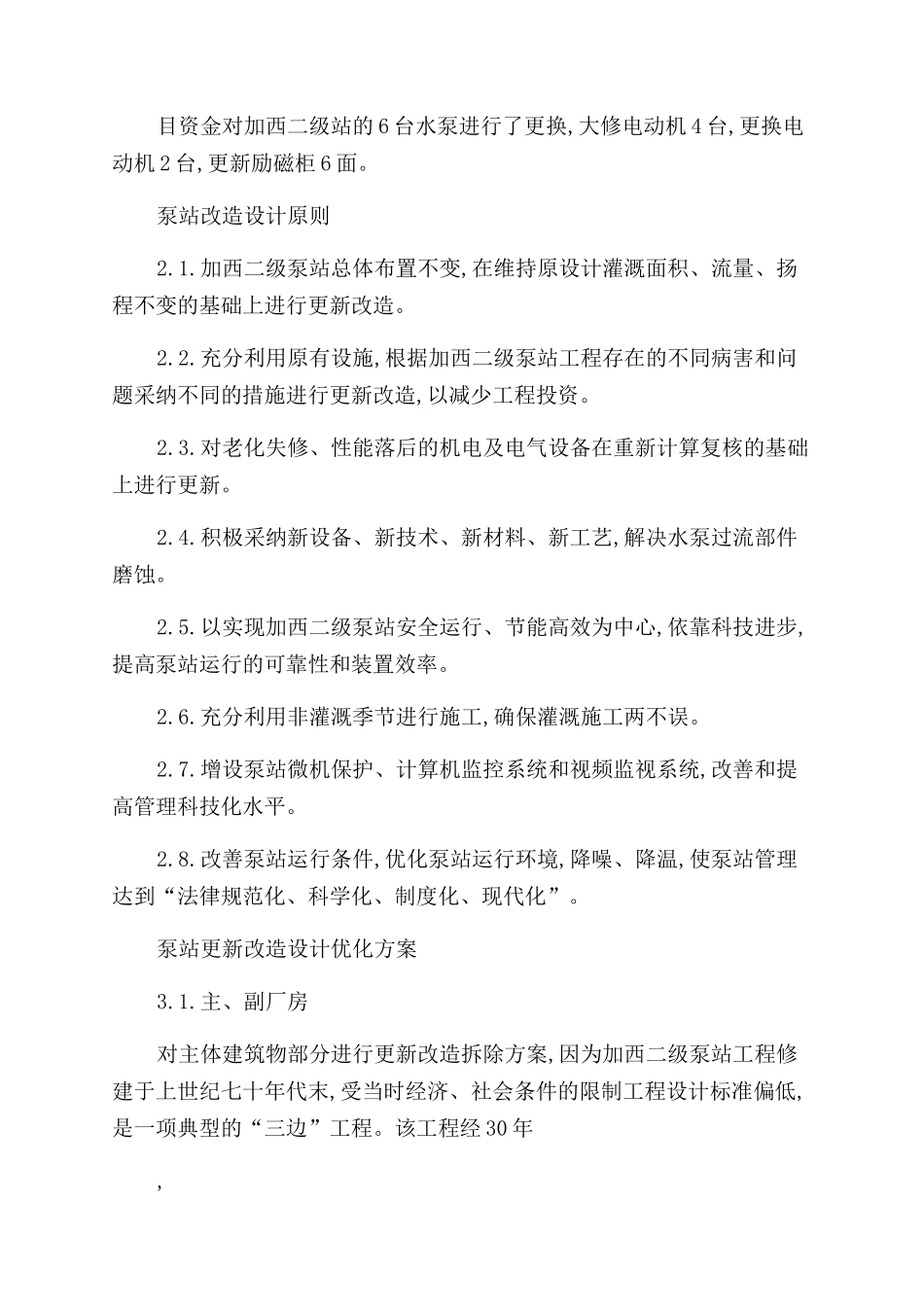

浅论东雷抽黄加西泵站更新改造设计优化理工论文泵站改造工程设计是对其整体构成,材料元件使用,技术应用再次优化,要求对症施治,注重创新。本文结合实际,分析了东雷抽黄加西泵站改造设计方案,重点介绍了在加西二级泵站总体布置不变,在维持原设计灌溉面积、流量、扬程不变的基础上进行更新改造优化措施,可供同类工程设计参考。泵站概况加西二级站位于大荔县范家镇。该泵站在总干渠35+497.21 处引水,1979 年建成。其中本级灌溉面积 7.71 万亩。加西二级站总设计扬程 89.6m,净扬程 84.44m,设计流量3.84m3/s,总装机功率 6000KW。安装 20sh-6A 离心式水泵 6 台,单泵设计流量 0.64m3/s,配套 TD 型 1000kW 电动机 6 台,额定功率 1000KW;主机组一列式布置,进水采纳单机单池进水,出水采纳双机单管出流;厂内设 5t 单梁桥式起重机 1 台;水泵出水侧配闸阀 6 台;设 35kV 变电站一座,安装 SJL-3200/35/6 型主变压器 1 台 SFL1-800035kV/6kV 型变压器 1 台,容量 8000KVA。泵站主体建筑物由进水扭面、进水闸、进水流道、前池、主副厂房、压力管道、出水池、清水系统等部分组成。设置 6 孔进水闸 1 座,闸孔宽 1.0m,配备 5 吨启闭机 6 台;流道为矩形明渠,分水角为40°,进水前池 6 座,直径 4.0m,设计水位 341.71m。主、副厂房为人字梁砖木结构,副厂房位于主厂房左侧,横向单列布。压力管道 3 条,出水管直径 800mm,3 条管路沿管坡埋设,出水采纳拍门断流。该站于 1979 年兴建。1999 年利用续建配套节水改造项目资金对加西二级站的 6 台水泵进行了更换,大修电动机 4 台,更换电动机 2 台,更新励磁柜 6 面。泵站改造设计原则2.1.加西二级泵站总体布置不变,在维持原设计灌溉面积、流量、扬程不变的基础上进行更新改造。2.2.充分利用原有设施,根据加西二级泵站工程存在的不同病害和问题采纳不同的措施进行更新改造,以减少工程投资。2.3.对老化失修、性能落后的机电及电气设备在重新计算复核的基础上进行更新。2.4.积极采纳新设备、新技术、新材料、新工艺,解决水泵过流部件磨蚀。2.5.以实现加西二级泵站安全运行、节能高效为中心,依靠科技进步,提高泵站运行的可靠性和装置效率。2.6.充分利用非灌溉季节进行施工,确保灌溉施工两不误。2.7.增设泵站微机保护、计算机监控系统和视频监视系统,改善和提高管理科技化水平。2.8.改善泵站运行条件,优化泵站运行环境,降噪、降温,使泵站管理达到“法律规范化、科学化、制...
