浅谈PLC在大型变压器冷却控制系统中的应用

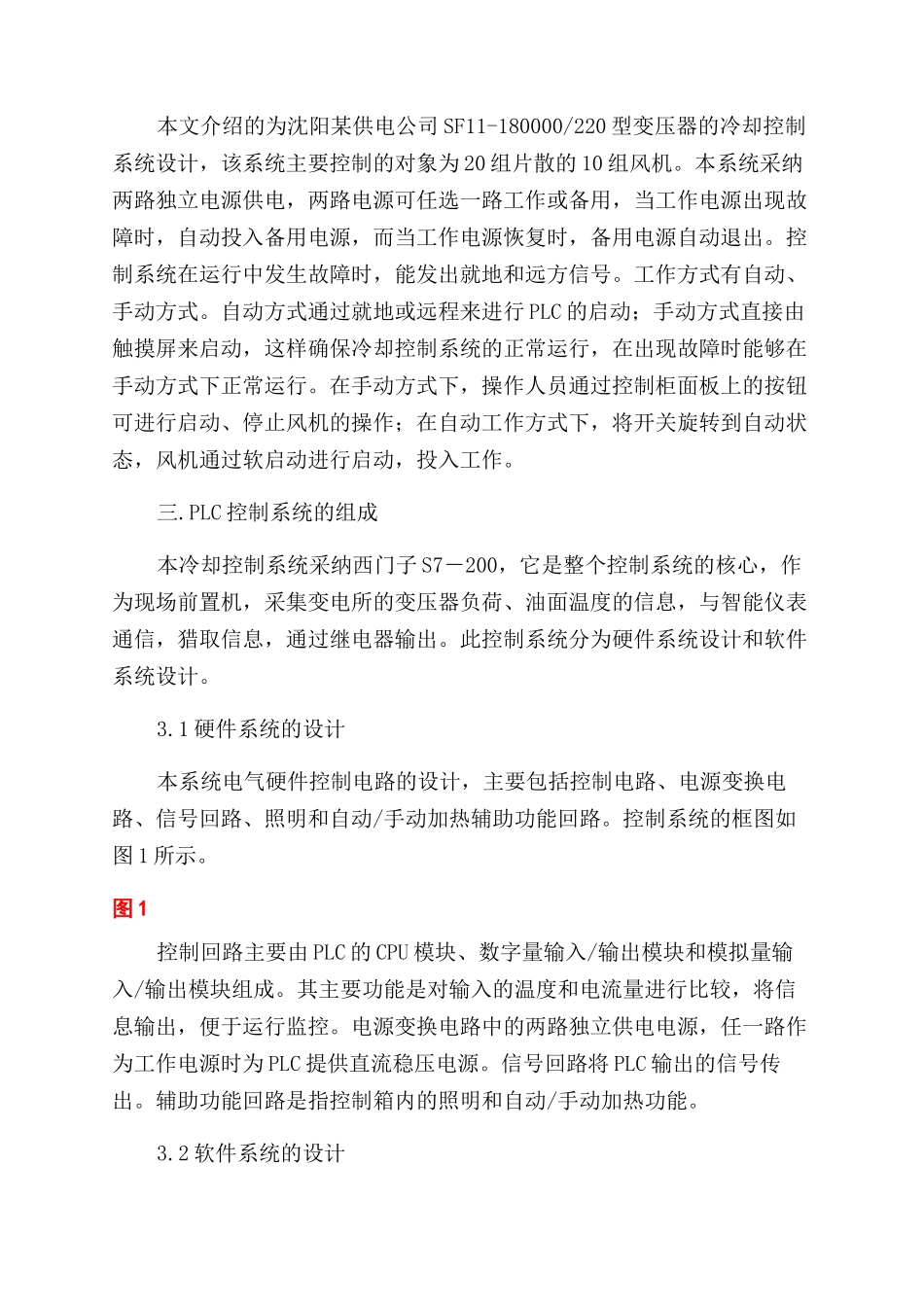

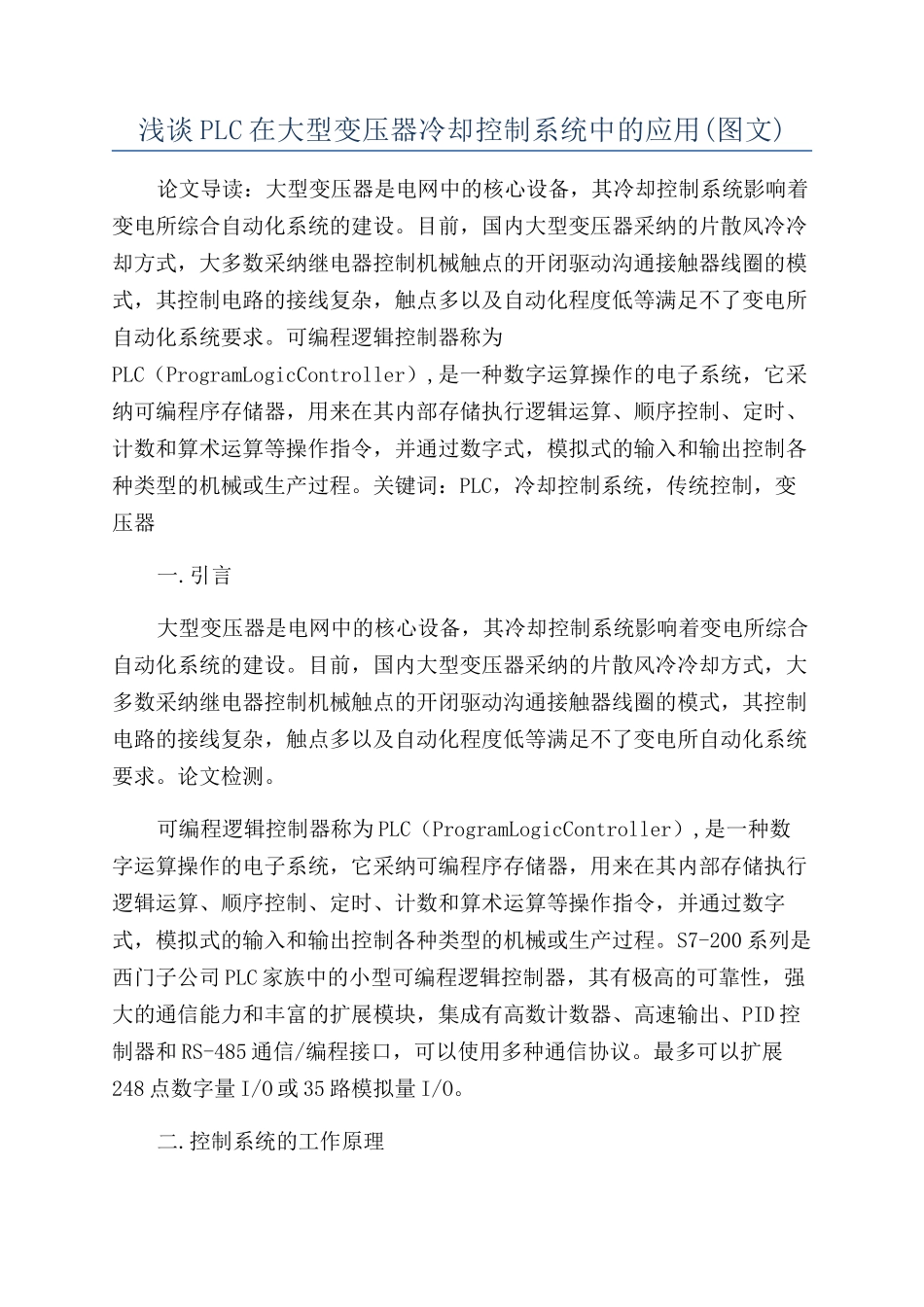

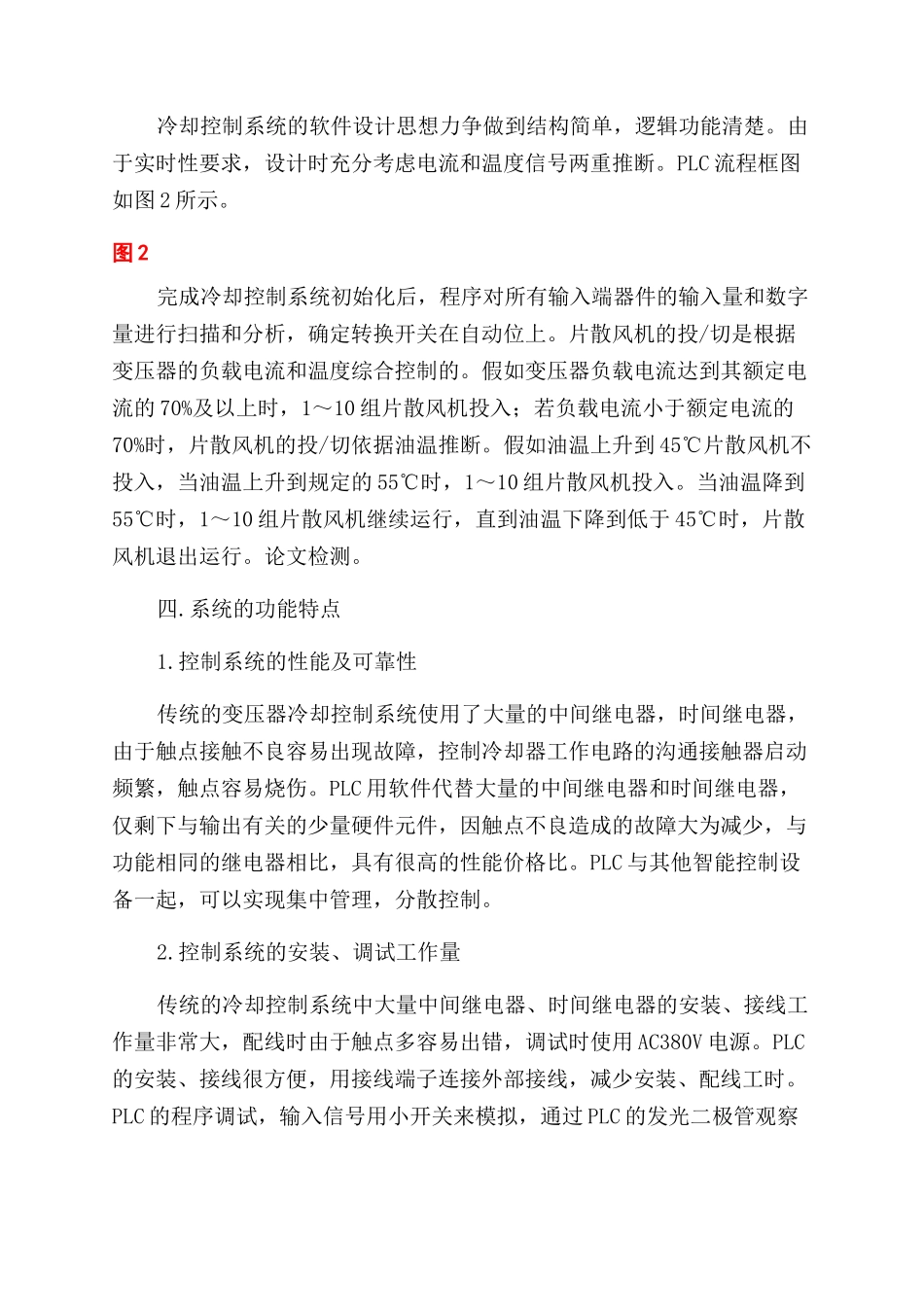

浅谈 PLC 在大型变压器冷却控制系统中的应用(图文)论文导读：大型变压器是电网中的核心设备，其冷却控制系统影响着变电所综合自动化系统的建设。目前，国内大型变压器采纳的片散风冷冷却方式，大多数采纳继电器控制机械触点的开闭驱动沟通接触器线圈的模式，其控制电路的接线复杂，触点多以及自动化程度低等满足不了变电所自动化系统要求。可编程逻辑控制器称为PLC（ProgramLogicController）,是一种数字运算操作的电子系统，它采纳可编程序存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作指令，并通过数字式，模拟式的输入和输出控制各种类型的机械或生产过程。关键词：PLC，冷却控制系统，传统控制，变压器一.引言大型变压器是电网中的核心设备，其冷却控制系统影响着变电所综合自动化系统的建设。目前，国内大型变压器采纳的片散风冷冷却方式，大多数采纳继电器控制机械触点的开闭驱动沟通接触器线圈的模式，其控制电路的接线复杂，触点多以及自动化程度低等满足不了变电所自动化系统要求。论文检测。可编程逻辑控制器称为 PLC（ProgramLogicController）,是一种数字运算操作的电子系统，它采纳可编程序存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作指令，并通过数字式，模拟式的输入和输出控制各种类型的机械或生产过程。S7-200 系列是西门子公司 PLC 家族中的小型可编程逻辑控制器，其有极高的可靠性，强大的通信能力和丰富的扩展模块，集成有高数计数器、高速输出、PID 控制器和 RS-485 通信/编程接口，可以使用多种通信协议。最多可以扩展248 点数字量 I/O 或 35 路模拟量 I/O。二.控制系统的工作原理本文介绍的为沈阳某供电公司 SF11-180000/220 型变压器的冷却控制系统设计，该系统主要控制的对象为 20 组片散的 10 组风机。本系统采纳两路独立电源供电，两路电源可任选一路工作或备用，当工作电源出现故障时，自动投入备用电源，而当工作电源恢复时，备用电源自动退出。控制系统在运行中发生故障时，能发出就地和远方信号。工作方式有自动、手动方式。自动方式通过就地或远程来进行 PLC 的启动；手动方式直接由触摸屏来启动，这样确保冷却控制系统的正常运行，在出现故障时能够在手动方式下正常运行。在手动方式下，操作人员通过控制柜面板上的按钮可进行启动、停止风机的操作；在自动工作方式下，将开关旋转到自动状态，风机通过软启动进行启动，...
