演示文档弹簧圈数确定

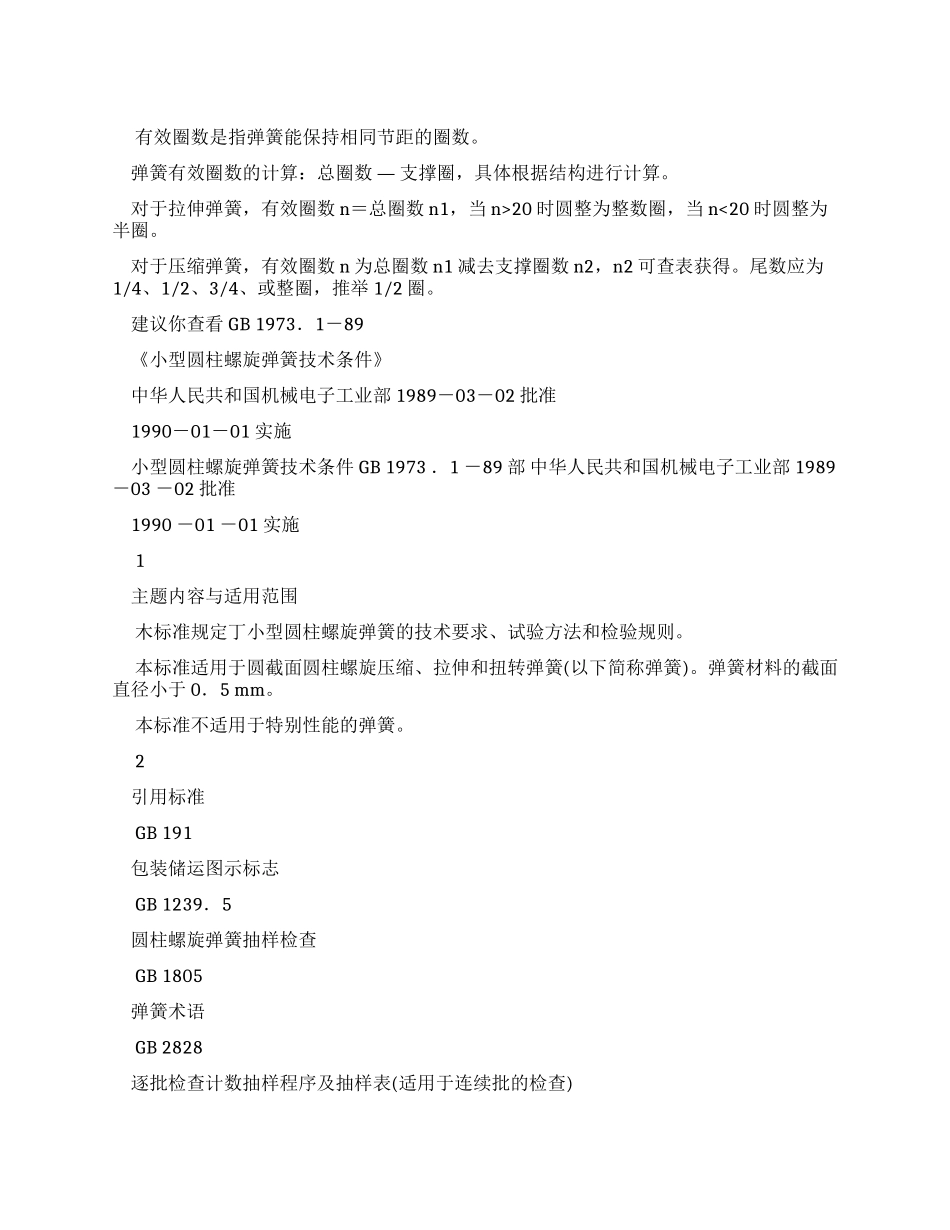

有效圈数是指弹簧能保持相同节距的圈数。 — 弹簧有效圈数的计算：总圈数支撑圈，具体根据结构进行计算。 对于拉伸弹簧，有效圈数 n ＝总圈数 n1 ，当 n>20 时圆整为整数圈，当 n<20 时圆整为半圈。 对于压缩弹簧，有效圈数 n 为总圈数 n1 减去支撑圈数 n2，n2 可查表获得。尾数应为1/4、1/2、3/4 、或整圈，推举 1/2 圈。 建议你查看 GB 1973．1－89 《小型圆柱螺旋弹簧技术条件》 中华人民共和国机械电子工业部 1989－03－02 批准 1990－01－01 实施 小型圆柱螺旋弹簧技术条件 GB 1973 ．1 －89 部 中华人民共和国机械电子工业部 1989 －03 －02 批准 1990 －01 －01 实施 1 主题内容与适用范围 木标准规定丁小型圆柱螺旋弹簧的技术要求、试验方法和检验规则。 本标准适用于圆截面圆柱螺旋压缩、拉伸和扭转弹簧(以下简称弹簧)。弹簧材料的截面 直径小于 0．5 mm。 本标准不适用于特别性能的弹簧。 2 引用标准 GB 191 包装储运图示标志 GB 1239．5 圆柱螺旋弹簧抽样检查 GB 1805 弹簧术语 GB 2828 逐批检查计数抽样程序及抽样表(适用于连续批的检查) GB 3123 硅青铜线 GB 3124 锡青铜线 GB 3134 铍青铜线 GB 4357 碳素弹簧钢丝 GB 4358 琴钢丝 GB 4459．4 机械制图 弹簧画法 GB 4879 防锈包装 GB 6543 瓦楞纸箱 YB(T) 11 弹簧用不锈钢丝 3 技术要求 3．1 产品应符合本标准的要求，并按经规定程序批准的产品图样及技术文件制造。 3．2 极限偏差的等级 弹簧特性与尺寸的极限偏差分为 1、2、3 三个等级。各项目的等级应根据使用需要分别独立选定，并在图样上注明，未注明的则由制造厂从标准中选定。 3．3 压缩和拉伸弹簧的弹簧特性及其极限偏差 3．3．1 弹簧特性 压缩(或拉伸)弹簧的弹簧特性为指定高度(或长度)的负荷或刚度。 3．3．1．1 在指定高度(或长度) 的负荷下，弹簧的变形量应在试验负荷时变形量的 20％～80％之间。 试验负荷 Ps：测定弹簧特性时在弹簧上允许承载的最大负荷。 试验应力sτ：测定弹簧特性时在弹簧上允许承载的最大应力。 3．3．1．2 弹簧刚度在特别需要时采纳，其变形量应在试验负荷下变形量的 30％～70％之间。 3．3．1．3 指定高度(或长度)时的负荷和刚度不得同时考核。 3．3．2 弹簧特性的极限偏差 3．3．2．1 指定高度(或长度) 时负荷的极限偏差见表 1。 3．3．2．2 刚度的极限偏差...
