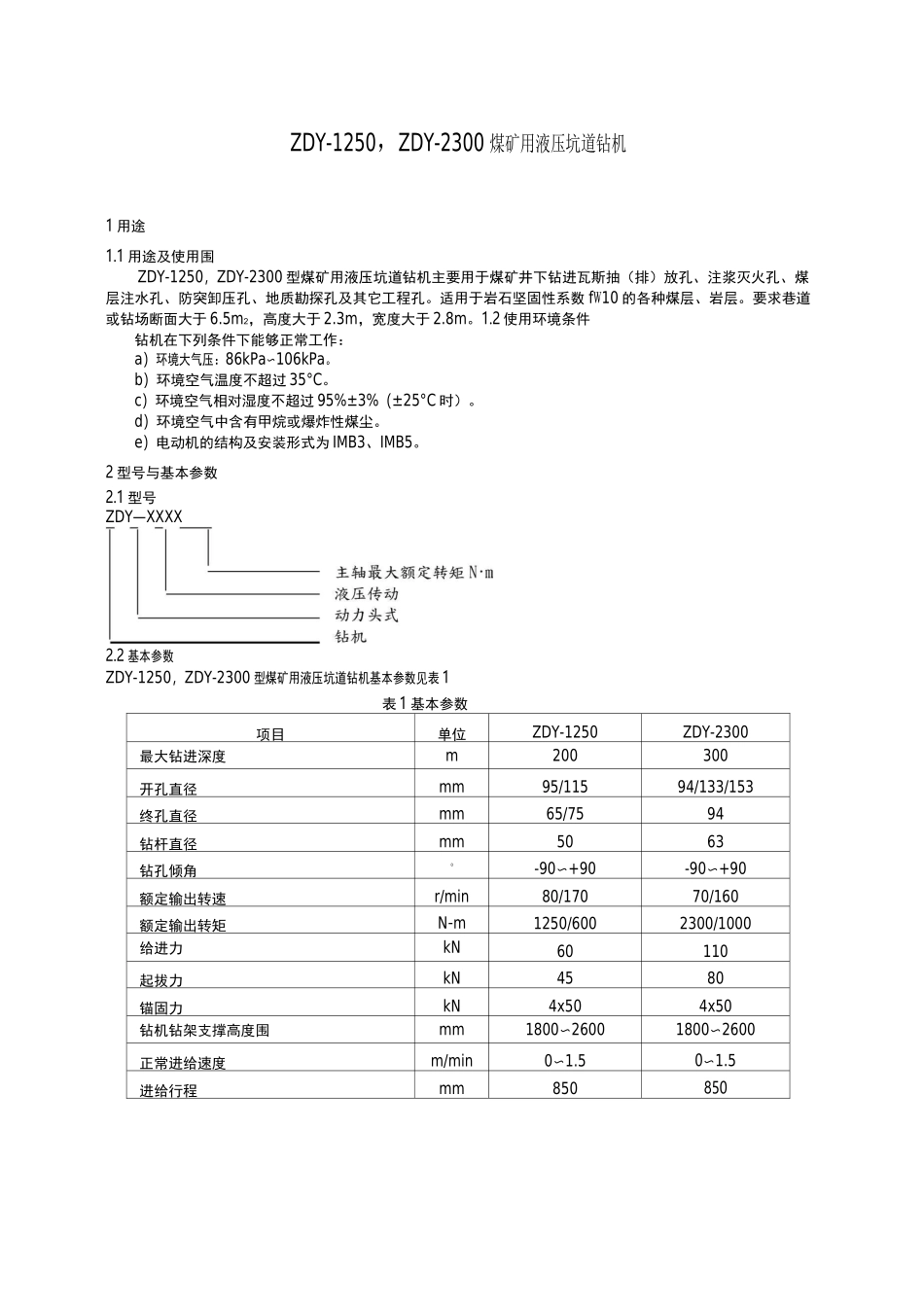

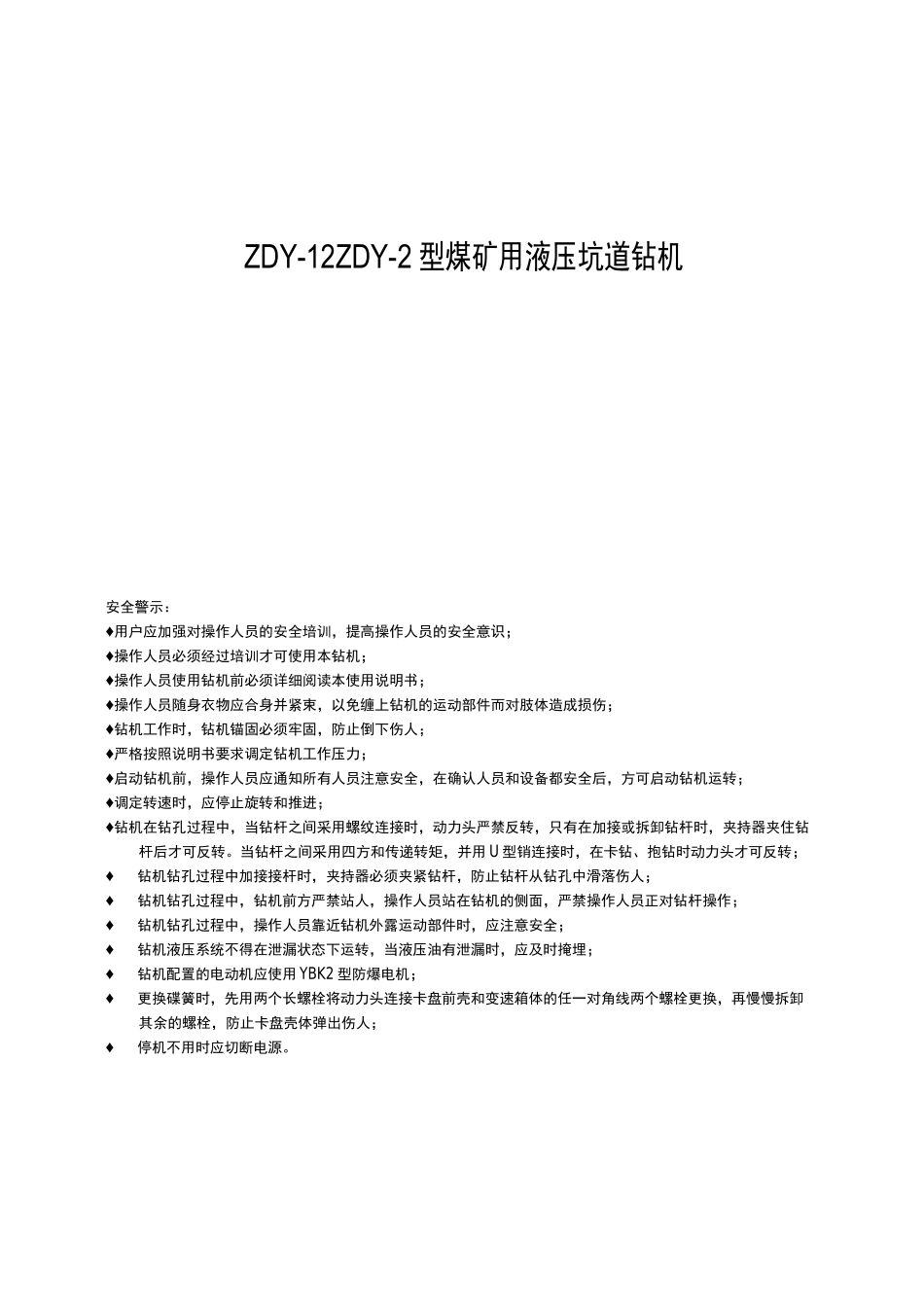

ZDY-12ZDY-2 型煤矿用液压坑道钻机安全警示：♦用户应加强对操作人员的安全培训，提高操作人员的安全意识；♦操作人员必须经过培训才可使用本钻机；♦操作人员使用钻机前必须详细阅读本使用说明书；♦操作人员随身衣物应合身并紧束，以免缠上钻机的运动部件而对肢体造成损伤；♦钻机工作时，钻机锚固必须牢固，防止倒下伤人；♦严格按照说明书要求调定钻机工作压力；♦启动钻机前，操作人员应通知所有人员注意安全，在确认人员和设备都安全后，方可启动钻机运转；♦调定转速时，应停止旋转和推进；♦钻机在钻孔过程中，当钻杆之间采用螺纹连接时，动力头严禁反转，只有在加接或拆卸钻杆时，夹持器夹住钻杆后才可反转。当钻杆之间采用四方和传递转矩，并用 U 型销连接时，在卡钻、抱钻时动力头才可反转；♦钻机钻孔过程中加接接杆时，夹持器必须夹紧钻杆，防止钻杆从钻孔中滑落伤人；♦钻机钻孔过程中，钻机前方严禁站人，操作人员站在钻机的侧面，严禁操作人员正对钻杆操作；♦钻机钻孔过程中，操作人员靠近钻机外露运动部件时，应注意安全；♦钻机液压系统不得在泄漏状态下运转，当液压油有泄漏时，应及时掩埋；♦钻机配置的电动机应使用 YBK2 型防爆电机；♦更换碟簧时，先用两个长螺栓将动力头连接卡盘前壳和变速箱体的任一对角线两个螺栓更换，再慢慢拆卸其余的螺栓，防止卡盘壳体弹出伤人；♦停机不用时应切断电源。ZDY-1250，ZDY-2300 煤矿用液压坑道钻机1 用途1.1 用途及使用围ZDY-1250，ZDY-2300 型煤矿用液压坑道钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。适用于岩石坚固性系数 fW10 的各种煤层、岩层。要求巷道或钻场断面大于 6.5m2，高度大于 2.3m，宽度大于 2.8m。1.2 使用环境条件钻机在下列条件下能够正常工作：a）环境大气压：86kPa〜106kPa。b）环境空气温度不超过 35°C。c）环境空气相对湿度不超过 95%±3%（±25°C 时）。d）环境空气中含有甲烷或爆炸性煤尘。e）电动机的结构及安装形式为 IMB3、IMB5。2 型号与基本参数2.1 型号ZDY—XXXX2.2 基本参数ZDY-1250，ZDY-2300 型煤矿用液压坑道钻机基本参数见表 1表 1 基本参数项目单位ZDY-1250ZDY-2300最大钻进深度m200300开孔直径mm95/11594/133/153终孔直径mm65/7594钻杆直径mm5063钻孔倾角0-90〜+90-90〜+90额定输出转速r/min80/17070/160额定输出转矩N-m1250/6002300/1000给进力kN60...
