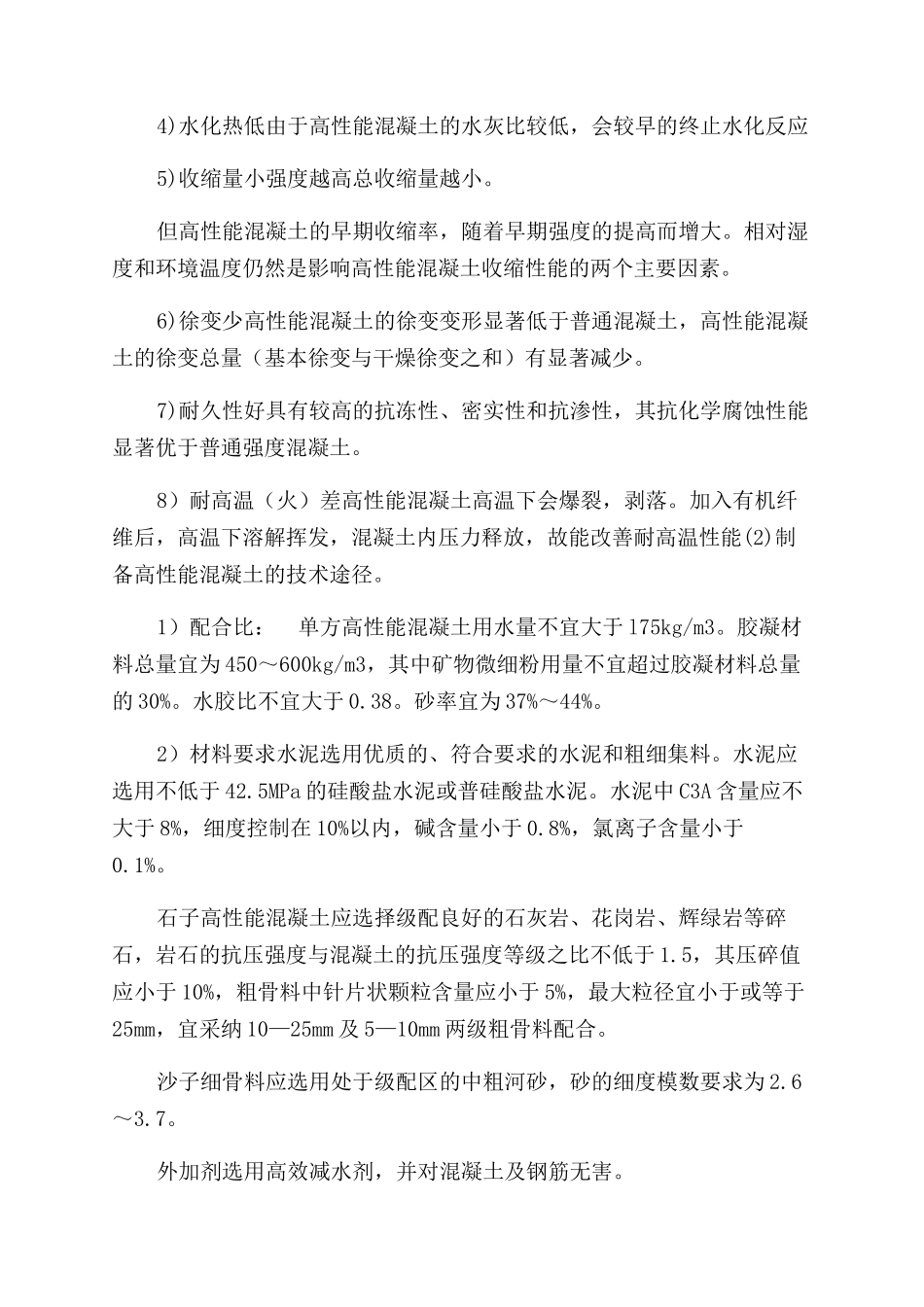

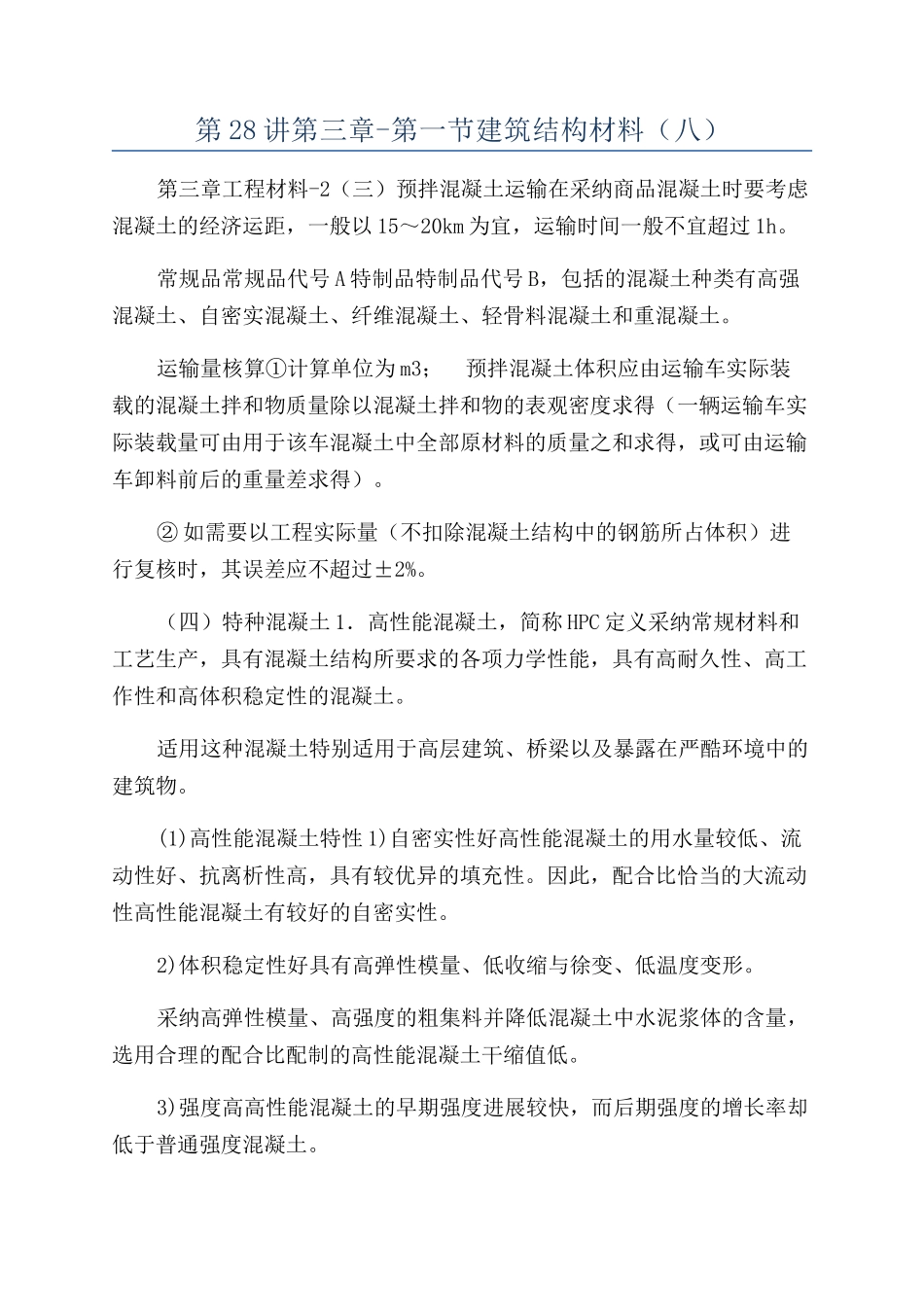

第 28 讲第三章-第一节建筑结构材料（八）第三章工程材料-2（三）预拌混凝土运输在采纳商品混凝土时要考虑混凝土的经济运距，一般以 15～20km 为宜，运输时间一般不宜超过 1h。常规品常规品代号 A 特制品特制品代号 B，包括的混凝土种类有高强混凝土、自密实混凝土、纤维混凝土、轻骨料混凝土和重混凝土。运输量核算①计算单位为 m3； 预拌混凝土体积应由运输车实际装载的混凝土拌和物质量除以混凝土拌和物的表观密度求得（一辆运输车实际装载量可由用于该车混凝土中全部原材料的质量之和求得，或可由运输车卸料前后的重量差求得）。② 如需要以工程实际量（不扣除混凝土结构中的钢筋所占体积）进行复核时，其误差应不超过±2%。（四）特种混凝土 1．高性能混凝土，简称 HPC 定义采纳常规材料和工艺生产，具有混凝土结构所要求的各项力学性能，具有高耐久性、高工作性和高体积稳定性的混凝土。适用这种混凝土特别适用于高层建筑、桥梁以及暴露在严酷环境中的建筑物。(1)高性能混凝土特性 1)自密实性好高性能混凝土的用水量较低、流动性好、抗离析性高，具有较优异的填充性。因此，配合比恰当的大流动性高性能混凝土有较好的自密实性。2)体积稳定性好具有高弹性模量、低收缩与徐变、低温度变形。采纳高弹性模量、高强度的粗集料并降低混凝土中水泥浆体的含量，选用合理的配合比配制的高性能混凝土干缩值低。3)强度高高性能混凝土的早期强度进展较快，而后期强度的增长率却低于普通强度混凝土。4)水化热低由于高性能混凝土的水灰比较低，会较早的终止水化反应5)收缩量小强度越高总收缩量越小。但高性能混凝土的早期收缩率，随着早期强度的提高而增大。相对湿度和环境温度仍然是影响高性能混凝土收缩性能的两个主要因素。6)徐变少高性能混凝土的徐变变形显著低于普通混凝土，高性能混凝土的徐变总量（基本徐变与干燥徐变之和）有显著减少。7)耐久性好具有较高的抗冻性、密实性和抗渗性，其抗化学腐蚀性能显著优于普通强度混凝土。8）耐高温（火）差高性能混凝土高温下会爆裂，剥落。加入有机纤维后，高温下溶解挥发，混凝土内压力释放，故能改善耐高温性能(2)制备高性能混凝土的技术途径。1）配合比： 单方高性能混凝土用水量不宜大于 l75kg/m3。胶凝材料总量宜为 450～600kg/m3，其中矿物微细粉用量不宜超过胶凝材料总量的 30%。水胶比不宜大于 0.38。砂率宜为 37%～44%。2）材料要求水泥选用优质的、符合要求的水泥和粗细集料...
