人工挖孔桩技术交底书详解

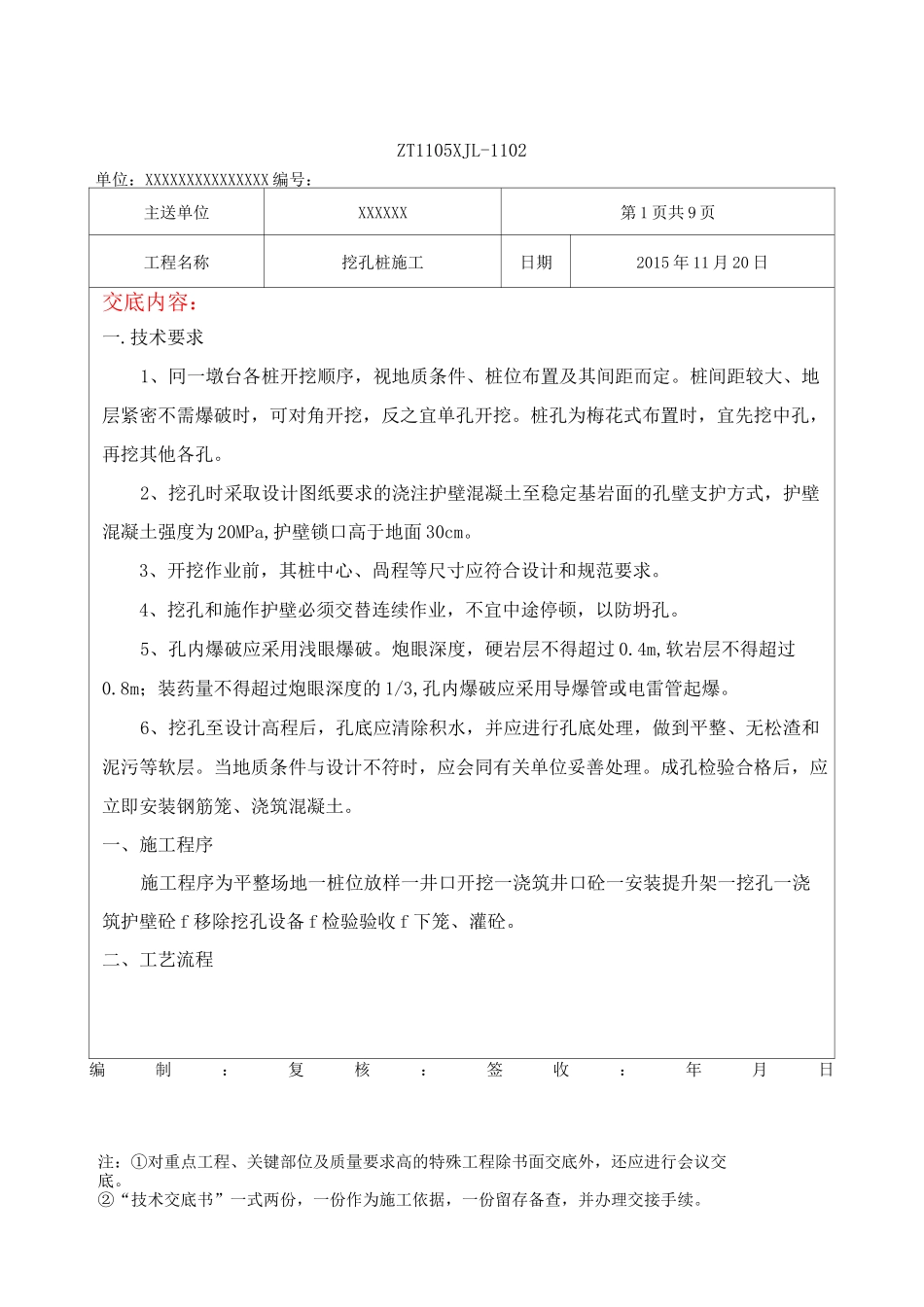

注：①对重点工程、关键部位及质量要求高的特殊工程除书面交底外，还应进行会议交底。②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续。ZT1105XJL-1102单位：XXXXXXXXXXXXXXX 编号：主送单位XXXXXX第 1 页共 9 页工程名称挖孔桩施工日期2015 年 11 月 20 日交底内容：一.技术要求1、冋一墩台各桩开挖顺序，视地质条件、桩位布置及其间距而定。桩间距较大、地层紧密不需爆破时，可对角开挖，反之宜单孔开挖。桩孔为梅花式布置时，宜先挖中孔，再挖其他各孔。2、挖孔时采取设计图纸要求的浇注护壁混凝土至稳定基岩面的孔壁支护方式，护壁混凝土强度为 20MPa,护壁锁口高于地面 30cm。3、开挖作业前，其桩中心、咼程等尺寸应符合设计和规范要求。4、挖孔和施作护壁必须交替连续作业，不宜中途停顿，以防坍孔。5、孔内爆破应采用浅眼爆破。炮眼深度，硬岩层不得超过 0.4m,软岩层不得超过0.8m；装药量不得超过炮眼深度的 1/3,孔内爆破应采用导爆管或电雷管起爆。6、挖孔至设计高程后，孔底应清除积水，并应进行孔底处理，做到平整、无松渣和泥污等软层。当地质条件与设计不符时，应会同有关单位妥善处理。成孔检验合格后，应立即安装钢筋笼、浇筑混凝土。一、施工程序施工程序为平整场地一桩位放样一井口开挖一浇筑井口砼一安装提升架一挖孔一浇筑护壁砼 f 移除挖孔设备 f 检验验收 f 下笼、灌砼。二、工艺流程编制：复核：签收：年月日技术交底书注：①对重点工程、关键部位及质量要求高的特殊工程除书面交底外，还应进行会议交底。②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续。ZT1105XJL-1102单位：XXXXXXXXXXXXXXX 编号：编制：复核：签收：年月日技术交底书ZT1105XJL-1102单位：XXXXXXXXXXXXXXX 编号：主送单位XXXXXX第 3 页共 9 页工程名称挖孔桩施工日期2015 年 11 月 20 日交底内容：四.施工要求1 施工准备挖孔前要做好以下施工准备：平整场地，修通弃土道路，接通水电，备好机、料具；做好孔口防排水设施；施测墩台及孔位控制中线，做好护桩；对挖孔场地进行围护，防止土石等杂物滚入孔内。孔口附近堆放机具材料以不增加孔壁压力为宜。2 施工工艺2.1 测量放样进行施工放样，施工队配合测量班按设计图纸定出孔位，经检杳无误后，由施工队埋设十字护桩，十字护桩必须用砂浆或混凝土进行加固保护，以备开挖过程中对桩位进行检验。2.2 桩孔开挖采用从...
