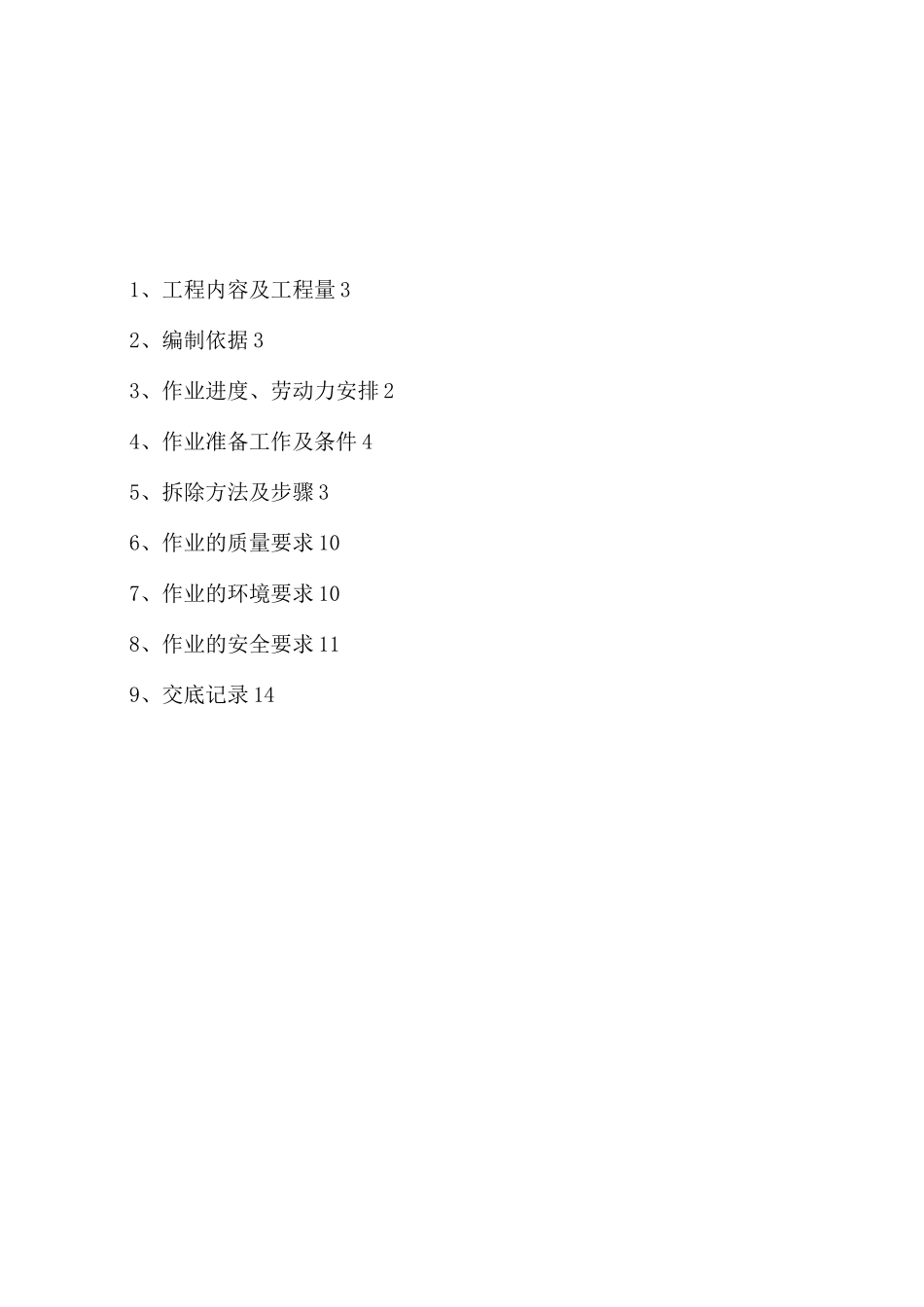

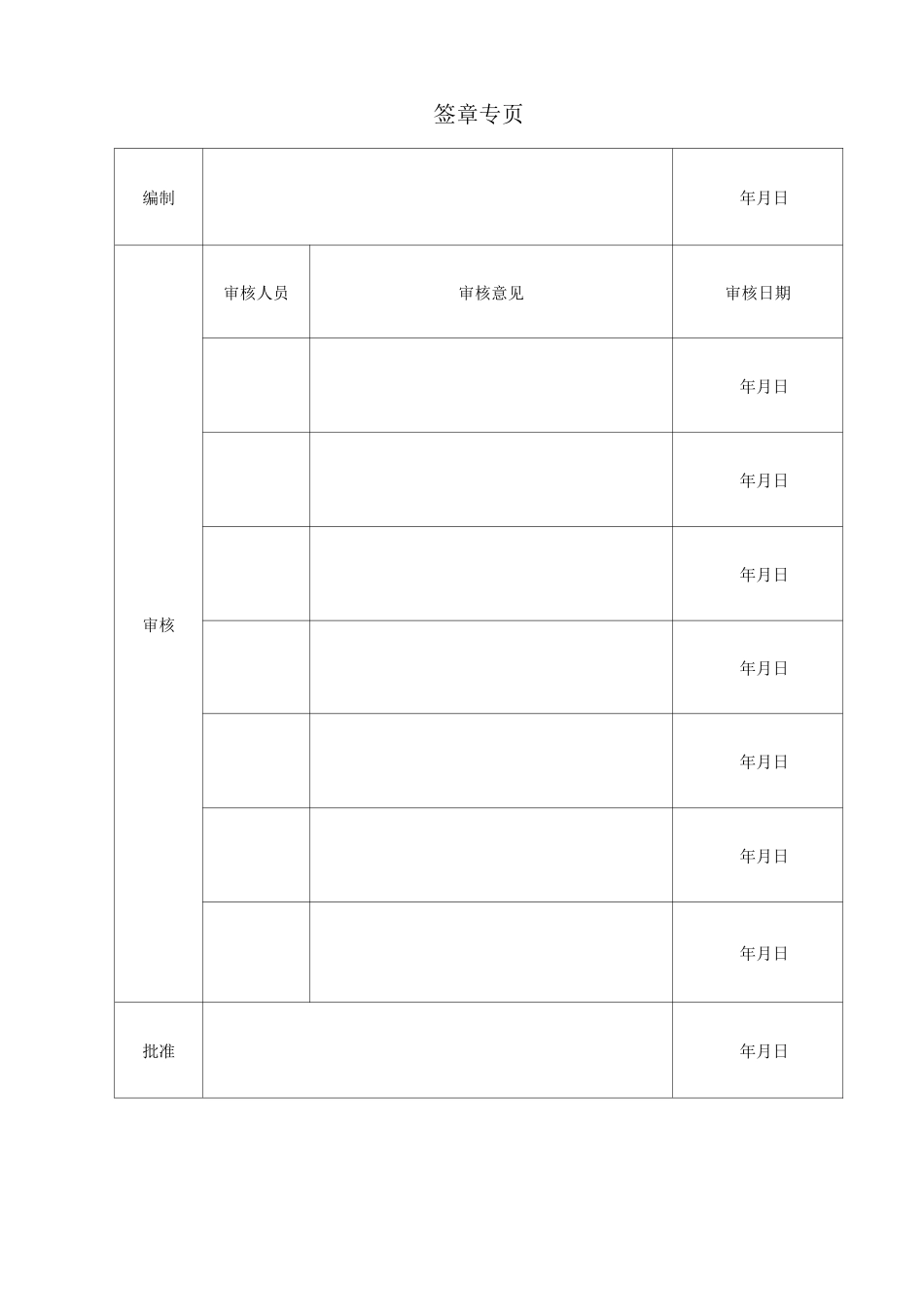

签章专页编制年月日审核审核人员审核意见审核日期年月日年月日年月日年月日年月日年月日年月日批准年月日1、工程内容及工程量 32、编制依据 33、作业进度、劳动力安排 24、作业准备工作及条件 45、拆除方法及步骤 36、作业的质量要求 107、作业的环境要求 108、作业的安全要求 119、交底记录 14C£3C 杲北电力第一工程公司m 国能建 TM血 hd于罰 Flid±ftrffl-End-wingCo三河发电有限责任公司#4 锅炉低温省煤器改造工程烟道拆除及烟道安装东电四公司质量/安全/环境体系方针永循法律法规永系员工安康永建满意电厂永护绿色家园31、工程内容及工程量4.1 工程概况三河电厂二期工程扩建 2X300MW 机组为热电联产工程，机组选型为国产抽汽供热式机组。二期工程于 2006 年 3 月 1 日开工，二期两台机组分别于 2007 年 8 月及 11 月投产。#4 锅炉排烟温度均比较高，约在 125°C〜150°C 左右，为了降低供电煤耗，提高机组效率，通过论证设计，增加低温省煤器，布置在除尘器入口前水平烟道处。低温省煤器额定工作压力为2.5MPa，介质入口温度 70C，出口温度 110°C。水侧进口由 1 号低加出口和 2 号低加出口的凝结水混合后（温度〜70°C）,进入省煤器，吸收热量后回到热力系统的 3 号低加入口。省煤器包括大联箱、小联箱、单层翅片管、底座。4.2 工程量:本工程为三河发电有限责任公司 4#锅炉低温省煤器改造工程。拆除原有空预器烟道56t。安装低温省煤器烟道工程包括：矩形烟道、异形件等构件组成，构件外部总体由加固筋进行加固，构件内部由内支撑杆加固，构件内部四角焊接根据设计要求分为直焊式。工程量：低温省煤器入口烟道 201、低温省煤器出口烟道 25t、壳体部分 9t、导流装置 5t。（具体工作量以现场施工最终核算量为准）2、编制依据2.1《电力建设施工及验收规范》（锅炉机组篇）[DL/T5210.2-2009]2.2《火电发电厂焊接技术规程》[DL/T869-2012]2.3《电力建设施工质量验收及评价规程》第 2 部分：锅炉机组 DL/T529.2-20092.4《安全防范工程程序与要求》[GA/T75－94]2.5《电力建设文明施工规定及考核办法》电建（1995）543 号 2.6《钢结构工程施工质量验收规范》[GB50205-2001]2.7《电力建设安全工作规程第 1 部分》：火力发电厂部分[DL5009.1-2002]2.8《建筑施工扣件式钢管脚手架安全技术规范》[JGJ130-2001]2.9《施工现场临时用电安全技术规程》[JGJ46-2005]2.10 原设备安装图纸3、作业进度、劳...
