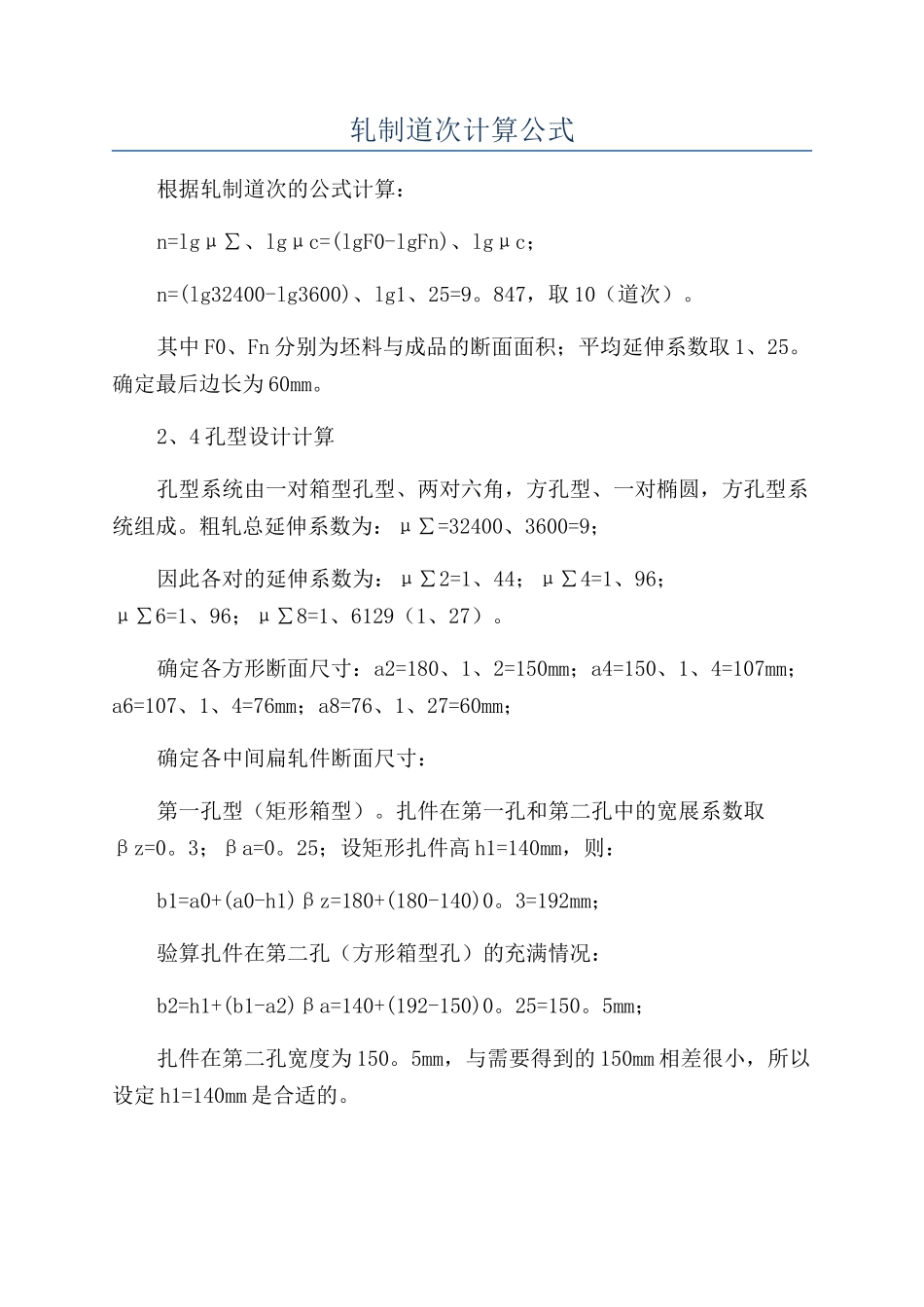

轧制道次计算公式根据轧制道次的公式计算:n=lgμ∑、lgμc=(lgF0-lgFn)、lgμc;n=(lg32400-lg3600)、lg1、25=9。847,取 10(道次)。其中 F0、Fn 分别为坯料与成品的断面面积;平均延伸系数取 1、25。确定最后边长为 60mm。2、4 孔型设计计算孔型系统由一对箱型孔型、两对六角,方孔型、一对椭圆,方孔型系统组成。粗轧总延伸系数为:μ∑=32400、3600=9;因此各对的延伸系数为:μ∑2=1、44;μ∑4=1、96;μ∑6=1、96;μ∑8=1、6129(1、27)。确定各方形断面尺寸:a2=180、1、2=150mm;a4=150、1、4=107mm;a6=107、1、4=76mm;a8=76、1、27=60mm;确定各中间扁轧件断面尺寸:第一孔型(矩形箱型)。扎件在第一孔和第二孔中的宽展系数取βz=0。3;βa=0。25;设矩形扎件高 h1=140mm,则:b1=a0+(a0-h1)βz=180+(180-140)0。3=192mm;验算扎件在第二孔(方形箱型孔)的充满情况:b2=h1+(b1-a2)βa=140+(192-150)0。25=150。5mm;扎件在第二孔宽度为 150。5mm,与需要得到的 150mm 相差很小,所以设定 h1=140mm 是合适的。第三孔型(六角孔型)。取 βl=0。7;βf=0。6。设 h3=120mm,则扎件在第三孔轧后的扎件宽度为:b3=a2+(a2-h3)βl=150+(150-120)0。7=171mm验算在第四孔的充满度:计算第四孔(对角方孔)尺寸,设R=13mm;=8mm,则:h4’=1、4a4=1、4107=149。8mm;扎件在第四孔的实际宽度为:第五孔(六角孔型)。取 βl=0。7;βf=0。5。设 h5=85mm,则在第五孔的扎件宽度为:b5=a4+(a4-h5)βl=107+(107-85)0。7=122、4mm;验算在第六孔的充满度:计算第六孔(对角孔)尺寸,设 R=12mm;=8mm,则:h6’=1、4a6=1、476=106。4mm;hk6=h6’-0。83R=106。4-0。8312=96。44mm;b6’=142a6=1、4276=107。92mm;bk6=b6’-=107。92-8=99。92mm;扎件在第六孔的实际宽度为:b6=h5+(b5-hk6)βf=85+(122、4-96。44)0。5=97。98mm
