铁路站场通信信号综合防雷技术应用VIP专享

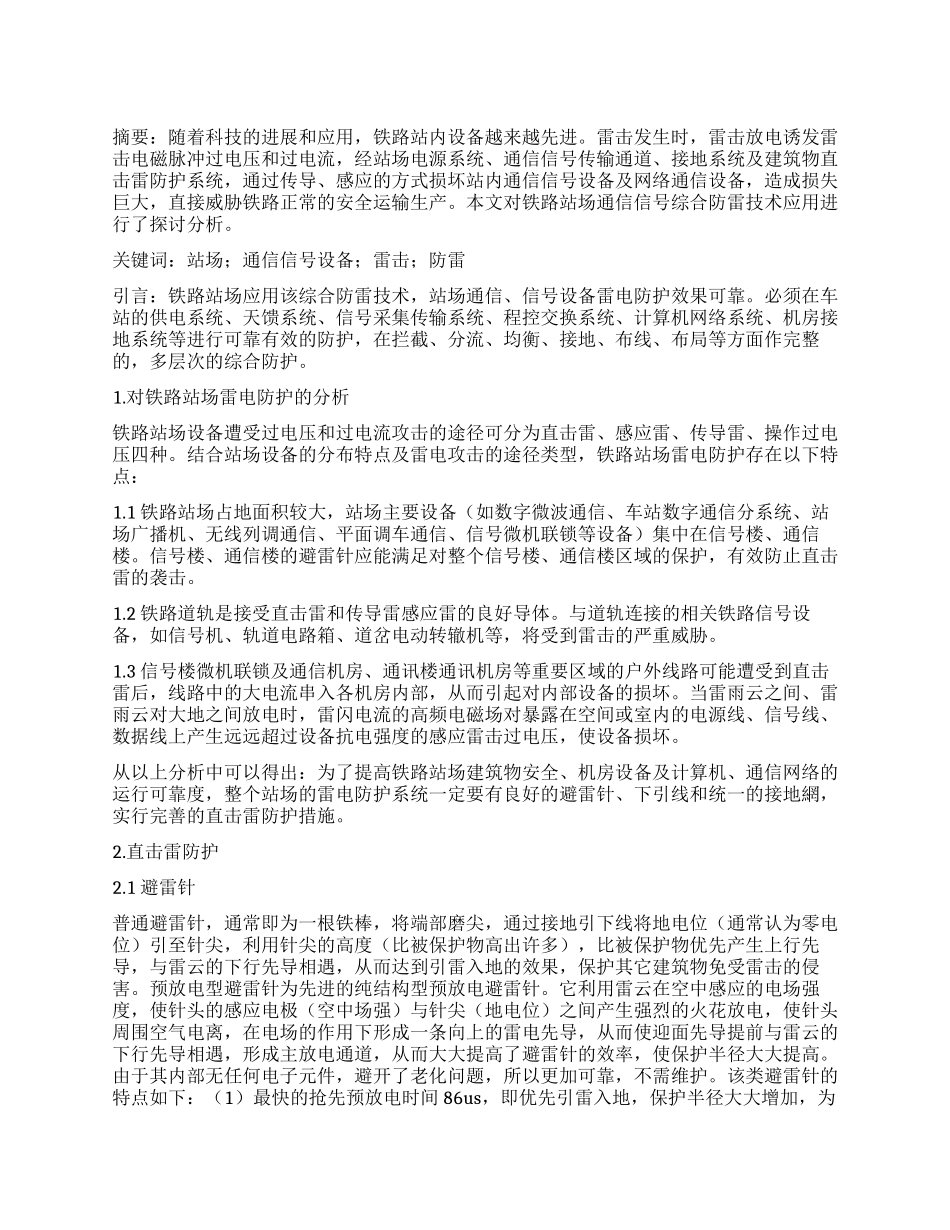

摘要：随着科技的进展和应用，铁路站内设备越来越先进。雷击发生时，雷击放电诱发雷击电磁脉冲过电压和过电流，经站场电源系统、通信信号传输通道、接地系统及建筑物直击雷防护系统，通过传导、感应的方式损坏站内通信信号设备及网络通信设备，造成损失巨大，直接威胁铁路正常的安全运输生产。本文对铁路站场通信信号综合防雷技术应用进行了探讨分析。关键词：站场；通信信号设备；雷击；防雷引言：铁路站场应用该综合防雷技术，站场通信、信号设备雷电防护效果可靠。必须在车站的供电系统、天馈系统、信号采集传输系统、程控交换系统、计算机网络系统、机房接地系统等进行可靠有效的防护，在拦截、分流、均衡、接地、布线、布局等方面作完整的，多层次的综合防护。1.对铁路站场雷电防护的分析铁路站场设备遭受过电压和过电流攻击的途径可分为直击雷、感应雷、传导雷、操作过电压四种。结合站场设备的分布特点及雷电攻击的途径类型，铁路站场雷电防护存在以下特点：1.1 铁路站场占地面积较大，站场主要设备（如数字微波通信、车站数字通信分系统、站场广播机、无线列调通信、平面调车通信、信号微机联锁等设备）集中在信号楼、通信楼。信号楼、通信楼的避雷针应能满足对整个信号楼、通信楼区域的保护，有效防止直击雷的袭击。1.2 铁路道轨是接受直击雷和传导雷感应雷的良好导体。与道轨连接的相关铁路信号设备，如信号机、轨道电路箱、道岔电动转辙机等，将受到雷击的严重威胁。1.3 信号楼微机联锁及通信机房、通讯楼通讯机房等重要区域的户外线路可能遭受到直击雷后，线路中的大电流串入各机房内部，从而引起对内部设备的损坏。当雷雨云之间、雷雨云对大地之间放电时，雷闪电流的高频电磁场对暴露在空间或室内的电源线、信号线、数据线上产生远远超过设备抗电强度的感应雷击过电压，使设备损坏。从以上分析中可以得出：为了提高铁路站场建筑物安全、机房设备及计算机、通信网络的运行可靠度，整个站场的雷电防护系统一定要有良好的避雷针、下引线和统一的接地網，实行完善的直击雷防护措施。2.直击雷防护2.1 避雷针普通避雷针，通常即为一根铁棒，将端部磨尖，通过接地引下线将地电位（通常认为零电位）引至针尖，利用针尖的高度（比被保护物高出许多），比被保护物优先产生上行先导，与雷云的下行先导相遇，从而达到引雷入地的效果，保护其它建筑物免受雷击的侵害。预放电型避雷针为先进的纯结构型预放电避雷针。它利用雷云在空中感应的电场...
