《工厂供电》_第三章短路电流及其计算

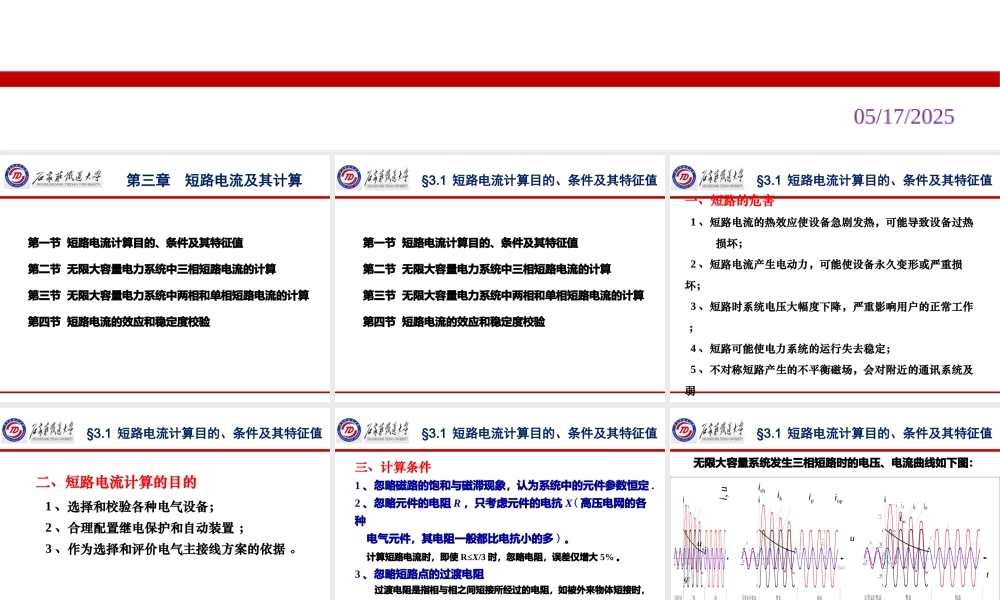

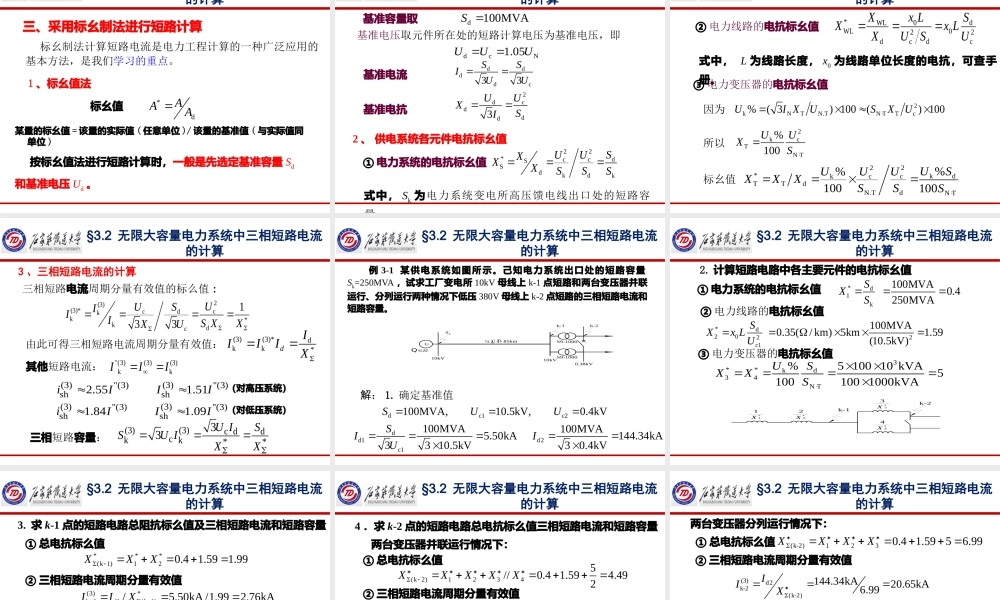

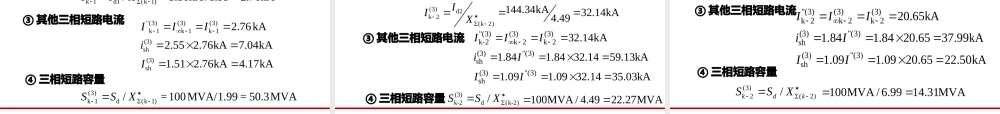

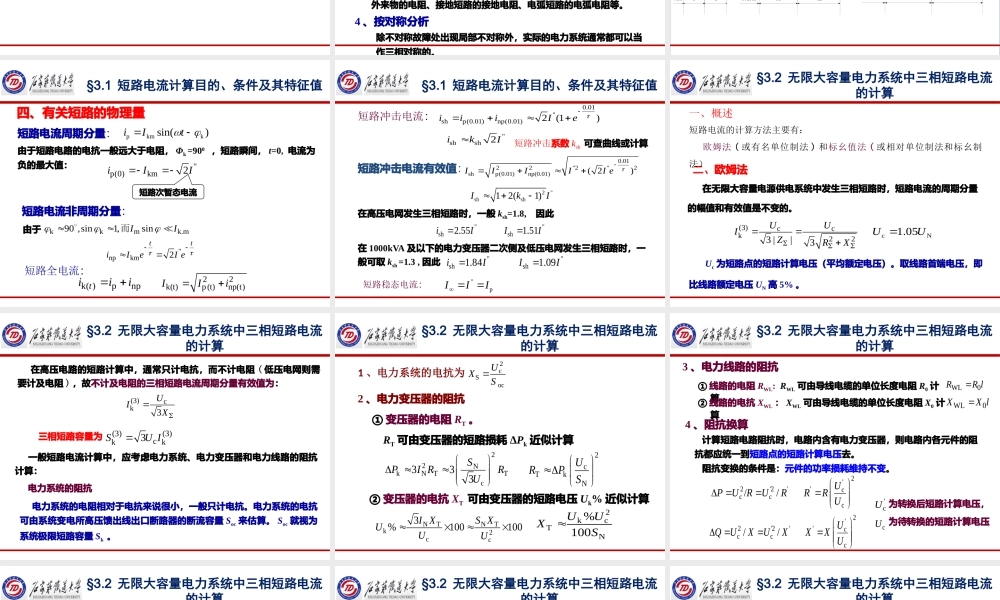

第三章 短路电流及其计算主讲人：田行军tianxingjun66@163.com05/17/202513第三章 短路电流及其计算 第一节 短路电流计算目的、条件及其特征值 第二节 无限大容量电力系统中三相短路电流的计算 第三节 无限大容量电力系统中两相和单相短路电流的计算 第四节 短路电流的效应和稳定度校验13§3.1 短路电流计算目的、条件及其特征值 第一节 短路电流计算目的、条件及其特征值 第二节 无限大容量电力系统中三相短路电流的计算 第三节 无限大容量电力系统中两相和单相短路电流的计算 第四节 短路电流的效应和稳定度校验13§3.1 短路电流计算目的、条件及其特征值一、短路的危害 1 、短路电流的热效应使设备急剧发热，可能导致设备过热 损坏； 2 、短路电流产生电动力，可能使设备永久变形或严重损坏； 3 、短路时系统电压大幅度下降，严重影响用户的正常工作 ； 4 、短路可能使电力系统的运行失去稳定； 5 、不对称短路产生的不平衡磁场，会对附近的通讯系统及弱 电设备产生电磁干扰，影响其正常工作 。13§3.1 短路电流计算目的、条件及其特征值二、短路电流计算的目的 1 、选择和校验各种电气设备； 2 、合理配置继电保护和自动装置 ； 3 、作为选择和评价电气主接线方案的依据 。13§3.1 短路电流计算目的、条件及其特征值三、计算条件1 、忽略磁路的饱和与磁滞现象，认为系统中的元件参数恒定 .2 、忽略元件的电阻 R ，只考虑元件的电抗 X( 高压电网的各种 电气元件，其电阻一般都比电抗小的多 ) 。 计算短路电流时，即使 R≤X/3 时，忽略电阻，误差仅增大 5% 。3 、忽略短路点的过渡电阻 过渡电阻是指相与相之间短接所经过的电阻，如被外来物体短接时，外来物的电阻、接地短路的接地电阻、电弧短路的电弧电阻等。4 、按对称分析 除不对称故障处出现局部不对称外，实际的电力系统通常都可以当 作三相对称的。13§3.1 短路电流计算目的、条件及其特征值 无限大容量系统发生三相短路时的电压、电流曲线如下图：正常运行状态0.01sO暂态稳态u ii, ui np(0)i正常运行状态0.01si p(0)i0O暂态稳态ikui shi,uuipinpiti正常运行状态0.01sO暂态稳态t(ωt)u2 I ∞kipinpiushi13§3.1 短路电流计算目的、条件及其特征值四、有关短路的物理量 短路电流周期分量：短路电流非周期分量： 短路全电流：pkmksin()iIt"npkm2ttiIeI ek( )pnptiii22k(t)p(t)n...
