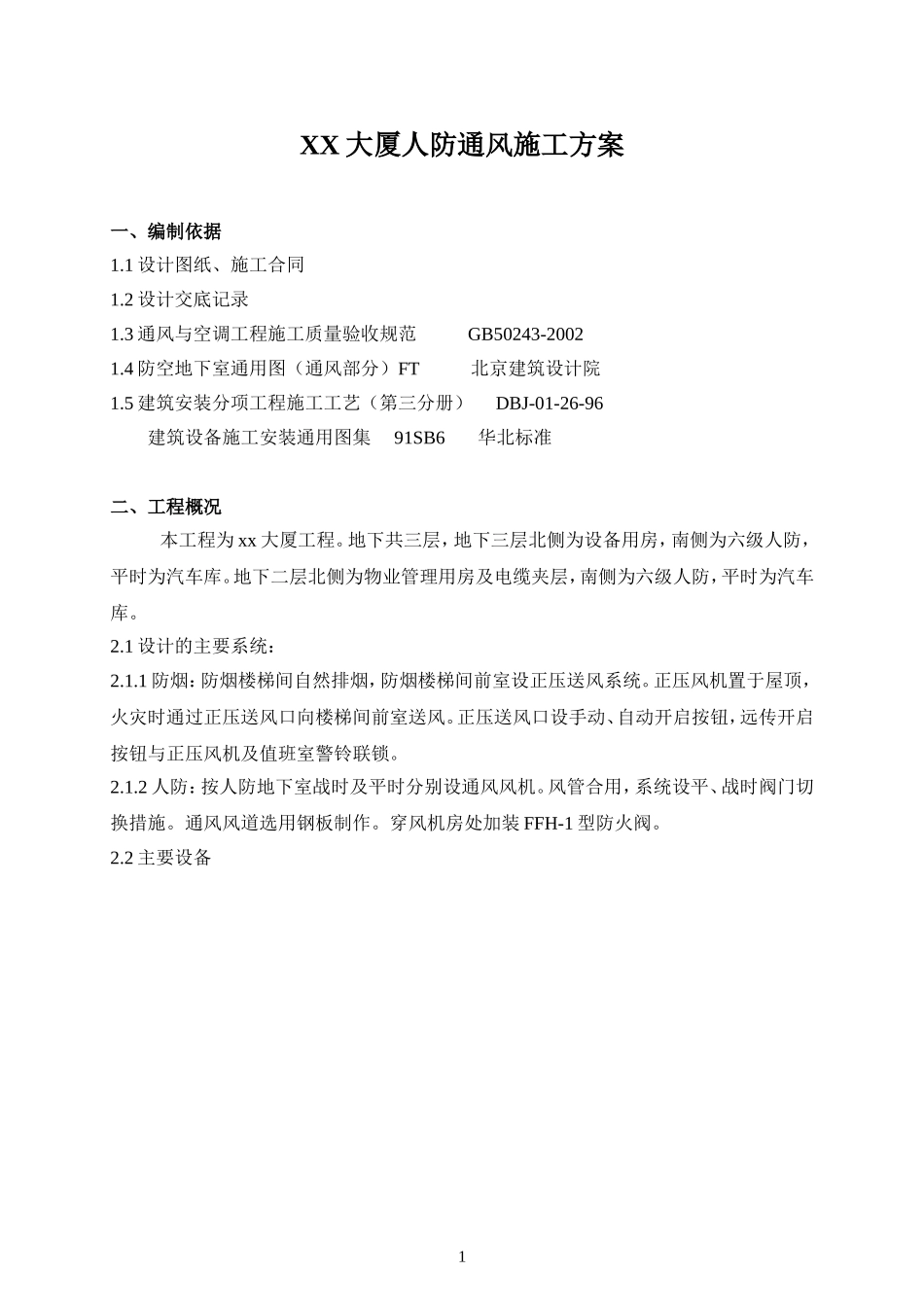

XX大厦人防通风施工方案一、编制依据1.1设计图纸、施工合同1.2设计交底记录1.3通风与空调工程施工质量验收规范GB50243-20021.4防空地下室通用图（通风部分）FT北京建筑设计院1.5建筑安装分项工程施工工艺（第三分册）DBJ-01-26-96建筑设备施工安装通用图集91SB6华北标准二、工程概况本工程为xx大厦工程。地下共三层，地下三层北侧为设备用房，南侧为六级人防，平时为汽车库。地下二层北侧为物业管理用房及电缆夹层，南侧为六级人防，平时为汽车库。2.1设计的主要系统：2.1.1防烟：防烟楼梯间自然排烟，防烟楼梯间前室设正压送风系统。正压风机置于屋顶，火灾时通过正压送风口向楼梯间前室送风。正压送风口设手动、自动开启按钮，远传开启按钮与正压风机及值班室警铃联锁。2.1.2人防：按人防地下室战时及平时分别设通风风机。风管合用，系统设平、战时阀门切换措施。通风风道选用钢板制作。穿风机房处加装FFH-1型防火阀。2.2主要设备1主要设备明细表序号设备名称规格型号单位数量安装部位备注1包覆式排风风机GYF5-B，7260m3/h，490Pa，2.2kw台1地下三层2包覆式排风风机GYF9-1，35810m3/h，650Pa，11kw台2地下二、三层3包覆式排风风机GXF4-A，2427m3/h，220Pa，0.37kw台1地下三层4排风排烟风机GYF9-SII，45735/19785m3/h，742/544Pa，17/5.5kw台1地下二层5包覆式送风机GXF8-A，20020m3/h，309Pa，3kw台2地下二、三层6斜流风机GXF4.5-B，4851m3/h，371Pa，0.75kw台2地下二、三层7包覆式送风机GXF4-A,2472m3/h，220Pa，0.37kw台1地下二层8超低噪轴流风机CDZ2.5,760m3/h，0.025kw台1地下二层9斜流风机GXF9-B,13875m3/h，341Pa，7.5kw台1地下二层10斜流风GXF4.5-B,6390m3/h，308Pa，0.75kw台1地下2机三层三、施工布署同总包单位和其他单位及时联系和协调，做到配合紧密，互不影响进度，以保证工程顺利进展。3.1劳动力和机械：保证现场有足够的劳动力和技术工人进行加工和安装。为保证进度，有相应数量的加工机械和安装机具。33.2施工准备3.2.1现场组织机构及施工人员安排，其组织机构如下：明确现场管理人员岗位职责，分工明确。3.2.2作业人员根据工作量和总体施工进度拟安排工种人员如下：序号工种单位数量备注1焊工人22管道工人23普工人14油漆工人15安装钳工人1作业人员由现场项目经理根据进度安排统一调配。3.2.3主要施工机具咬口机2台电动打压泵1台角向磨光机2台拉铆枪3台项目经理xxx技术负责人xxx工x程x师x质x检x员x安x全x员x材x料x员x领x工x员x施工队班组4手电钻5台手拉葫芦6个冲孔机1台手动打压泵2台电焊机5台空压机1台油漆喷枪4台卷圆机1台坡口机1台手持工具：如扳尺、卷尺、角尺、划规、划针、冲子、铁锤、拍板、钢锯等。3.2.4加工场地及临时用房拟商总包单位将地下（二层）的一部分约50m2的场地划为人防通风空调经理部使用，内含办公、库房等，待场地划定后具体布置。3.2.5技术准备认真学习国家施工验收规范及相关标准、质量要求熟悉安装图纸、进行图纸会审解决和决定图纸中不明确的地方及安装中的具体问题、办好变更洽商记录，此外还应熟悉相关专业如土建、装修、管道、电气的图纸及配合密切的部位如相关的坐标、标高及交叉预留预埋孔洞位置。技术人员还需进一步编制分部或分项的具体施工方案或技术交底，进行必要的技术培训、管理培训，如现场施工各项管理工作要求及相关标准。3.2.5.1主要工程量：送风机7台排风排烟风机4台以上所列数量供参考，不作为安装的依据。3.2.5.2设备和附件的定货加工在施工准备阶段，及时安排人力将工程所需的各类设备定货单，建设单位、监理单位进行确定哪些是甲方供的设备和附件，哪些是由施工单位定货和加工的，以便明确分工，根据工程进度和资金情况，及时进行定货和加工，以不延误施工。定货及供料前，要会同监理单位考察供应商选定合理价格及保证设备和材料的质量。四、主要施工方法因该建筑±0.00以下土建部分已施工完毕因此，只能在已完成的土建基础上进行施工。人防通风预埋预留的重点是防护门预埋件及通风部分的测压管过墙管、穿密闭墙的预留管，自动排气、活门的墙内密闭盘，过滤器的过墙钢管等，这些埋管、埋件要按人5防标准图的有关要...
