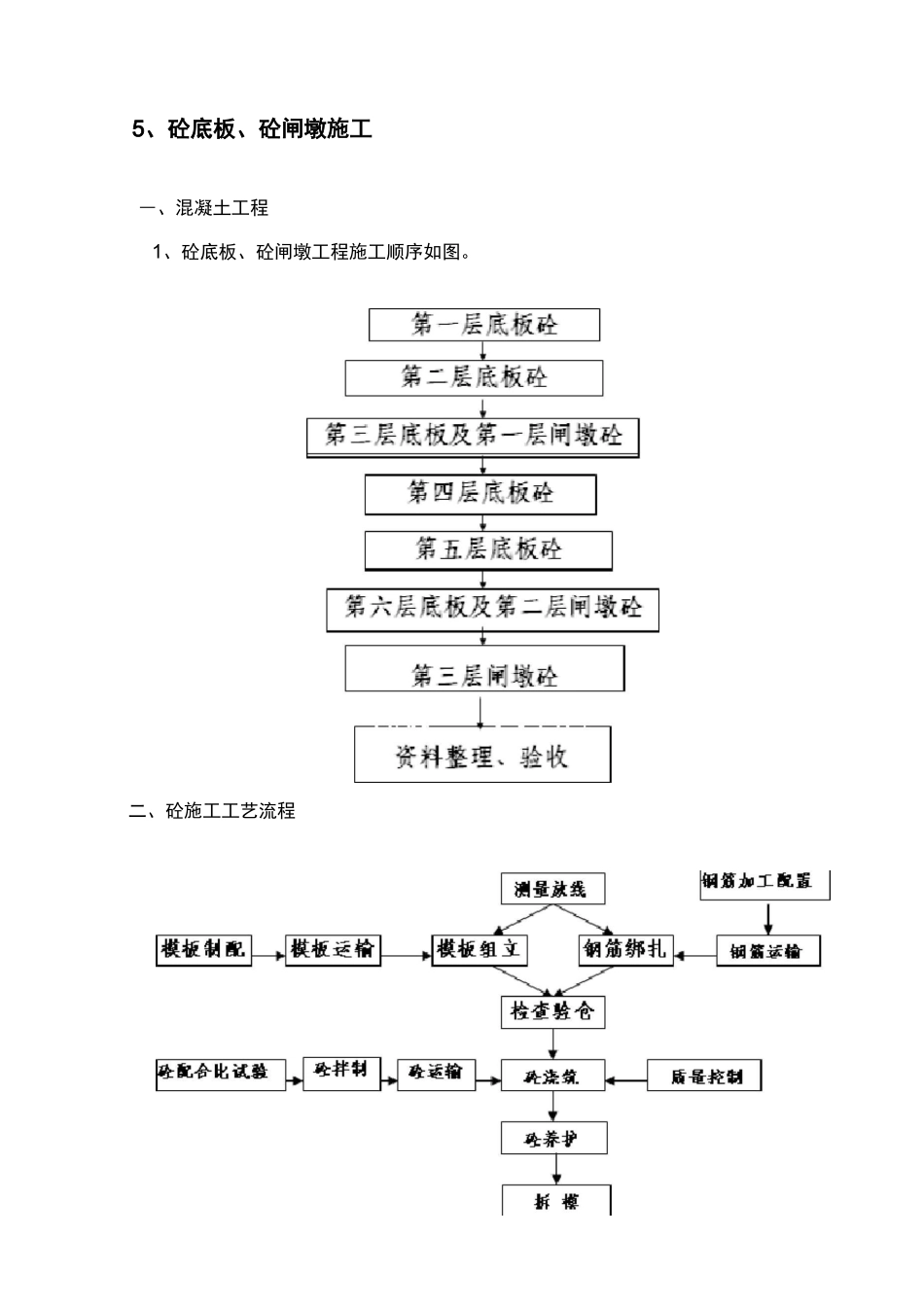

5、砼底板、砼闸墩施工―、混凝土工程1、砼底板、砼闸墩工程施工顺序如图

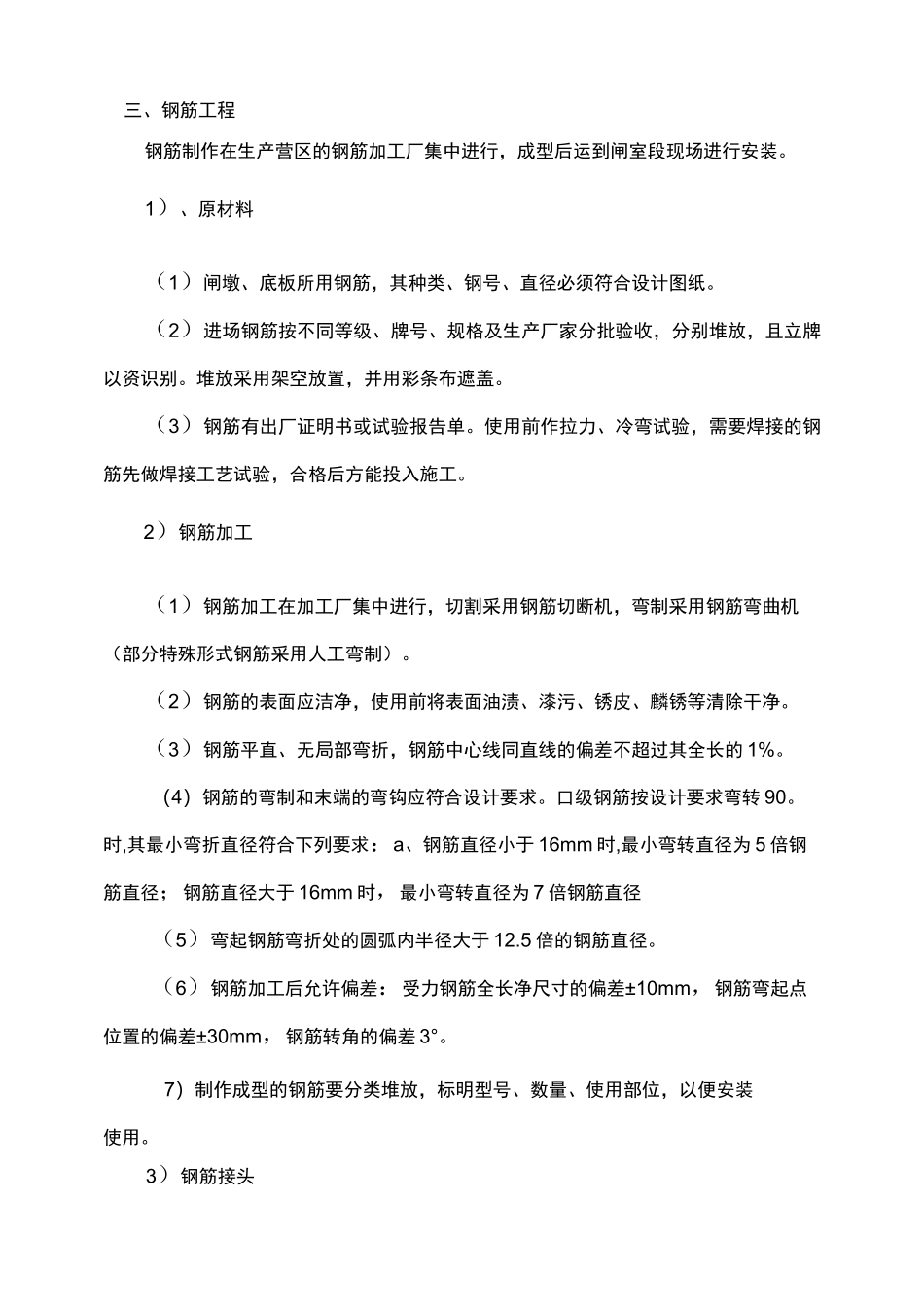

二、砼施工工艺流程三、钢筋工程钢筋制作在生产营区的钢筋加工厂集中进行，成型后运到闸室段现场进行安装
1）、原材料（1）闸墩、底板所用钢筋，其种类、钢号、直径必须符合设计图纸
（2）进场钢筋按不同等级、牌号、规格及生产厂家分批验收，分别堆放，且立牌以资识别
堆放采用架空放置，并用彩条布遮盖
（3）钢筋有出厂证明书或试验报告单
使用前作拉力、冷弯试验，需要焊接的钢筋先做焊接工艺试验，合格后方能投入施工
2）钢筋加工（1）钢筋加工在加工厂集中进行，切割采用钢筋切断机，弯制采用钢筋弯曲机（部分特殊形式钢筋采用人工弯制）
（2）钢筋的表面应洁净，使用前将表面油渍、漆污、锈皮、麟锈等清除干净
（3）钢筋平直、无局部弯折，钢筋中心线同直线的偏差不超过其全长的 1%
（4）钢筋的弯制和末端的弯钩应符合设计要求
口级钢筋按设计要求弯转 90
时,其最小弯折直径符合下列要求：a、钢筋直径小于 16mm 时,最小弯转直径为 5 倍钢筋直径；钢筋直径大于 16mm 时，最小弯转直径为 7 倍钢筋直径（5）弯起钢筋弯折处的圆弧内半径大于 12
5 倍的钢筋直径
（6）钢筋加工后允许偏差：受力钢筋全长净尺寸的偏差±10mm，钢筋弯起点位置的偏差±30mm，钢筋转角的偏差 3°
7）制作成型的钢筋要分类堆放，标明型号、数量、使用部位，以便安装使用

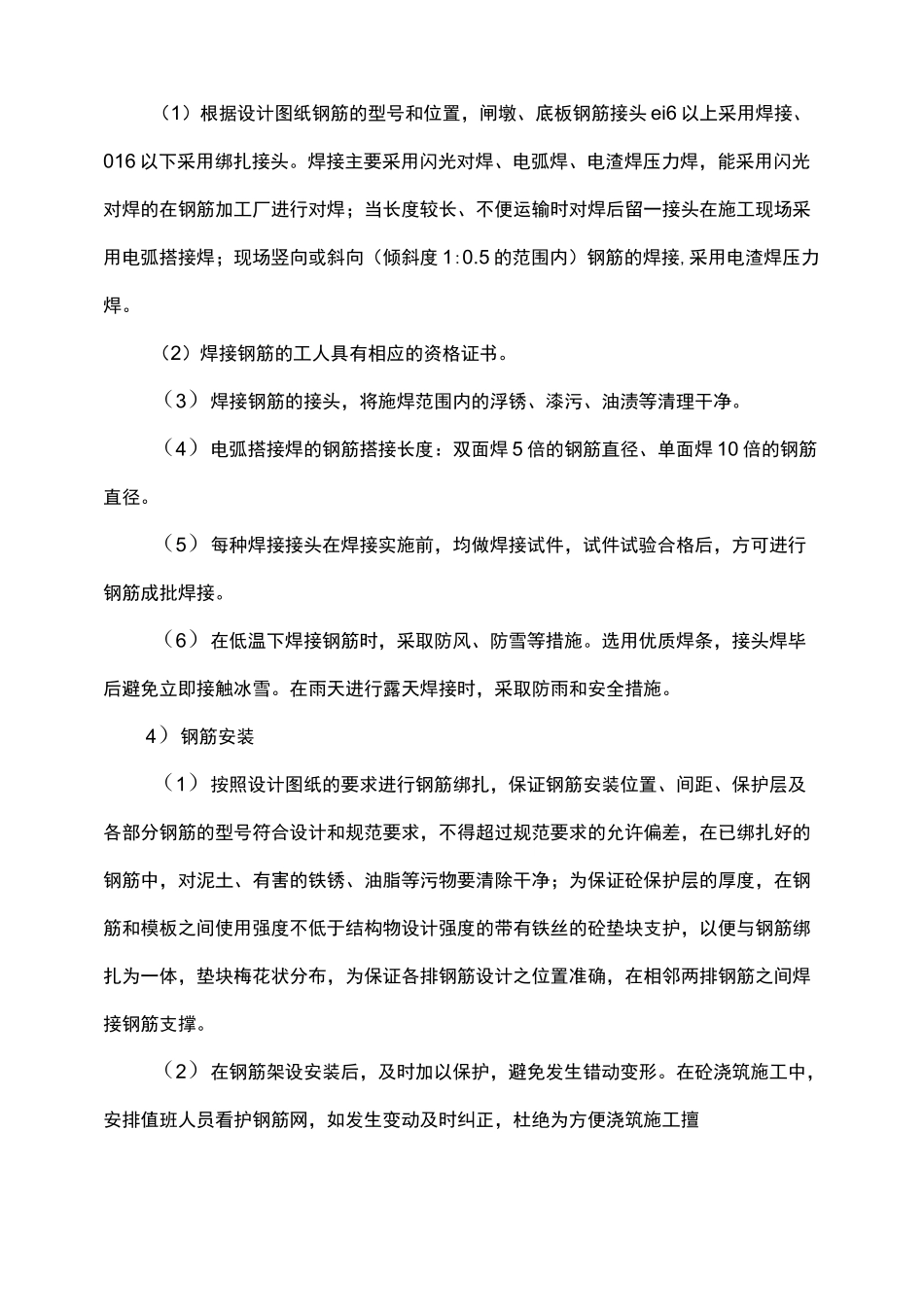

3）钢筋接头（1）根据设计图纸钢筋的型号和位置，闸墩、底板钢筋接头 ei6 以上采用焊接、016 以下采用绑扎接头
焊接主要采用闪光对焊、电弧焊、电渣焊压力焊，能采用闪光对焊的在钢筋加工厂进行对焊；当长度较长、不便运输时对焊后留一接头在施工现场采用电弧搭接焊；现场竖向或斜向（倾斜度 1:0
5 的范围内）钢筋的焊接,采用电渣焊压力焊
（2）焊接钢筋的工人具有相应的资格证书
（3）焊接钢筋的
