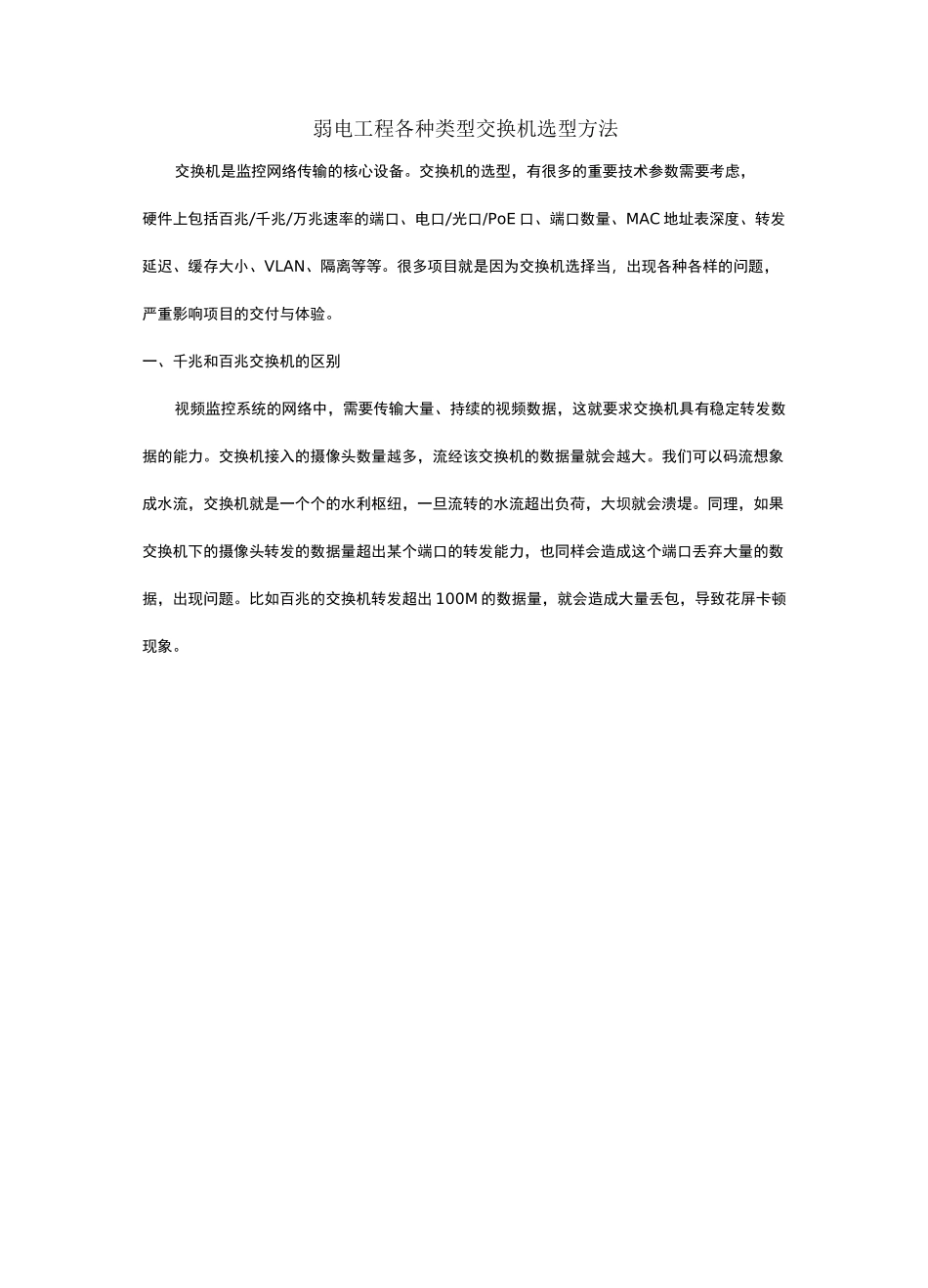

弱电工程各种类型交换机选型方法交换机是监控网络传输的核心设备。交换机的选型，有很多的重要技术参数需要考虑，硬件上包括百兆/千兆/万兆速率的端口、电口/光口/PoE 口、端口数量、MAC 地址表深度、转发延迟、缓存大小、VLAN、隔离等等。很多项目就是因为交换机选择当，出现各种各样的问题，严重影响项目的交付与体验。一、千兆和百兆交换机的区别视频监控系统的网络中，需要传输大量、持续的视频数据，这就要求交换机具有稳定转发数据的能力。交换机接入的摄像头数量越多，流经该交换机的数据量就会越大。我们可以码流想象成水流，交换机就是一个个的水利枢纽，一旦流转的水流超出负荷，大坝就会溃堤。同理，如果交换机下的摄像头转发的数据量超出某个端口的转发能力，也同样会造成这个端口丢弃大量的数据，出现问题。比如百兆的交换机转发超出 100M 的数据量，就会造成大量丢包，导致花屏卡顿现象。那么，到底接入多少个摄像头就需要选择千兆交换机呢？有一个标准，看摄像头上联端口转发数据量的大小：如果上联端口转发数据量大于 70M，就选择千兆端口，即选择千兆交换机或千兆上联交换机。上联只有 10OM 传输压力大•丢了很 i多包 t共计 30 个 200W 的IPC...V 丢了很多包，解码=缺少帧「导致卡顿、、又花屛丿百兆交附几这里有一个快速计算和选择的方法：带宽值=（子码流+主码流）*通道数*1.2① 带宽值〉70M，用千兆② 带宽值<70M，用百兆举个例子来说明：有台交换机,接入了 20 台 H.264200W 的摄像机（4+1M）,那么按此计算，上联端口的转发速率就是（4+1）*20*1.2=120M>70M，这种情况就要用千兆交换机。某些场景里，交换机只有一个端口需要是千兆，但如果不能优化系统结构，平衡流量，那么就需要配千兆交换机或者千兆上联交换机。问题来了 1：码流计算过程是很清楚，但是为什么要乘以 1.2 呢？因为根据网络通讯原理，数据包的封装也是遵循 TCP/IP 协议的，数据部分需要打上各个协议层交换机端口承扌旦的流■大小决定是否用千兆用千兆的头部字段才能顺利传输，所以头部也会占用一定比例的开销。我们经常说的摄像机 4M 码率、2M 码率等，指的其实都是数据部分的大小。根据数据通信▲数据头部约占 20%的开销问题来了 2:为什么是 70M 不是 100M 呢？主要是为了考虑突发流量。视频数据流是由很多的帧组成的，看似平缓的数据流，实际会发生很多瞬间突发数据，这种情况就需要交换机对数据的波动能够进行缓冲和整流...
