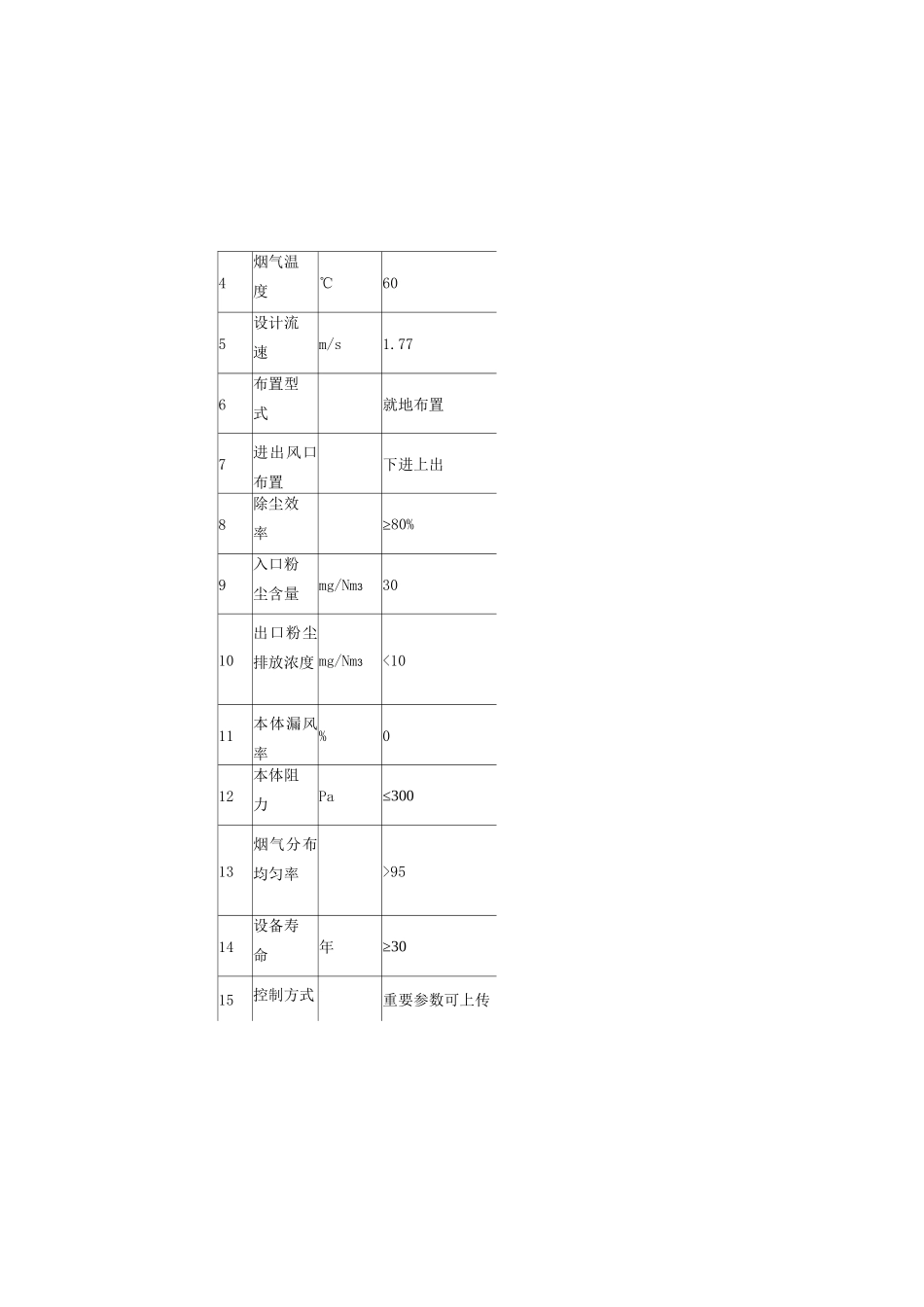

湿法静电除尘器WESP技术方案_第1页
1/38

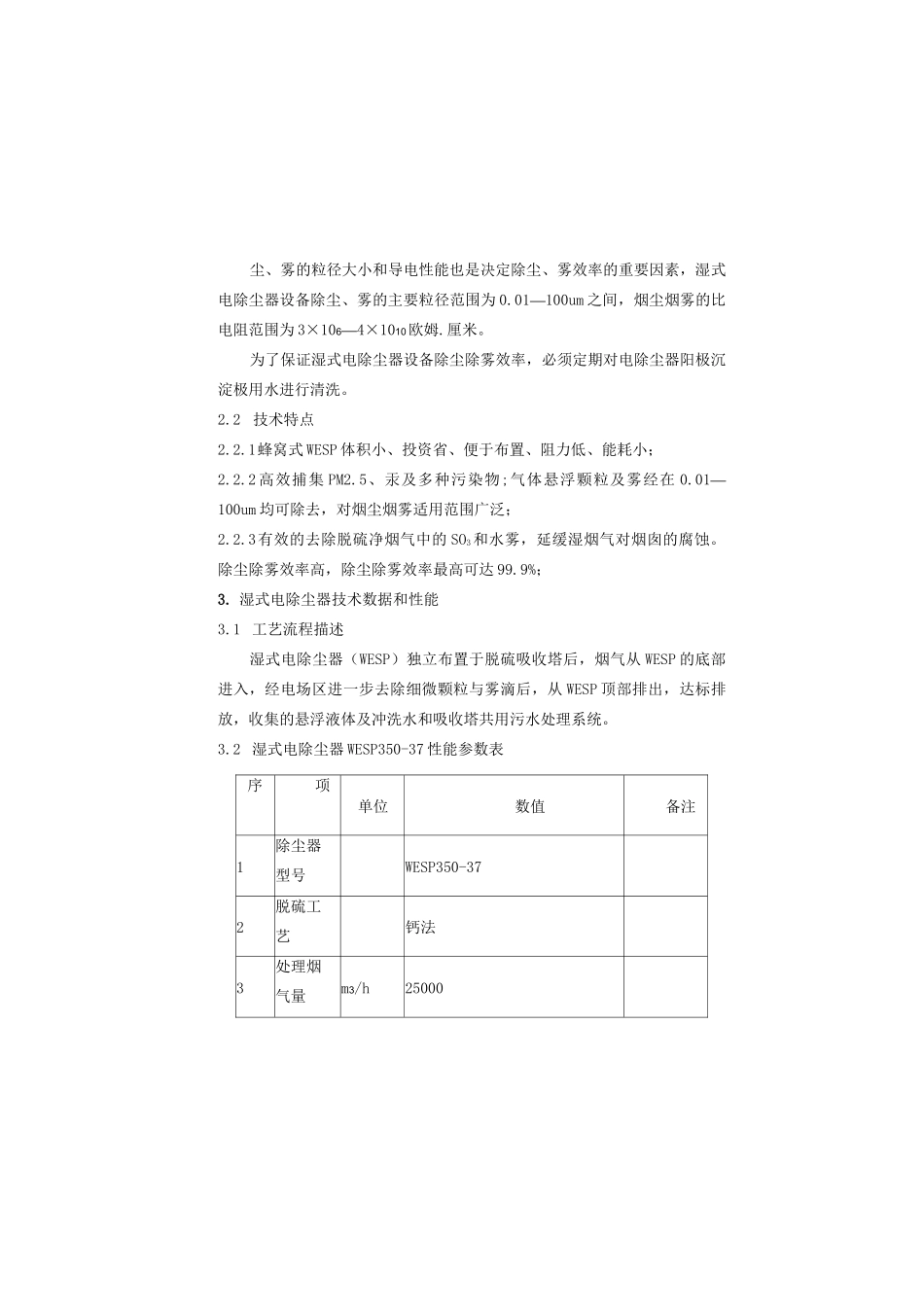

湿法静电除尘器WESP技术方案_第2页
2/38
湿法静电除尘器WESP技术方案_第3页
3/38
湿式电除尘器WESP技术方案1.工程概况本技术方案所涉及的湿式电除尘器用于5000m³/h烟气除尘工程。湿式电除尘器采用就地布置设计。1.1设计条件湿式电除尘器入口烟气成分序号项目名称单位数值1烟气量m3/h250002烟气温度℃603脱硫方式/4湿电入口粉尘含量mg/Nm3305湿电出口粉尘含量mg/Nm3<101.2设备选型乙方根据甲方所提供的上述技术条件及要求,为本项目配套WESP350-37湿式电除尘器。湿式电除尘器的电源采用复合脉冲电源。2.湿式电除尘器工作原理及技术特点2.1工作原理湿式电除尘器设备是由阴接线和阳极管(沉淀极)组成的,其工作原理为烟气通过高压电场,高压电场使烟气中的烟尘和雾滴带电,形成带电离子,带电离子向相反电荷的电极运动,带电离子到达电极后进行放电,形成中性尘、雾颗粒,沉积于电极上凝集、降落而被除去。为了提高湿式电除尘器设备的除尘、除雾效率,必须形成一定强度的电场,这就要求在湿式电除尘器设备阳极管内必须具备大于起晕电压和起晕电流,同时阴极线上必须具备一定的线电流强度。尘、雾的粒径大小和导电性能也是决定除尘、雾效率的重要因素,湿式电除尘器设备除尘、雾的主要粒径范围为0.01—100um之间,烟尘烟雾的比电阻范围为3×106—4×1010欧姆.厘米。为了保证湿式电除尘器设备除尘除雾效率,必须定期对电除尘器阳极沉淀极用水进行清洗。2.2技术特点2.2.1蜂窝式WESP体积小、投资省、便于布置、阻力低、能耗小;2.2.2高效捕集PM2.5、汞及多种污染物;气体悬浮颗粒及雾经在0.01—100um均可除去,对烟尘烟雾适用范围广泛;2.2.3有效的去除脱硫净烟气中的SO3和水雾,延缓湿烟气对烟囱的腐蚀。除尘除雾效率高,除尘除雾效率最高可达99.9%;3.湿式电除尘器技术数据和性能3.1工艺流程描述湿式电除尘器(WESP)独立布置于脱硫吸收塔后,烟气从WESP的底部进入,经电场区进一步去除细微颗粒与雾滴后,从WESP顶部排出,达标排放,收集的悬浮液体及冲洗水和吸收塔共用污水处理系统。3.2湿式电除尘器WESP350-37性能参数表序项单位数值备注1除尘器型号WESP350-372脱硫工艺钙法3处理烟气量m3/h250004烟气温度℃605设计流速m/s1.776布置型式就地布置7进出风口布置下进上出8除尘效率≥80%9入口粉尘含量mg/Nm33010出口粉尘排放浓度mg/Nm3<1011本体漏风率%012本体阻力Pa≤30013烟气分布均匀率>9514设备寿命年≥3015控制方式重要参数可上传16阳极16.1阳极管规格正六边形,内切圆直径350mm16.2阳极管长度mm450016.3阳极管厚度mm1.516.4阳极管材质220516.5阳极管模块数组116.6阳极管总数量管3717阴极系统17.1阴极线根3717.2阴极线材质j220517.3阴极线型式刚性芒刺型17.4阴极线安装方式刚性连接分3段18电源18.1电源型式复合脉冲电源18.2电源厂家湿电企业18.3电源数量台118.4规格1000mA/100KV+3000mA/70KV19冲洗收集系统19.1冲洗方式间断19.2冲洗系统数量套119.3冲洗喷嘴规格1/4QDLX19.4冲洗喷嘴数量个3719.5冲洗喷嘴材质316L19.6冲洗水压MPa0.3~0.519.7冲洗耗水量m³/h瞬间流量最大11.1m³/h,平均1.9m³/d含在线冲洗水量20设备外形尺寸mΦ2800*12161*8总重25吨21运行电耗kW·h45额定功耗65Kw3.3设备结构说明3.3.1、设备的总体要求湿式电除尘器(WESP)布置于地面,设备载荷通过钢结构壳体支撑。湿式电除尘器的集尘极(阳极)为蜂窝式,材质采用导电玻璃钢。外壳为碳钢内衬玻璃鳞片防腐。湿式电除尘器本体包括:外部支承、壳体、阳极系统、阴极系统、顶部清洗装置、进口均流装置。设备正常运行满足<10mg/Nm3排放要求。3.3.2、材料选择湿式电除尘器的壳体材质碳钢、壁厚6mm。本体内壁及内部结构件材料的选择玻璃鳞片树脂防腐,充分考虑防腐要求,包括框架、定位梁等。阳极材料采用2205;电晕极采用刚性芒刺线;下部均气装置为导流板、多孔板,多孔板材质玻璃钢。3.3.4、阳极管束WESP350-37型湿式电除尘器阳极管束由1组共37根阳极管组合而成,阳极管内切圆均为Ø350mm,阳极管束采用一次成型机组轧制成型,每组阳极管束具有完美的整体性,强度高、阳极管的同心度、平行度高。阳极管束由工厂制作,现场安装。阳极管的同心度4mm、平行度的要求5mm。3.3.5、阴极系统阴极系统包括阴极...
