11种主流装配式建筑结构体系参数图文详解

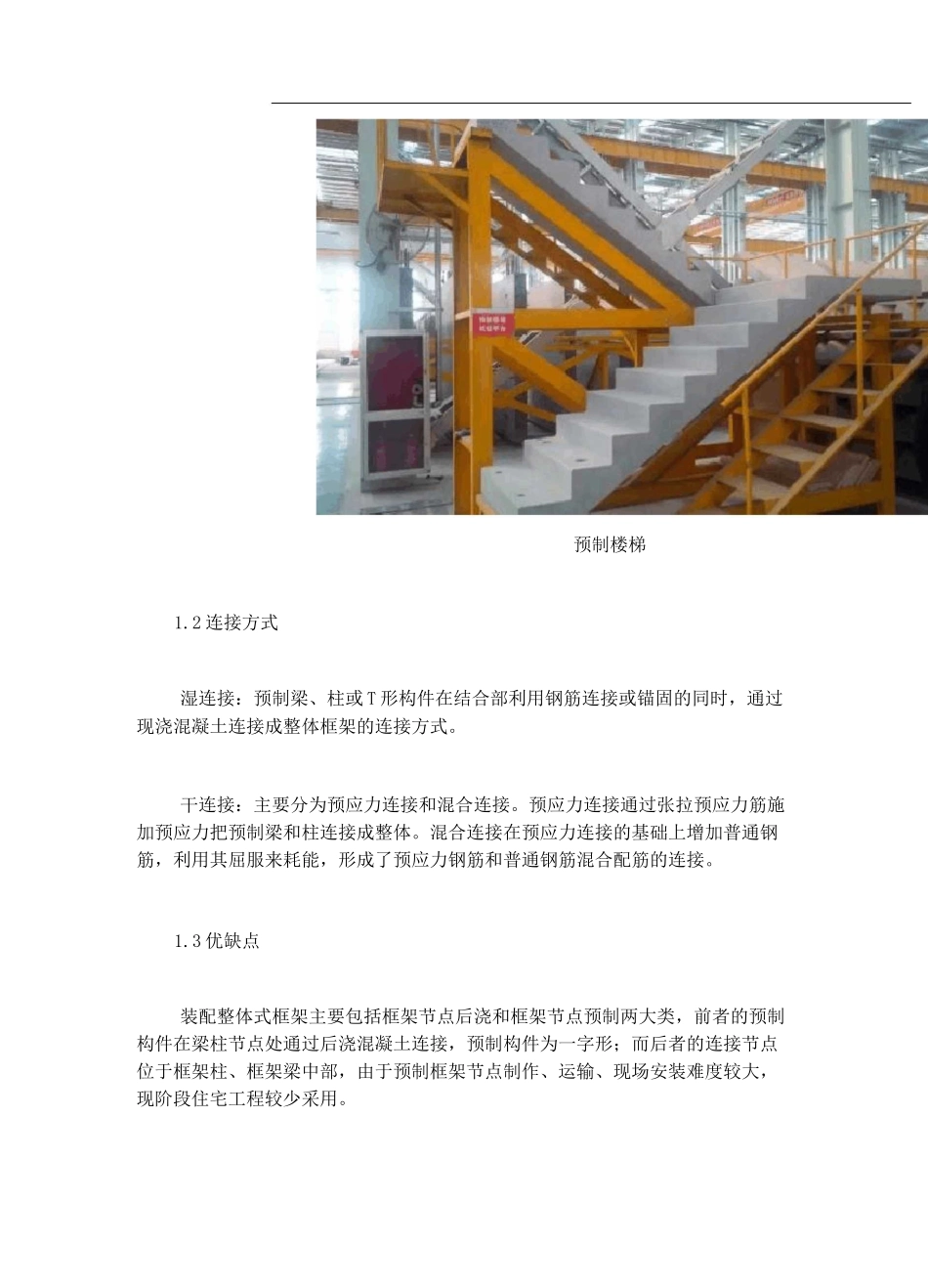

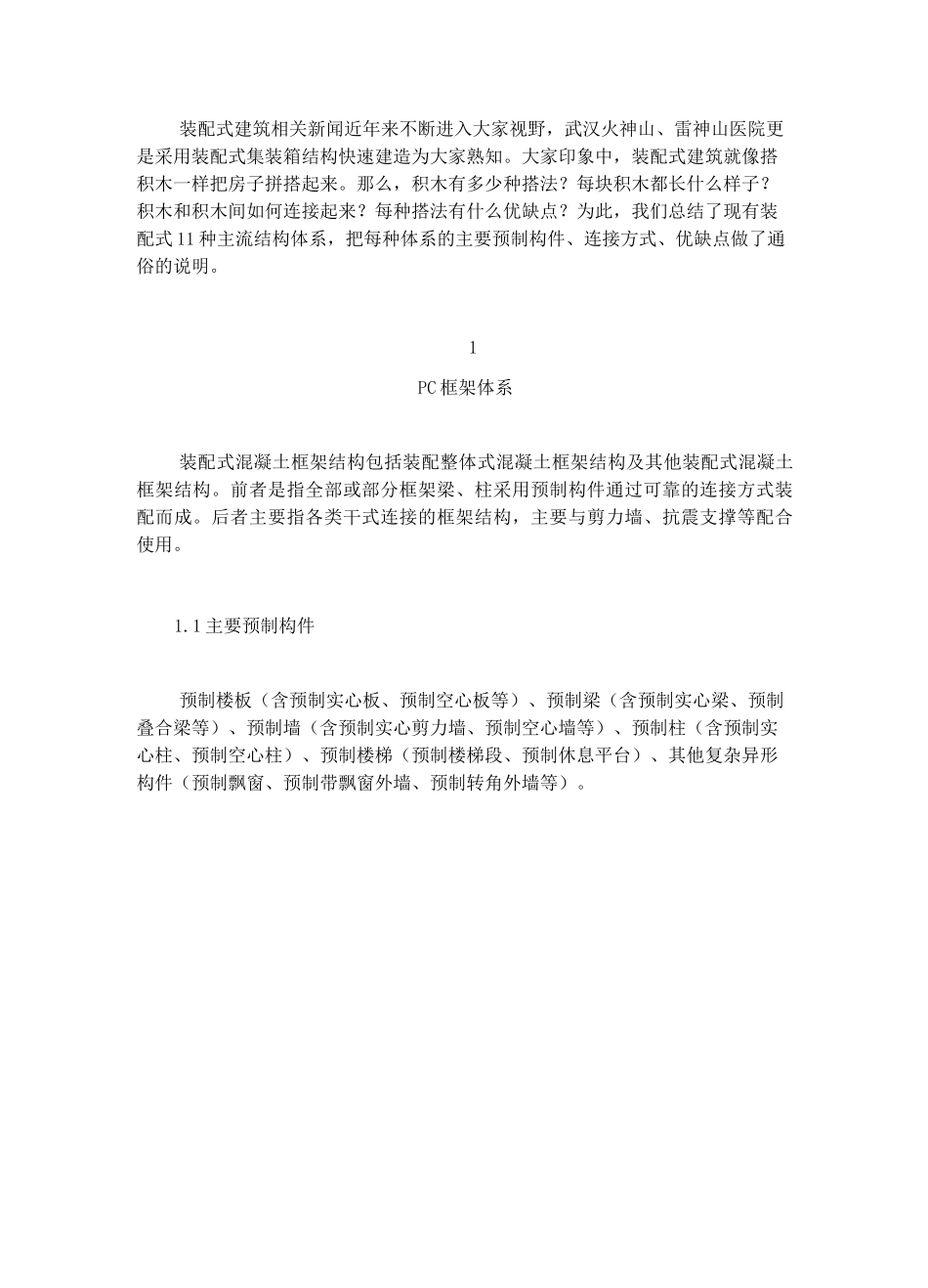

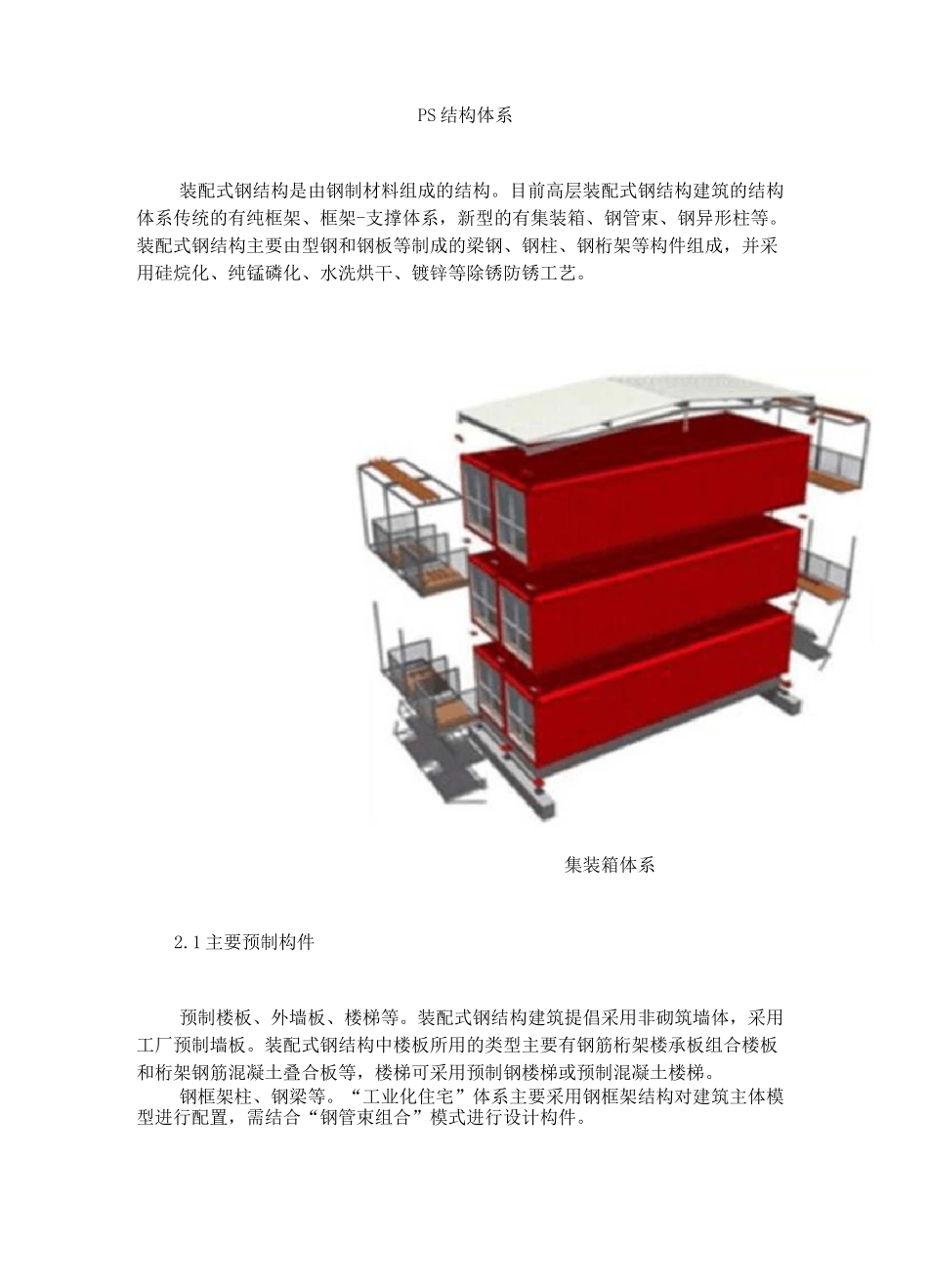

装配式建筑相关新闻近年来不断进入大家视野，武汉火神山、雷神山医院更是采用装配式集装箱结构快速建造为大家熟知。大家印象中，装配式建筑就像搭积木一样把房子拼搭起来。那么，积木有多少种搭法？每块积木都长什么样子？积木和积木间如何连接起来？每种搭法有什么优缺点？为此，我们总结了现有装配式 11 种主流结构体系，把每种体系的主要预制构件、连接方式、优缺点做了通俗的说明。1PC 框架体系装配式混凝土框架结构包括装配整体式混凝土框架结构及其他装配式混凝土框架结构。前者是指全部或部分框架梁、柱采用预制构件通过可靠的连接方式装配而成。后者主要指各类干式连接的框架结构，主要与剪力墙、抗震支撑等配合使用。1.1 主要预制构件预制楼板（含预制实心板、预制空心板等）、预制梁（含预制实心梁、预制叠合梁等）、预制墙（含预制实心剪力墙、预制空心墙等）、预制柱（含预制实心柱、预制空心柱）、预制楼梯（预制楼梯段、预制休息平台）、其他复杂异形构件（预制飘窗、预制带飘窗外墙、预制转角外墙等）。预制楼梯1.2 连接方式湿连接：预制梁、柱或 T 形构件在结合部利用钢筋连接或锚固的同时，通过现浇混凝土连接成整体框架的连接方式。干连接：主要分为预应力连接和混合连接。预应力连接通过张拉预应力筋施加预应力把预制梁和柱连接成整体。混合连接在预应力连接的基础上增加普通钢筋，利用其屈服来耗能，形成了预应力钢筋和普通钢筋混合配筋的连接。1.3 优缺点装配整体式框架主要包括框架节点后浇和框架节点预制两大类，前者的预制构件在梁柱节点处通过后浇混凝土连接，预制构件为一字形；而后者的连接节点位于框架柱、框架梁中部，由于预制框架节点制作、运输、现场安装难度较大，现阶段住宅工程较少采用。PS 结构体系装配式钢结构是由钢制材料组成的结构。目前高层装配式钢结构建筑的结构体系传统的有纯框架、框架-支撑体系，新型的有集装箱、钢管束、钢异形柱等。装配式钢结构主要由型钢和钢板等制成的梁钢、钢柱、钢桁架等构件组成，并采用硅烷化、纯锰磷化、水洗烘干、镀锌等除锈防锈工艺。集装箱体系2.1 主要预制构件预制楼板、外墙板、楼梯等。装配式钢结构建筑提倡采用非砌筑墙体，采用工厂预制墙板。装配式钢结构中楼板所用的类型主要有钢筋桁架楼承板组合楼板和桁架钢筋混凝土叠合板等，楼梯可采用预制钢楼梯或预制混凝土楼梯。钢框架柱、钢梁等。“工业化住宅”体系主要采用钢框架结构对建筑主体模型进行配置...
