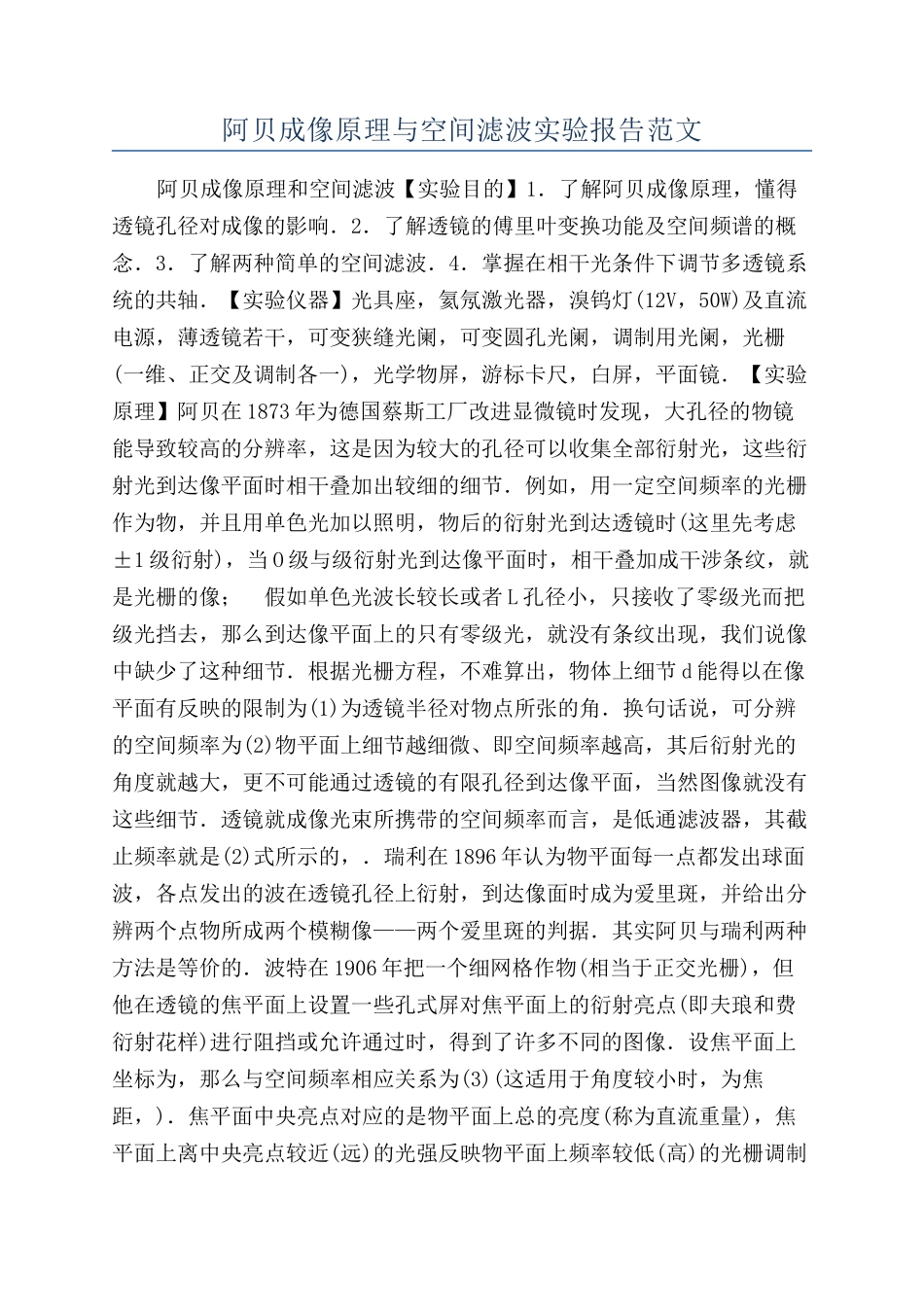

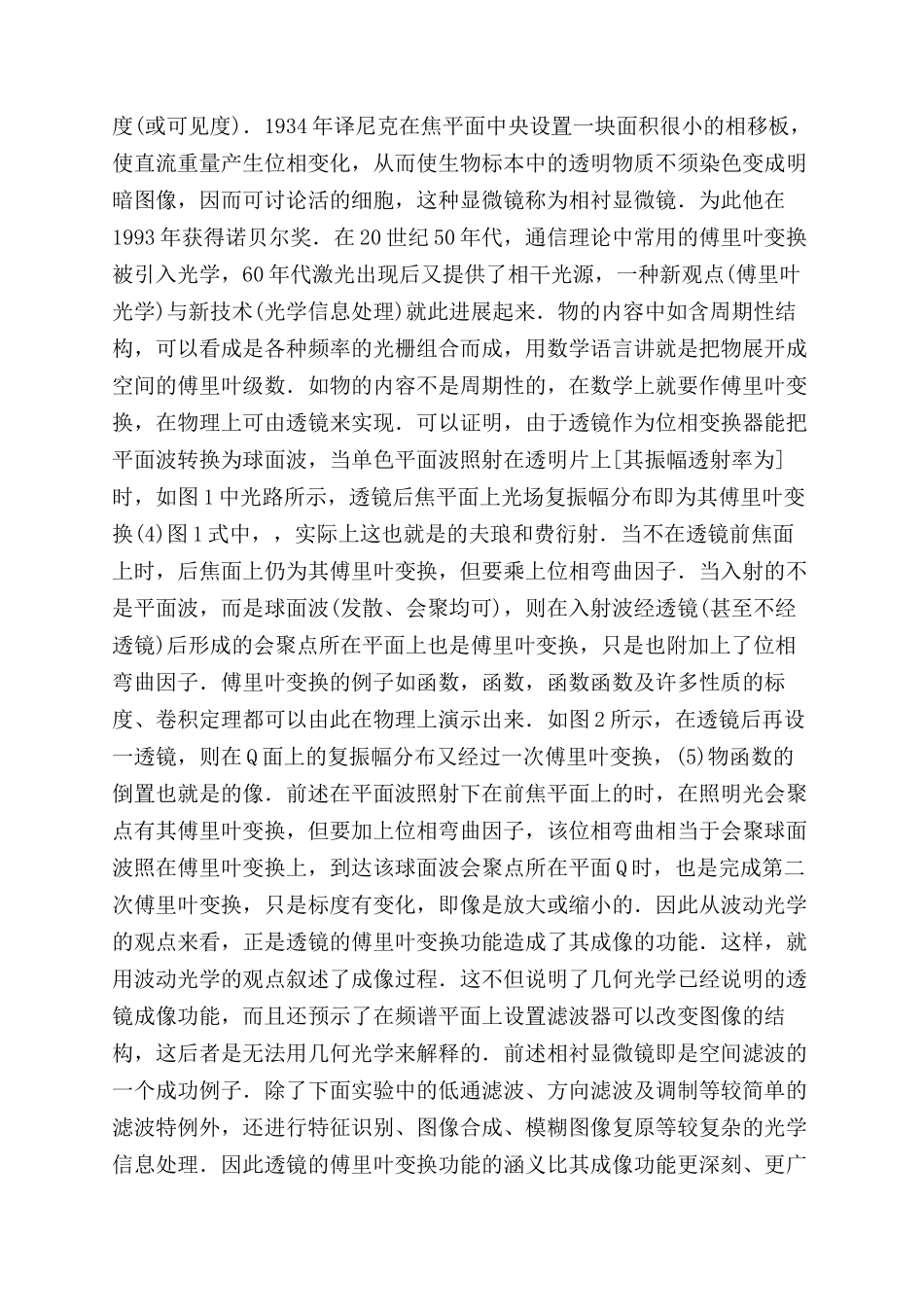

阿贝成像原理与空间滤波实验报告范文阿贝成像原理和空间滤波【实验目的】1．了解阿贝成像原理，懂得透镜孔径对成像的影响．2．了解透镜的傅里叶变换功能及空间频谱的概念．3．了解两种简单的空间滤波．4．掌握在相干光条件下调节多透镜系统的共轴．【实验仪器】光具座，氦氖激光器，溴钨灯(12V，50W)及直流电源，薄透镜若干，可变狭缝光阑，可变圆孔光阑，调制用光阑，光栅(一维、正交及调制各一)，光学物屏，游标卡尺，白屏，平面镜．【实验原理】阿贝在 1873 年为德国蔡斯工厂改进显微镜时发现，大孔径的物镜能导致较高的分辨率，这是因为较大的孔径可以收集全部衍射光，这些衍射光到达像平面时相干叠加出较细的细节．例如，用一定空间频率的光栅作为物，并且用单色光加以照明，物后的衍射光到达透镜时(这里先考虑±1 级衍射)，当 O 级与级衍射光到达像平面时，相干叠加成干涉条纹，就是光栅的像； 假如单色光波长较长或者 L 孔径小，只接收了零级光而把级光挡去，那么到达像平面上的只有零级光，就没有条纹出现，我们说像中缺少了这种细节．根据光栅方程，不难算出，物体上细节 d 能得以在像平面有反映的限制为(1)为透镜半径对物点所张的角．换句话说，可分辨的空间频率为(2)物平面上细节越细微、即空间频率越高，其后衍射光的角度就越大，更不可能通过透镜的有限孔径到达像平面，当然图像就没有这些细节．透镜就成像光束所携带的空间频率而言，是低通滤波器，其截止频率就是(2)式所示的，．瑞利在 1896 年认为物平面每一点都发出球面波，各点发出的波在透镜孔径上衍射，到达像面时成为爱里斑，并给出分辨两个点物所成两个模糊像——两个爱里斑的判据．其实阿贝与瑞利两种方法是等价的．波特在 1906 年把一个细网格作物(相当于正交光栅)，但他在透镜的焦平面上设置一些孔式屏对焦平面上的衍射亮点(即夫琅和费衍射花样)进行阻挡或允许通过时，得到了许多不同的图像．设焦平面上坐标为，那么与空间频率相应关系为(3)(这适用于角度较小时，为焦距，)．焦平面中央亮点对应的是物平面上总的亮度(称为直流重量)，焦平面上离中央亮点较近(远)的光强反映物平面上频率较低(高)的光栅调制度(或可见度)．1934 年译尼克在焦平面中央设置一块面积很小的相移板，使直流重量产生位相变化，从而使生物标本中的透明物质不须染色变成明暗图像，因而可讨论活的细胞，这种显微镜称为相衬显微镜．为此他在1993 年获得诺贝尔奖．在 20 世纪 50 年...
