施工道路及材料堆场处地下车库顶板回顶方案VIP专享

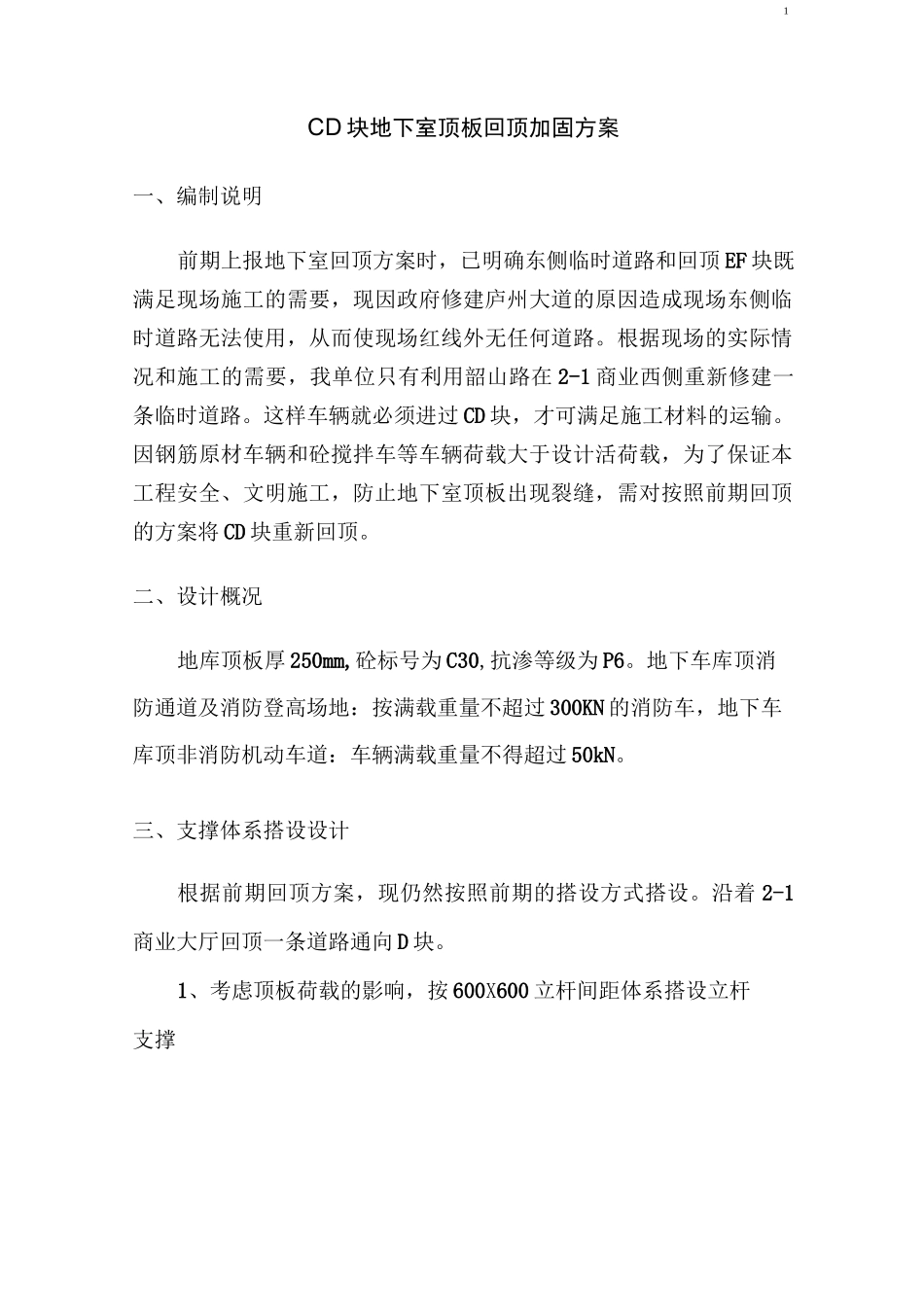

目录一、编制说明 1二、设计概况 1三、支撑体系搭设设计 1四、钢管搭设及拆除 2五、检查、维护与应急处理 4六、施工安全注意措施 71CD 块地下室顶板回顶加固方案一、编制说明前期上报地下室回顶方案时，已明确东侧临时道路和回顶 EF 块既满足现场施工的需要，现因政府修建庐州大道的原因造成现场东侧临时道路无法使用，从而使现场红线外无任何道路。根据现场的实际情况和施工的需要，我单位只有利用韶山路在 2-1 商业西侧重新修建一条临时道路。这样车辆就必须进过 CD 块，才可满足施工材料的运输。因钢筋原材车辆和砼搅拌车等车辆荷载大于设计活荷载，为了保证本工程安全、文明施工，防止地下室顶板出现裂缝，需对按照前期回顶的方案将 CD 块重新回顶。二、设计概况地库顶板厚 250mm,砼标号为 C30,抗渗等级为 P6。地下车库顶消防通道及消防登高场地：按满载重量不超过 300KN 的消防车，地下车库顶非消防机动车道：车辆满载重量不得超过 50kN。三、支撑体系搭设设计根据前期回顶方案，现仍然按照前期的搭设方式搭设。沿着 2-1商业大厅回顶一条道路通向 D 块。1、考虑顶板荷载的影响，按 600X600 立杆间距体系搭设立杆支撑2ooooop④ooooooooooooo①oooooooooooooooooQoo1、工艺流程铺底部垫木 T 逐根树立立杆并随即与第一步横杆扣紧 T 装第一步小横杆并与立杆扣紧—安第一步大横杆与各立杆扣紧—安第一步小横0009件oo4 自 lo +e -Foo主四、钢管搭设及拆3杆—安第二步大横杆—安第二小小横杆—第三、四小大横杆和小横杆—加设剪刀撑。2、构造要求1）脚手架构架从上述设计要求下，支撑立杆纵横向间距为 600x600mm；施工道路的现浇梁、板底的立杆纵横向间距均 600x600mm；水平杆步距均为不大于 1500mm,实际搭设时根据搭设高度进行选择。第一道扫地杆离地面不高于 200mm。2）纵横向水平杆纵向水平杆设置在立杆内侧,应连续设置；纵向水平杆的对接扣件应交错布置,两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两各相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的 1/3。搭接长度不应小于 1m,应等间距设置 3 个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于 100mm；纵向水平杆应采用直角扣件固定在立杆上。应等间距设置间距不大于 400mm 的中间纵向水平杆,并用直角扣件固定在横向水平杆上。3）立杆每根立杆底部应设置厚度不...
