高压开关柜结构及工作原理

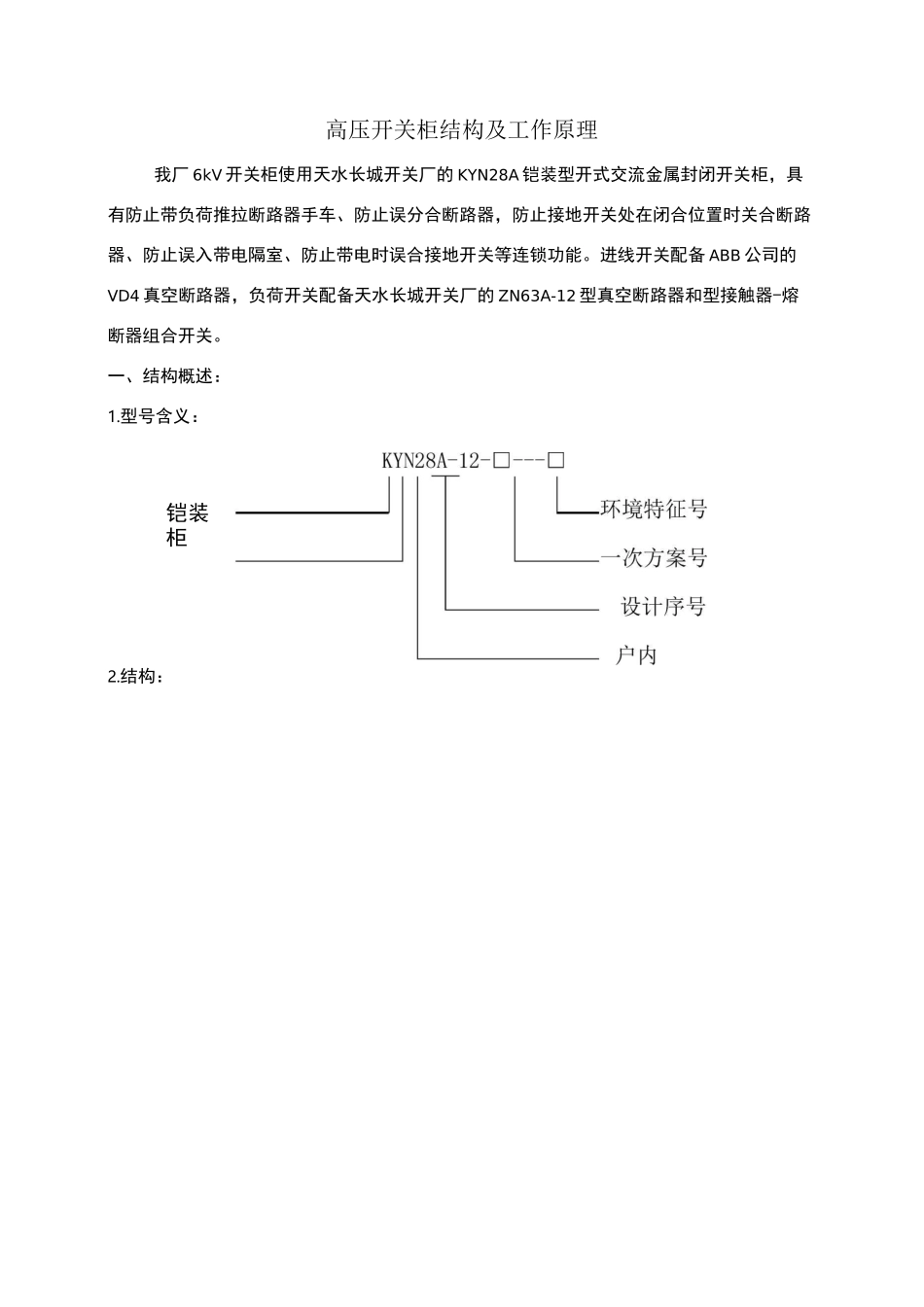

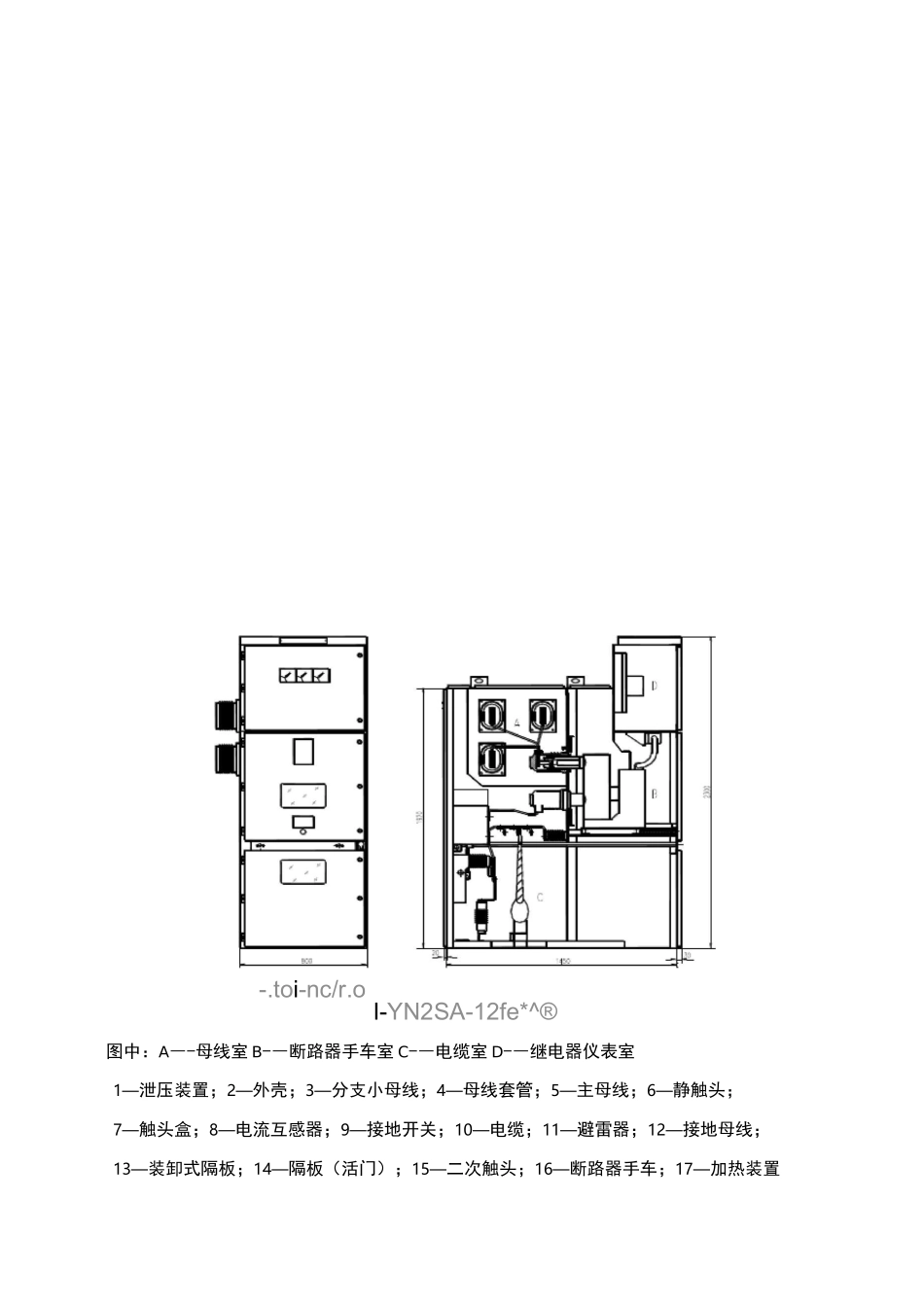

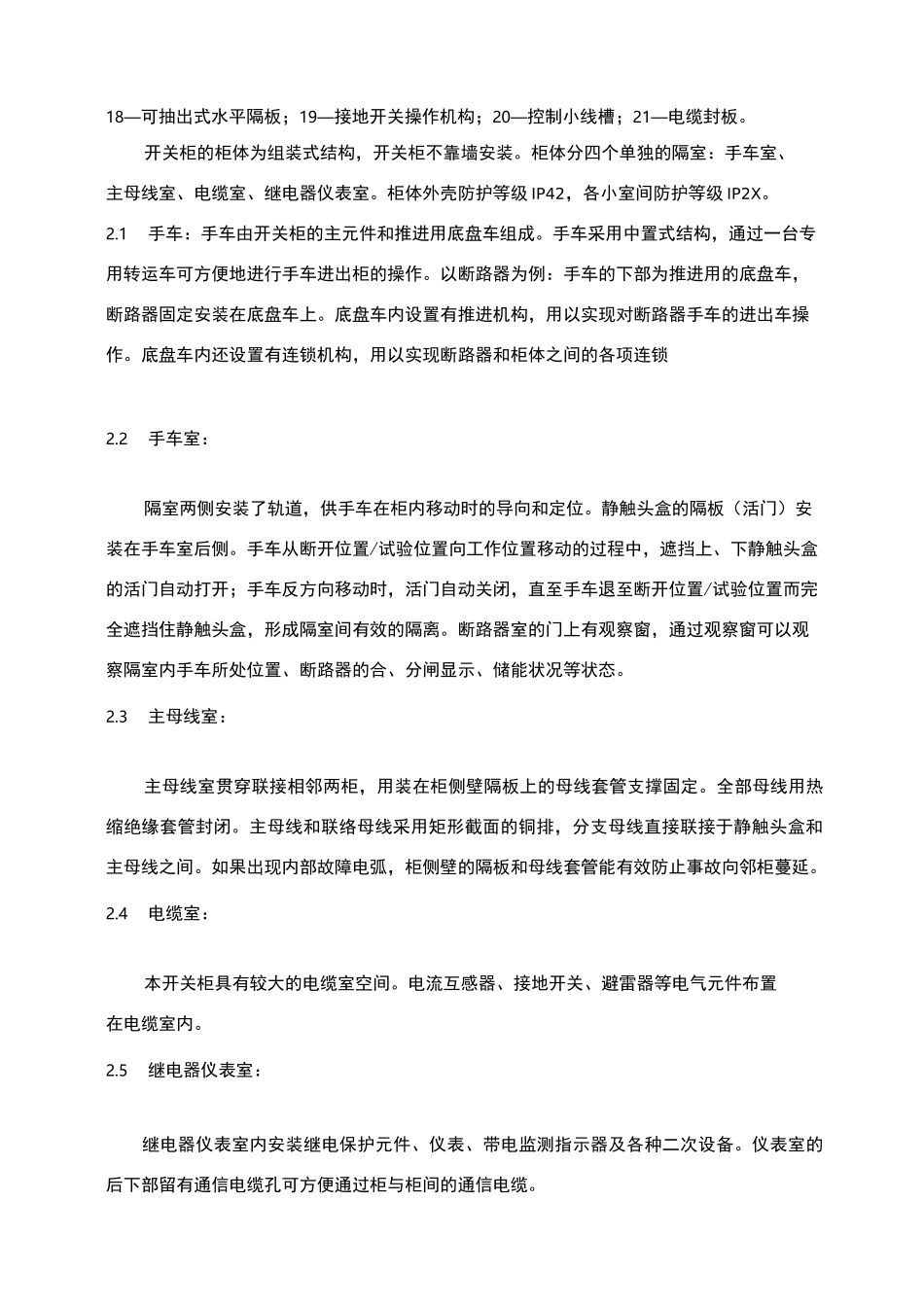

铠装柜高压开关柜结构及工作原理我厂 6kV 开关柜使用天水长城开关厂的 KYN28A 铠装型开式交流金属封闭开关柜，具有防止带负荷推拉断路器手车、防止误分合断路器，防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止带电时误合接地开关等连锁功能。进线开关配备 ABB 公司的VD4 真空断路器，负荷开关配备天水长城开关厂的 ZN63A-12 型真空断路器和型接触器-熔断器组合开关。一、结构概述：1.型号含义：2.结构：-.toi-nc/r.oI-YN2SA-12fe*^®图中：A―-母线室 B-―断路器手车室 C-―电缆室 D-―继电器仪表室1—泄压装置；2—外壳；3—分支小母线；4—母线套管；5—主母线；6—静触头；7—触头盒；8—电流互感器；9—接地开关；10—电缆；11—避雷器；12—接地母线；13—装卸式隔板；14—隔板（活门）；15—二次触头；16—断路器手车；17—加热装置18—可抽出式水平隔板；19—接地开关操作机构；20—控制小线槽；21—电缆封板。开关柜的柜体为组装式结构，开关柜不靠墙安装。柜体分四个单独的隔室：手车室、主母线室、电缆室、继电器仪表室。柜体外壳防护等级 IP42，各小室间防护等级 IP2X。2.1手车：手车由开关柜的主元件和推进用底盘车组成。手车采用中置式结构，通过一台专用转运车可方便地进行手车进出柜的操作。以断路器为例：手车的下部为推进用的底盘车，断路器固定安装在底盘车上。底盘车内设置有推进机构，用以实现对断路器手车的进出车操作。底盘车内还设置有连锁机构，用以实现断路器和柜体之间的各项连锁2.2手车室：隔室两侧安装了轨道，供手车在柜内移动时的导向和定位。静触头盒的隔板（活门）安装在手车室后侧。手车从断开位置/试验位置向工作位置移动的过程中，遮挡上、下静触头盒的活门自动打开；手车反方向移动时，活门自动关闭，直至手车退至断开位置/试验位置而完全遮挡住静触头盒，形成隔室间有效的隔离。断路器室的门上有观察窗，通过观察窗可以观察隔室内手车所处位置、断路器的合、分闸显示、储能状况等状态。2.3主母线室：主母线室贯穿联接相邻两柜，用装在柜侧壁隔板上的母线套管支撑固定。全部母线用热缩绝缘套管封闭。主母线和联络母线采用矩形截面的铜排，分支母线直接联接于静触头盒和主母线之间。如果出现内部故障电弧，柜侧壁的隔板和母线套管能有效防止事故向邻柜蔓延。2.4电缆室：本开关柜具有较大的电缆室空间。电流互感器、接地开关、避雷器等电气元件布置在电缆室内。2.5继电器仪表室...
