电磁炉的维修、基本工作原理、电路识图、分部分讲解

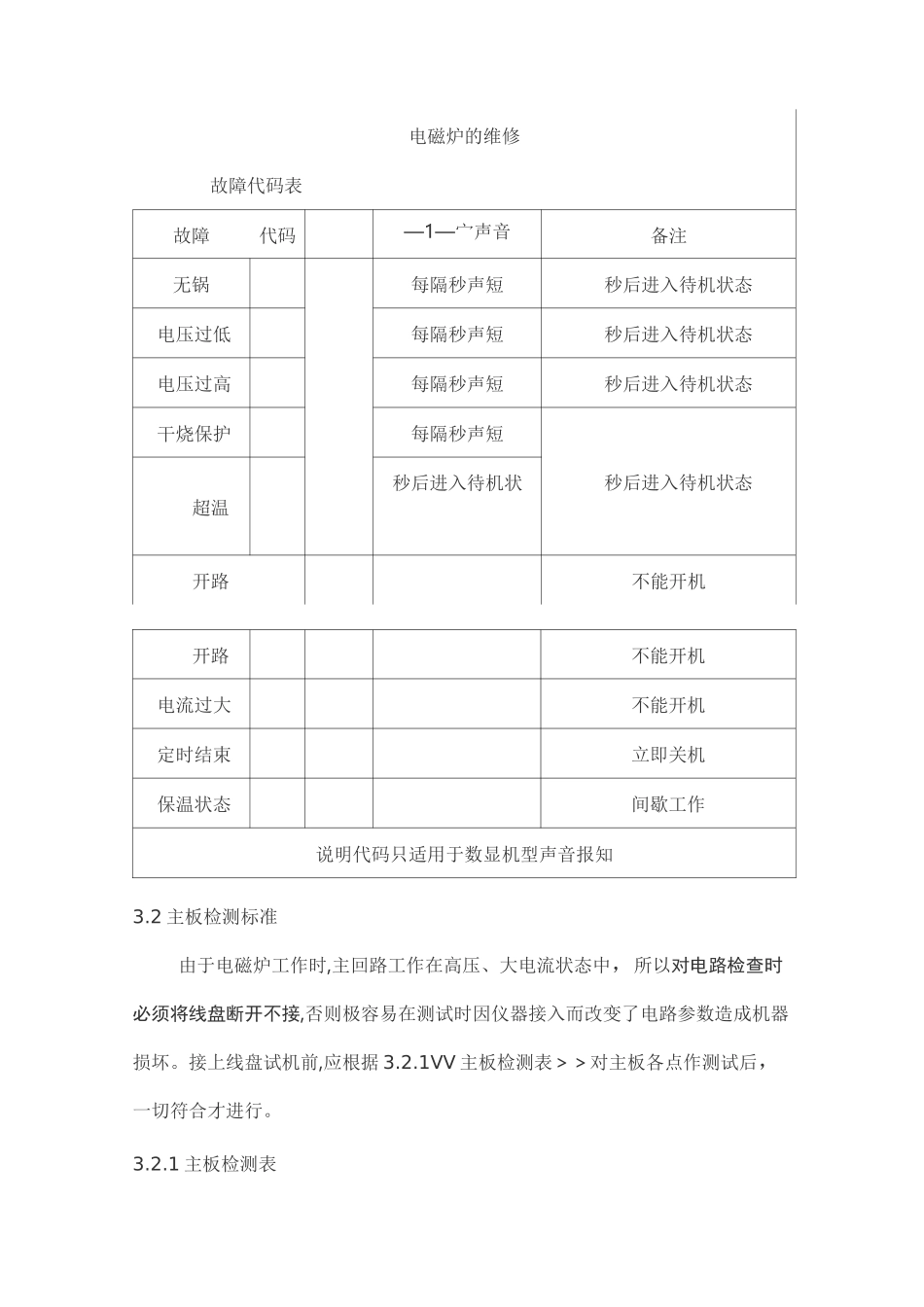

电磁炉的维修、基本工作原理、电路识图、分部分讲解_第1页
1/20
电磁炉的维修、基本工作原理、电路识图、分部分讲解_第2页
2/20
电磁炉的维修、基本工作原理、电路识图、分部分讲解_第3页
3/20
电磁炉的维修故障代码表故障代码—1—宀声音备注无锅每隔秒声短秒后进入待机状态电压过低每隔秒声短秒后进入待机状态电压过高每隔秒声短秒后进入待机状态干烧保护每隔秒声短秒后进入待机状态超温秒后进入待机状开路不能开机开路不能开机电流过大不能开机定时结束立即关机保温状态间歇工作说明代码只适用于数显机型声音报知3.2 主板检测标准由于电磁炉工作时,主回路工作在高压、大电流状态中,所以对电路检查时必须将线盘断开不接,否则极容易在测试时因仪器接入而改变了电路参数造成机器损坏。接上线盘试机前,应根据 3.2.1VV 主板检测表>>对主板各点作测试后,一切符合才进行。3.2.1 主板检测表一、待机测试不接入线盘接入电源后不按任何键步骤测试点标准备注不合格对策通电发出“"一声按第项查确认输入电压为时按第项查±按第项查±按第项查极按第项查正端按第项查点±确认输入电压为时按第项查.±按第项查.±并联只电阻在两端测试完后拆除。按第项查基极+按第项查二动检不接入线盘接入电源后按开机键极间隔出现此为加至极的试探信号。按第、、项查两端±风扇应转动按第项查步骤合格再接入线盘试机电磁炉应能正常启按第项动加热3.2.2 主板测试不合格对策(1)上电不发出“B”一声-…如果按开/关键指示灯亮,则应为蜂鸣器 BZ 不良,如果按开/关键仍没任何反应,再测 CUP 第 12 脚+5V 是否正常,如不正常,按下面第(4)项方法查之,如正常,则测晶振 X1 频率应为 8MHz 左右(没测试仪器可换入另一个晶振试),如频率正常,则为 U1CPU 不良。(2) CN7 电压低于 305V----如果确认输入电源电压高于 AC220V 时,CN7 测得电压偏低,应为 C2 开路或容量下降,如果该点无电压,则检查整流桥 BG1 交流输入两端有否 AC220V,如有,则检查 L2、BG1,如没有,则检查互感器 CT1 初级是否开路、电源输入端至整流桥入端连线是否有断裂开路现象。(3) +18V 故障----没有+18V 时,应先测变压器次级是否有交流电压输出,如没有,测初级有否 AC220V 输入,如有则为变压器故障,如果变压器次级有电压输出,再测 C19 有否电压,如没有,则检查 C19 是否短路、D8 是否不良、Q2 和 DW2 这两零件是否都击穿,如果 C19 有电压,而 Q2 很热,则为+18V 负载短路,应查 C21、C23、U2 及 IGBT 推动电路,如果 Q2 不是很热,则应为 Q2 或 R26 开路、DW2 或 C20 短路。+18V 偏高时,应检查Q2、DW2。+18V 偏低时,应检查 DW2、C2...
