防爆配电箱技术规格书

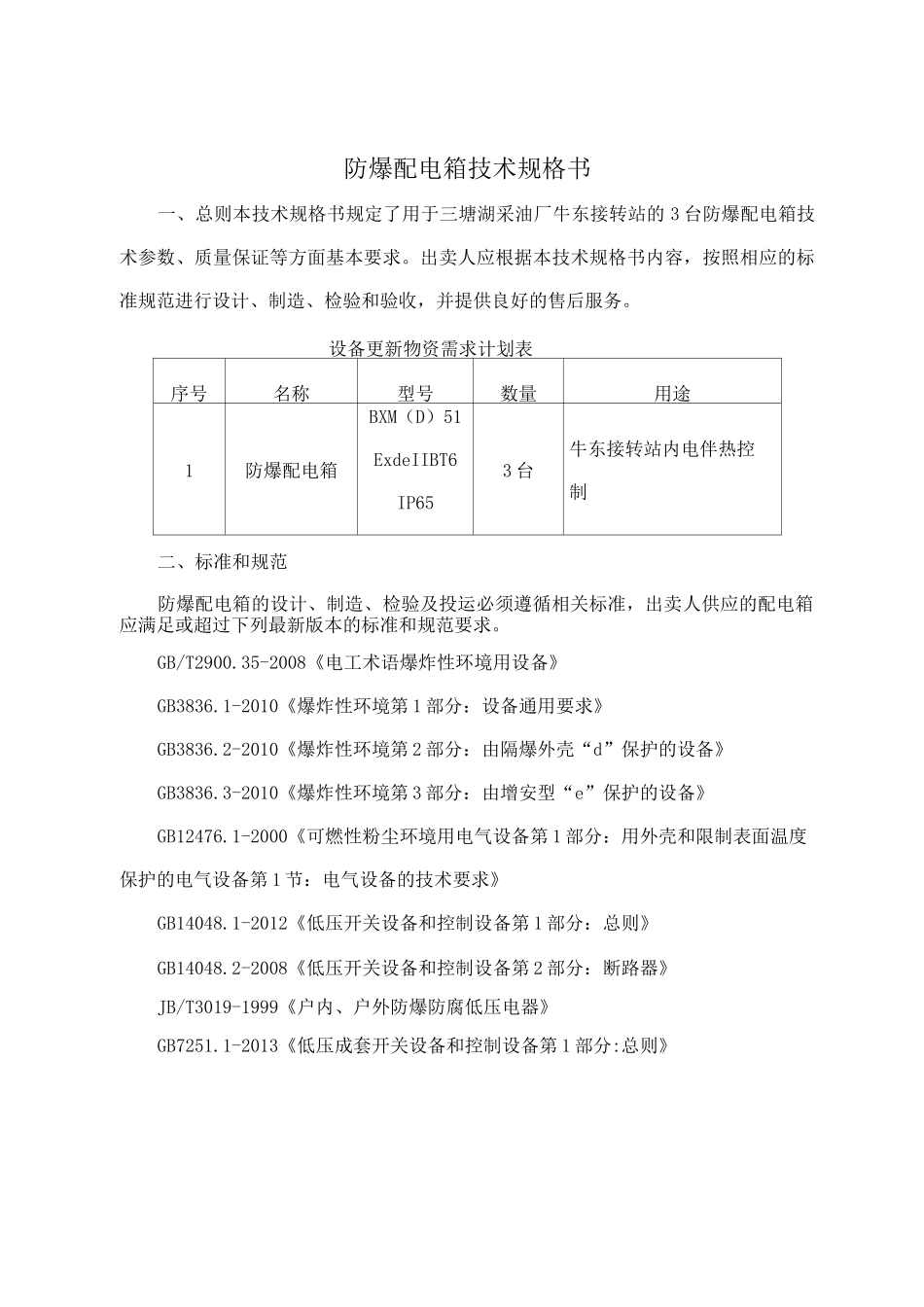

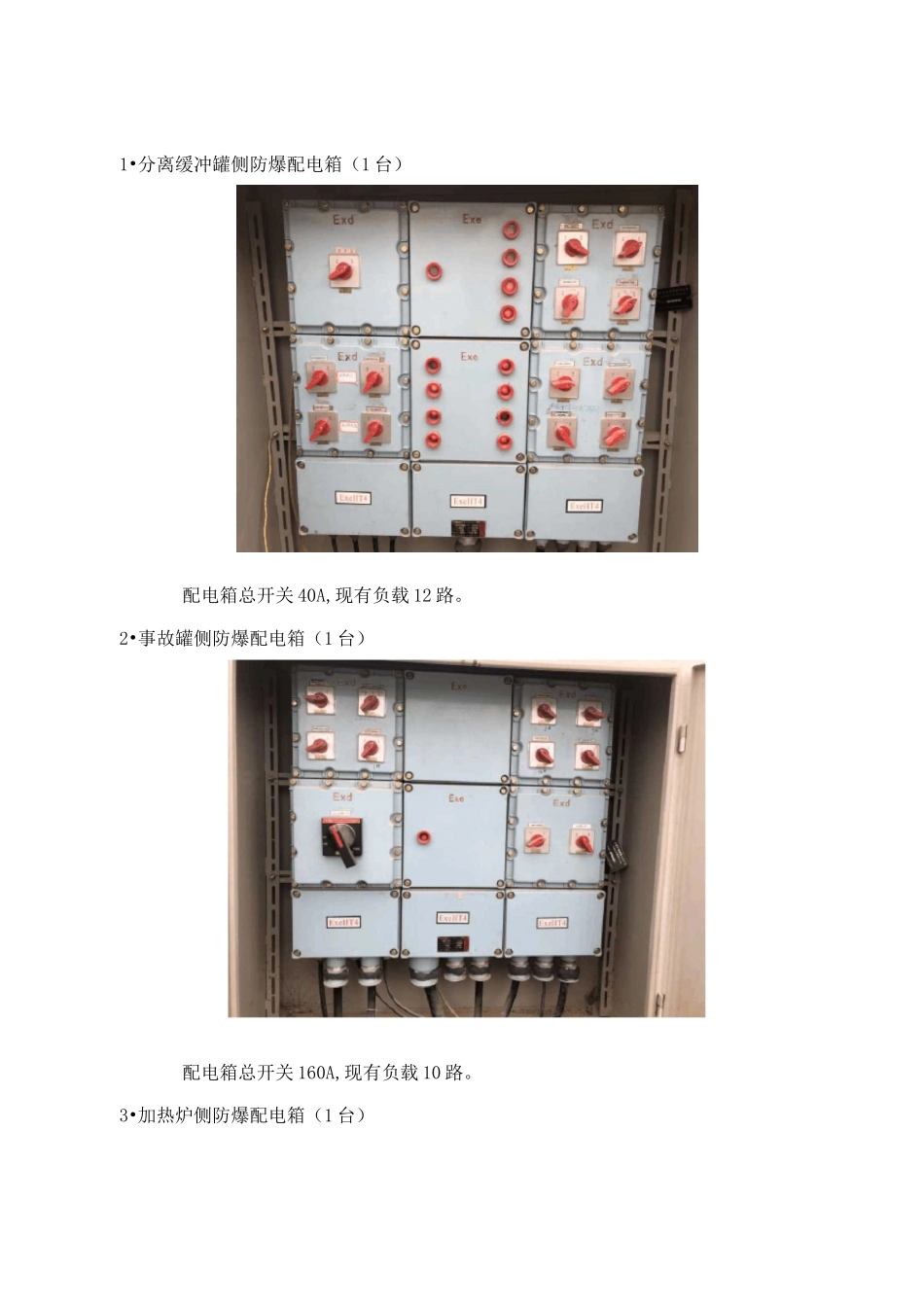

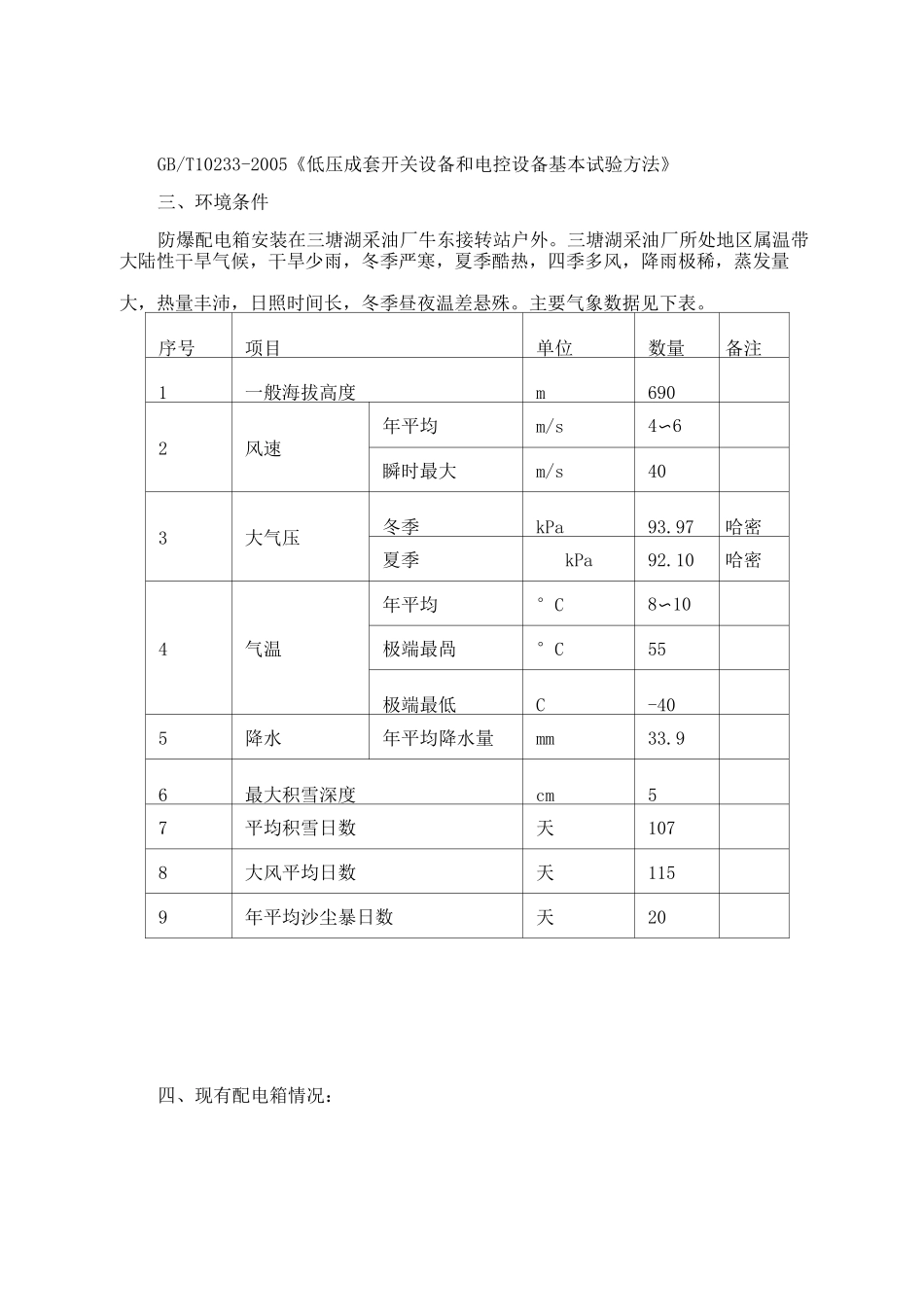

防爆配电箱技术规格书一、总则本技术规格书规定了用于三塘湖采油厂牛东接转站的 3 台防爆配电箱技术参数、质量保证等方面基本要求。出卖人应根据本技术规格书内容，按照相应的标准规范进行设计、制造、检验和验收，并提供良好的售后服务。设备更新物资需求计划表序号名称型号数量用途1防爆配电箱BXM（D）51ExdeIIBT6IP653 台牛东接转站内电伴热控制二、标准和规范防爆配电箱的设计、制造、检验及投运必须遵循相关标准，出卖人供应的配电箱应满足或超过下列最新版本的标准和规范要求。GB/T2900.35-2008《电工术语爆炸性环境用设备》GB3836.1-2010《爆炸性环境第 1 部分：设备通用要求》GB3836.2-2010《爆炸性环境第 2 部分：由隔爆外壳“d”保护的设备》GB3836.3-2010《爆炸性环境第 3 部分：由增安型“e”保护的设备》GB12476.1-2000《可燃性粉尘环境用电气设备第 1 部分：用外壳和限制表面温度保护的电气设备第 1 节：电气设备的技术要求》GB14048.1-2012《低压开关设备和控制设备第 1 部分：总则》GB14048.2-2008《低压开关设备和控制设备第 2 部分：断路器》JB/T3019-1999《户内、户外防爆防腐低压电器》GB7251.1-2013《低压成套开关设备和控制设备第 1 部分:总则》GB/T10233-2005《低压成套开关设备和电控设备基本试验方法》三、环境条件防爆配电箱安装在三塘湖采油厂牛东接转站户外。三塘湖采油厂所处地区属温带大陆性干旱气候，干旱少雨，冬季严寒，夏季酷热，四季多风，降雨极稀，蒸发量大，热量丰沛，日照时间长，冬季昼夜温差悬殊。主要气象数据见下表。序号项目单位数量备注1一般海拔高度m6902风速年平均m/s4〜6瞬时最大m/s403大气压冬季kPa93.97哈密夏季kPa92.10哈密4气温年平均°C8〜10极端最咼°C55极端最低C-405降水年平均降水量mm33.96最大积雪深度cm57平均积雪日数天1078大风平均日数天1159年平均沙尘暴日数天20四、现有配电箱情况：1•分离缓冲罐侧防爆配电箱（1 台）配电箱总开关 40A,现有负载 12 路。2•事故罐侧防爆配电箱（1 台）配电箱总开关 160A,现有负载 10 路。3•加热炉侧防爆配电箱（1 台）配电箱总开关 40A,现有负载 12 路。五、技术要求1.出卖人必须到三塘湖采油厂牛东接转站现场，对原有配电箱各项参数进行核实，确保原有出线电缆能继续使用。出卖人要根据实际负载情况、现场安装条件和买受人需求并依据国家有关标准编制新的防爆配电箱设计方案，并得到买受人确认。2•防爆等级：Ex...
