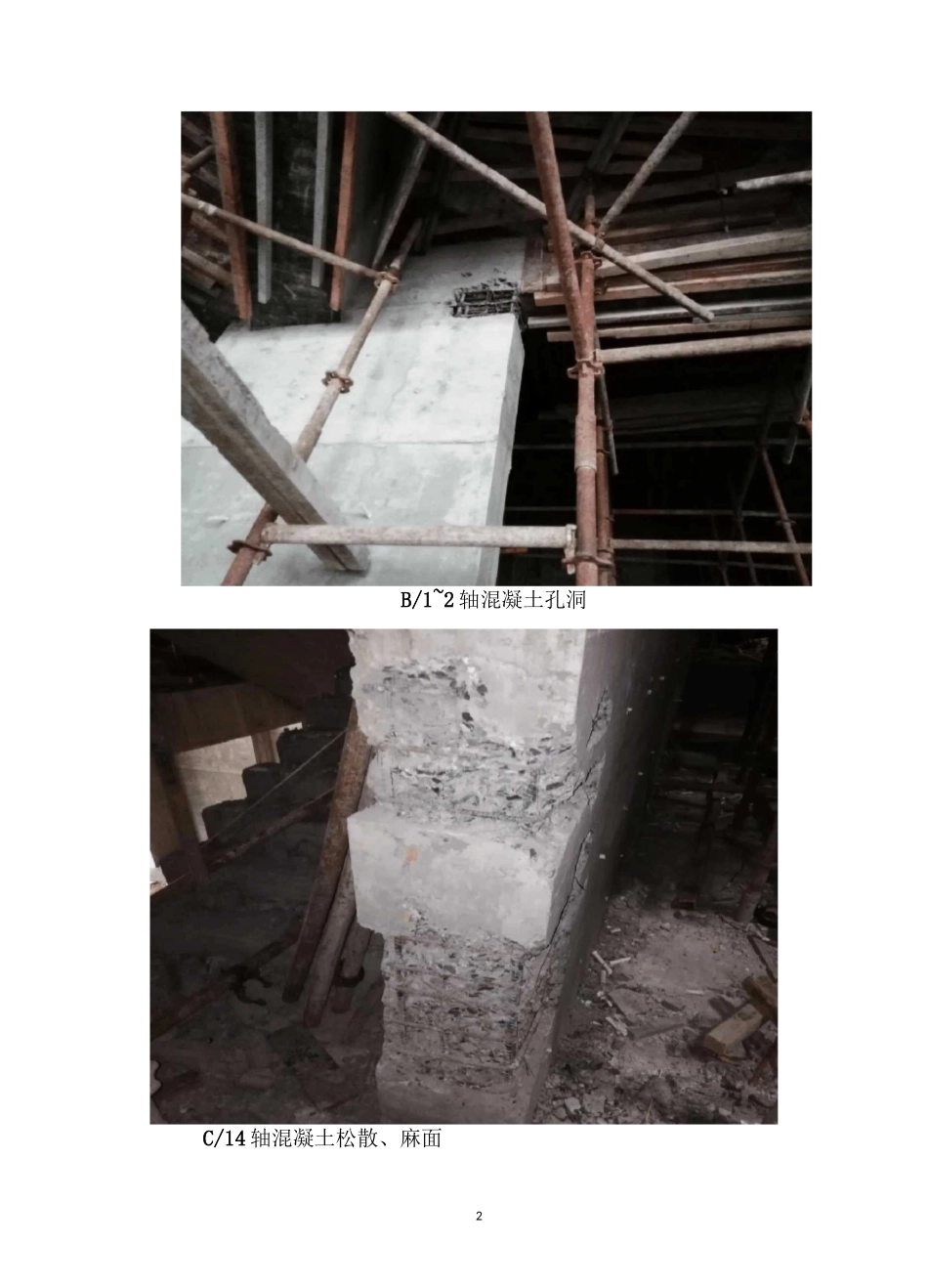

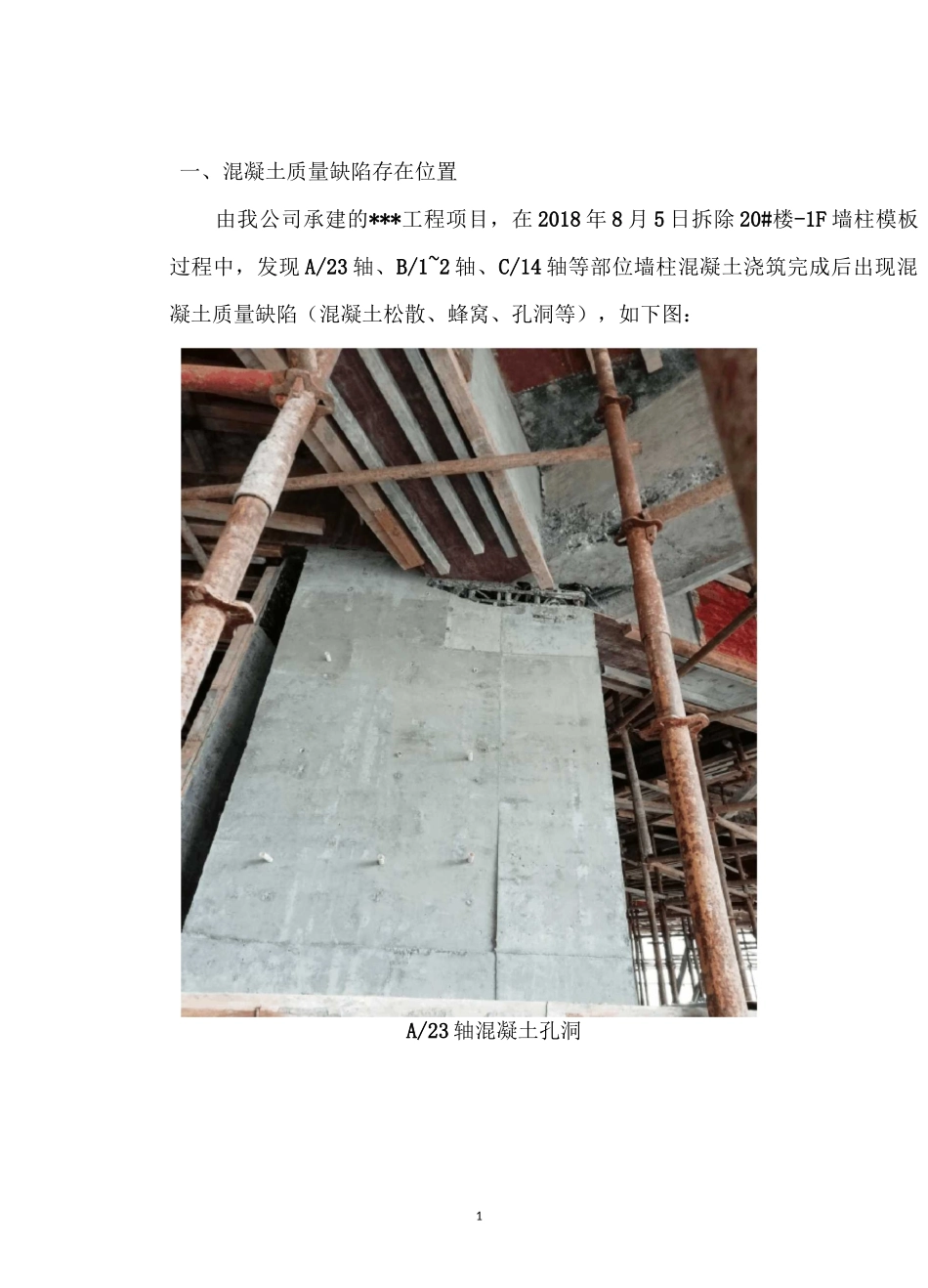

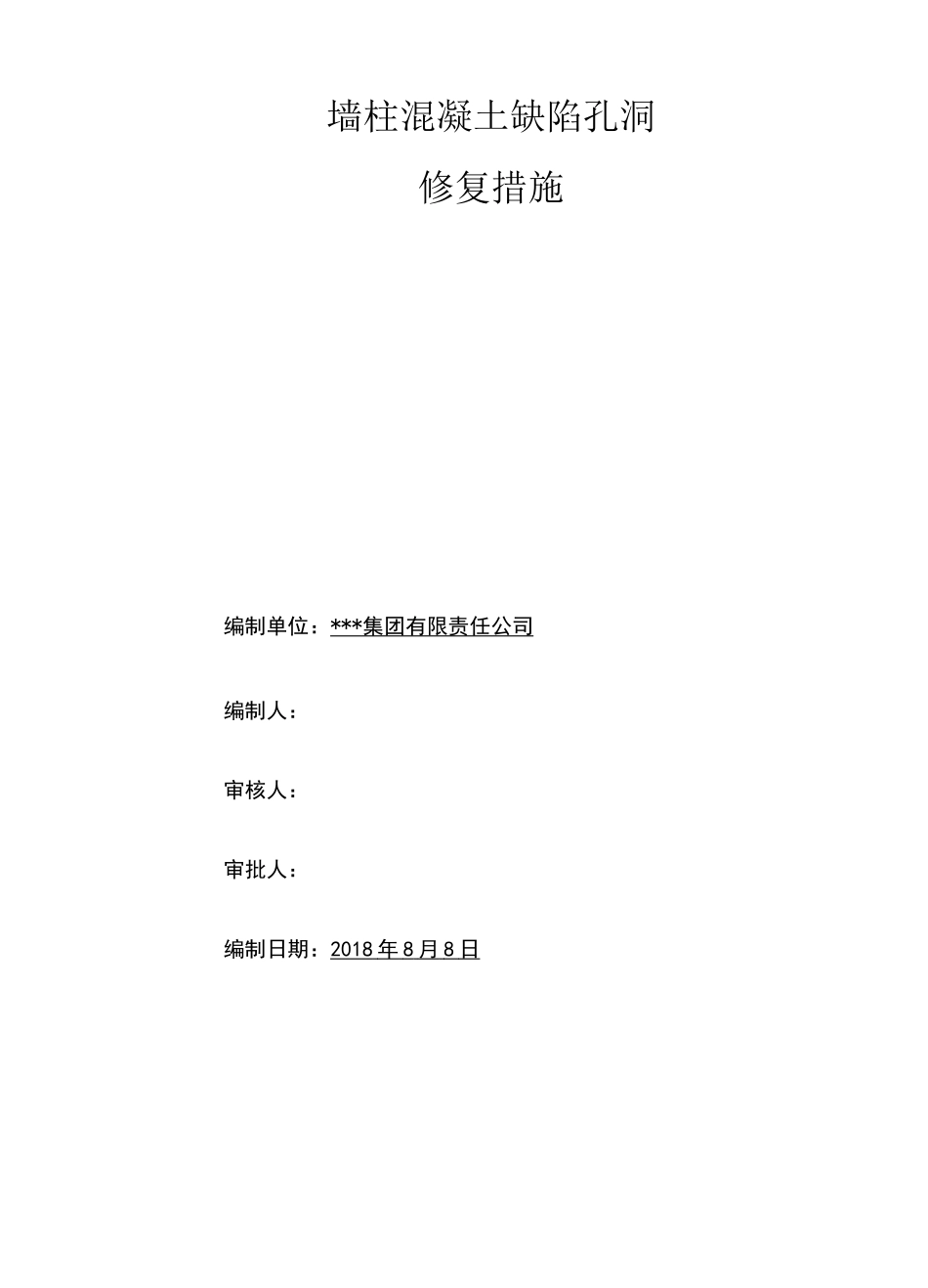

墙柱混凝土缺陷孔洞修复措施编制单位:*** 集团有限责任公司 编制人:审核人:审批人:编制日期:2018 年 8 月 8 日 1一、混凝土质量缺陷存在位置由我公司承建的***工程项目,在 2018 年 8 月 5 日拆除 20#楼-1F 墙柱模板过程中,发现 A/23 轴、B/1~2 轴、C/14 轴等部位墙柱混凝土浇筑完成后出现混凝土质量缺陷(混凝土松散、蜂窝、孔洞等),如下图:A/23 轴混凝土孔洞2B/1~2 轴混凝土孔洞C/14 轴混凝土松散、麻面3二、混凝土质量缺陷存在的原因经我项目部组织生产、技术、质量部门等现场查看后决定,要求本段区域经理、施工员,彻底清查其他墙柱是否还存在有类似质量缺陷,检查存在的混凝土外观质量缺陷形成原因。根据混凝土缺陷存在的位置分析如下:1、A/23 轴混凝土孔洞发生的主要原因:(1)梁柱节点钢筋较密(三根梁相互锚固),阻碍混凝土流动;(2)混凝土塌落度偏小、混凝土流动性较差、以及混凝土振捣不到位等原因所致。2、B/1~2 轴和 C/14 轴结构混凝土孔洞发生的主要原因:是现场管理人员、操作工人责任心不到位导致混凝土振捣不密实。三、混凝土缺陷修复措施混凝土出现蜂窝、麻面、孔洞等现象是混凝土质量缺陷的通病,但是作为施工单位要避免质量缺陷的发生或者减小质量缺陷的严重性,同时采取有效的预防措施。对产生的质量缺陷严格按《质量管理及质量通病防治方案》执行修复,对特别严重的质量缺陷应编制相应措施(方案)进行修复。存在混凝土质量缺陷的必须向监理单位或者建设单位工程师汇报,并检查同意后进行缺陷修复,缺陷严重的同时附上质量缺陷修复措施(方案),不得在未加检查、未同意确认措施(方案)的情况下擅自修复隐蔽,现对以上存在的质量缺陷提出以下修复处理措施:1、针对问题较为严重的 A/23 轴混凝土孔洞,将已拆除的梁底支撑采用钢管对梁 1/3 跨位置二次再加固,确保处理过程中梁板不会受应力变匚□1匸■■4轴的孔洞在另一侧钻一个排气孔,在浇筑灌浆料时有利于排气,有利于充分浇筑密实;区域经理(施工员)报项目部质检部检查验收合格后,再报监理工程师申请验收合格后,才能进行下一步工序施工;3、验收合格后,木工按照编制措施(方案)进行二次安装墙柱模板见下图),模板顶部预留灌浆口,预留灌浆口高于结构缺陷孔洞最高点不小于 50mm;如下图所示:形,同时搭设好操作平台脚手架,示意图如下:2、凿除孔洞范围内松散混凝土,并用清水冲洗干净,对 A 轴交 235IIO674、委...
