工程施工现场临时用电方案及措施

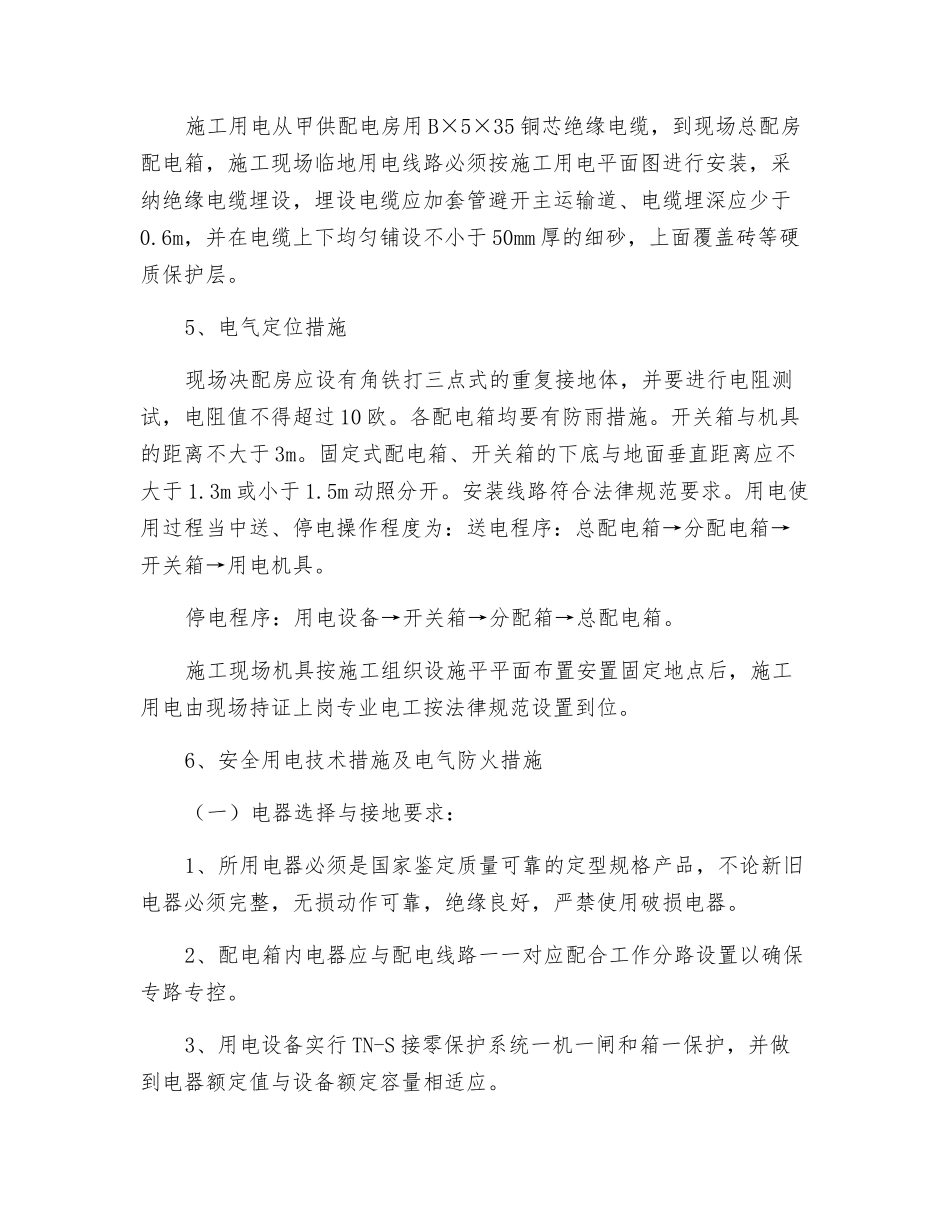

工程施工现场临时用电方案及措施1、施工现场用电概况施工现场由甲方供电到现场东南角处总配电房。本工程现场用电从甲供配电房引线到现场工程配电房总配电箱→各分配箱→各机具机械开关箱。2、施工用电及防护措施施工现场临时供电采纳（TN-S 系统）三相五线制，其中三根为相线一根为工作零线，另一根是黄/绿双色线。三级配电二维保护、总配箱漏电保护器，开关箱漏电保护器，配电箱系列应选用主管部门颁发准用证的产品。每个箱均设有隔离电源开关，总配箱与开关箱漏电应灵敏可靠，其额定漏电动作电流不大于 30mA，漏电动作时间应小于0.1S，同时作为二级漏电保护器应具备分段分级保护功能。PE 线为黄绿双色多股铜蕊线作为保护零线，在线路中不得经过各电箱中的隔离开关及漏电保护器作工作零线用。实行一机一闸一漏一开关箱一锁原则。龙门架用电专路设配电箱。所有线路用线均要采纳绝缘电缆。3、施工用电设备总容量计划施工机具部容量，见用电容量统计表根据用电总功率计放得出选择导线。见用电施工组织设计。4、施工现场临时用电线路架设措施施工用电从甲供配电房用 B×5×35 铜芯绝缘电缆，到现场总配房配电箱，施工现场临地用电线路必须按施工用电平面图进行安装，采纳绝缘电缆埋设，埋设电缆应加套管避开主运输道、电缆埋深应少于0.6m，并在电缆上下均匀铺设不小于 50mm 厚的细砂，上面覆盖砖等硬质保护层。5、电气定位措施现场决配房应设有角铁打三点式的重复接地体，并要进行电阻测试，电阻值不得超过 10 欧。各配电箱均要有防雨措施。开关箱与机具的距离不大于 3m。固定式配电箱、开关箱的下底与地面垂直距离应不大于 1.3m 或小于 1.5m 动照分开。安装线路符合法律规范要求。用电使用过程当中送、停电操作程度为：送电程序：总配电箱→分配电箱→开关箱→用电机具。停电程序：用电设备→开关箱→分配箱→总配电箱。施工现场机具按施工组织设施平平面布置安置固定地点后，施工用电由现场持证上岗专业电工按法律规范设置到位。6、安全用电技术措施及电气防火措施（一）电器选择与接地要求：1、所用电器必须是国家鉴定质量可靠的定型规格产品，不论新旧电器必须完整，无损动作可靠，绝缘良好，严禁使用破损电器。2、配电箱内电器应与配电线路一一对应配合工作分路设置以确保专路专控。3、用电设备实行 TN-S 接零保护系统一机一闸和箱一保护，并做到电器额定值与设备额定容量相适应。4、总配电柜与开关箱设置的漏电保护器具其额定漏...
