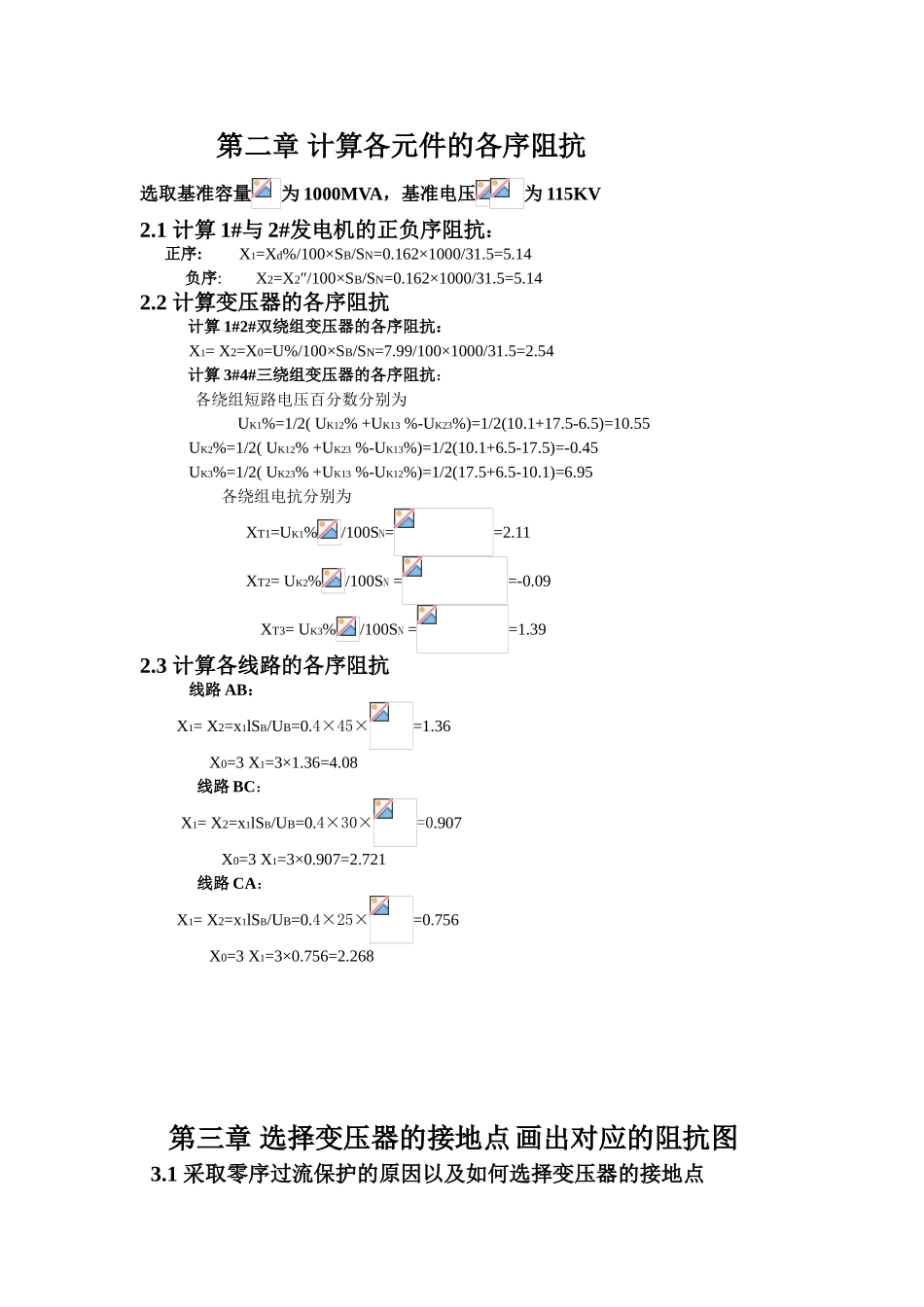

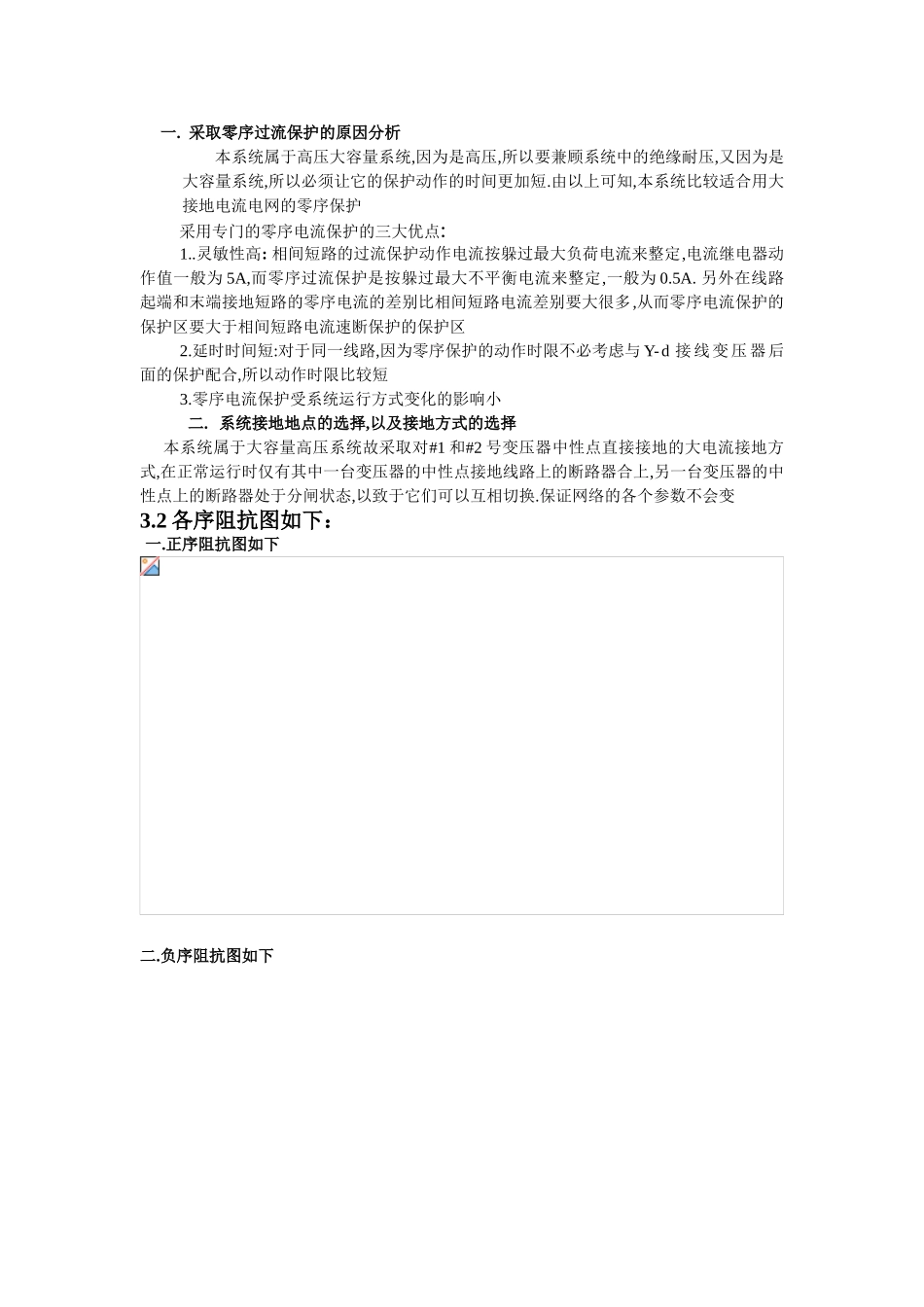

第二章计算各元件的各序阻抗选取基准容量为1000MVA，基准电压为115KV2.1计算1#与2#发电机的正负序阻抗：正序:X1=Xd%/100×SB/SN=0.162×1000/31.5=5.14负序:X2=X2″/100×SB/SN=0.162×1000/31.5=5.142.2计算变压器的各序阻抗计算1#2#双绕组变压器的各序阻抗：X1=X2=X0=U%/100×SB/SN=7.99/100×1000/31.5=2.54计算3#4#三绕组变压器的各序阻抗：各绕组短路电压百分数分别为UK1%=1/2(UK12%+UK13%-UK23%)=1/2(10.1+17.5-6.5)=10.55UK2%=1/2(UK12%+UK23%-UK13%)=1/2(10.1+6.5-17.5)=-0.45UK3%=1/2(UK23%+UK13%-UK12%)=1/2(17.5+6.5-10.1)=6.95各绕组电抗分别为XT1=UK1%/100SN==2.11XT2=UK2%/100SN==-0.09XT3=UK3%/100SN==1.392.3计算各线路的各序阻抗线路AB：X1=X2=x1lSB/UB=0.4×45×=1.36X0=3X1=3×1.36=4.08线路BC：X1=X2=x1lSB/UB=0.4×30×=0.907X0=3X1=3×0.907=2.721线路CA：X1=X2=x1lSB/UB=0.4×25×=0.756X0=3X1=3×0.756=2.268第三章选择变压器的接地点画出对应的阻抗图3.1采取零序过流保护的原因以及如何选择变压器的接地点一.采取零序过流保护的原因分析本系统属于高压大容量系统,因为是高压,所以要兼顾系统中的绝缘耐压,又因为是大容量系统,所以必须让它的保护动作的时间更加短.由以上可知,本系统比较适合用大接地电流电网的零序保护采用专门的零序电流保护的三大优点:1..灵敏性高:相间短路的过流保护动作电流按躲过最大负荷电流来整定,电流继电器动作值一般为5A,而零序过流保护是按躲过最大不平衡电流来整定,一般为0.5A.另外在线路起端和末端接地短路的零序电流的差别比相间短路电流差别要大很多,从而零序电流保护的保护区要大于相间短路电流速断保护的保护区2.延时时间短:对于同一线路,因为零序保护的动作时限不必考虑与Y-d接线变压器后面的保护配合,所以动作时限比较短3.零序电流保护受系统运行方式变化的影响小二.系统接地地点的选择,以及接地方式的选择本系统属于大容量高压系统故采取对#1和#2号变压器中性点直接接地的大电流接地方式,在正常运行时仅有其中一台变压器的中性点接地线路上的断路器合上,另一台变压器的中性点上的断路器处于分闸状态,以致于它们可以互相切换.保证网络的各个参数不会变3.2各序阻抗图如下：一.正序阻抗图如下二.负序阻抗图如下三.零序阻抗图如下：第四章零序电流标幺值的计算：我们现在将要计算本网络的每条母线发生短路时的最大与最小零序电流的标幺值,然后就可以计算出流过每个保护的最大短路电流与最小短路电流,(将在下一章介绍如何计算流过每个保护最大短路电流与最小短路电流),因为我们在整定各个保护的动作电流时,是需要用本级线路末端发生短路时的最大与最小短路电流来整定和校验4.1求A母线发生短路时的最大短路电流与最小短路电流一,求出A母线发生短路时的最大各序阻抗(我们知道在最小运行方式下的各序阻抗最大)在最大运行方式下,各序阻抗求法如下:二.求出A母线发生短路时的最小各序阻抗(我们知道在最大运行方式下的各序阻抗最小)在最大运行方式下,各序阻抗求法如下:三,求A母线发生短路时的最大短路电流,根据在最大运行方式下发生单相接地短路时零序电流最大,所以有四.求A母线发生短路时的最小短路电流,根据在最小运行方式下发生两相接地短路时零序电流最小,所以有4.2求B母线发生短路时的最大短路电流与最小短路电流一,求出B母线发生短路时的最大各序阻抗(我们知道在最小运行方式下的各序阻抗最大)在最大运行方式下,各序阻抗求法如下//［1.36//(0.907＋0.756)＋(2.54＋5.14)//(2.54＋5.14)］=0.450.95//［4.08//(2.722+2.268)+2.54］＝0.79二.求出B母线发生短路时的最小各序阻抗(我们知道在最大运行方式下的各序阻抗最小)0.76//［1.36//(0.907＋0.756)＋(2.54＋5.14)］＝0.71.15//［4.08//(2.722+2.268)+2.54］＝0.97三,求B母线发生短路时的最大短路电流,根据在最大运行方式下发生单相接地短路时零序电流最大,所以＝＝＝0.59四.求B母线发生短路时的最小短路电流,根据在最小运行方式下发生两相接地短路时零序电流最小,所以有＝＝＝0.9＝.＝0.9＝0.38同理，可求得C母线短路时的零序电流4.3本网络各个母线短路时的最大与最小短路电...
