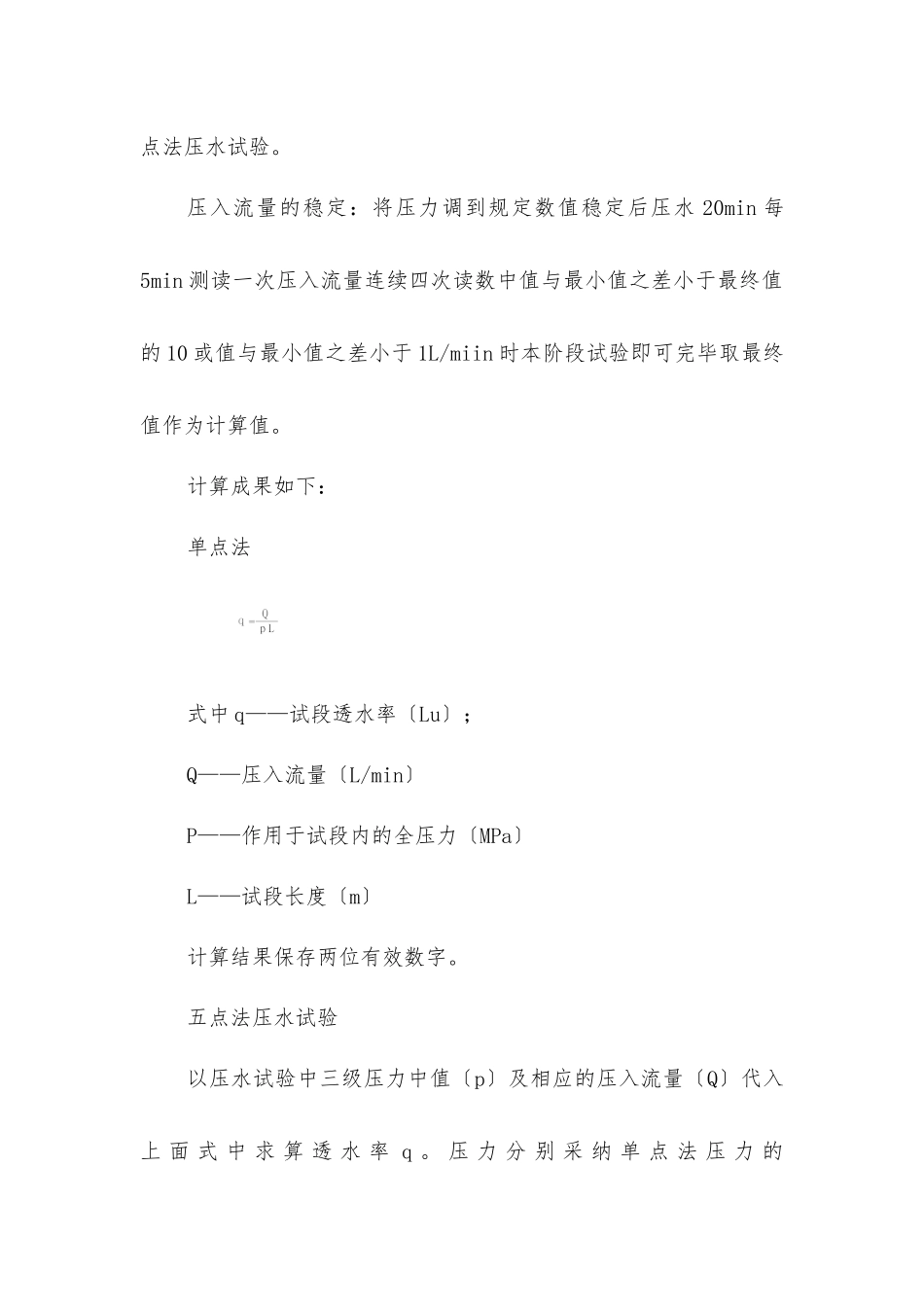

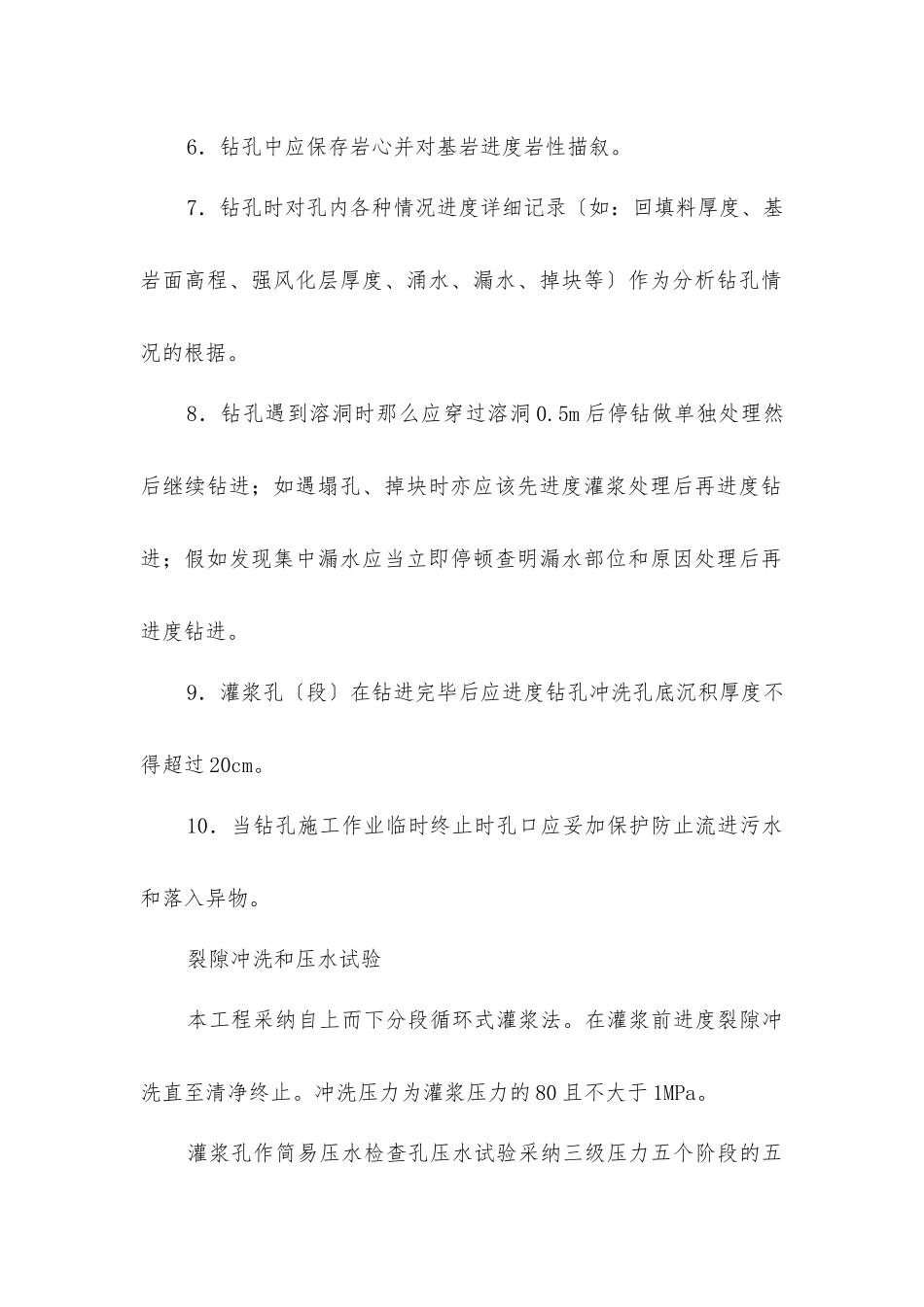

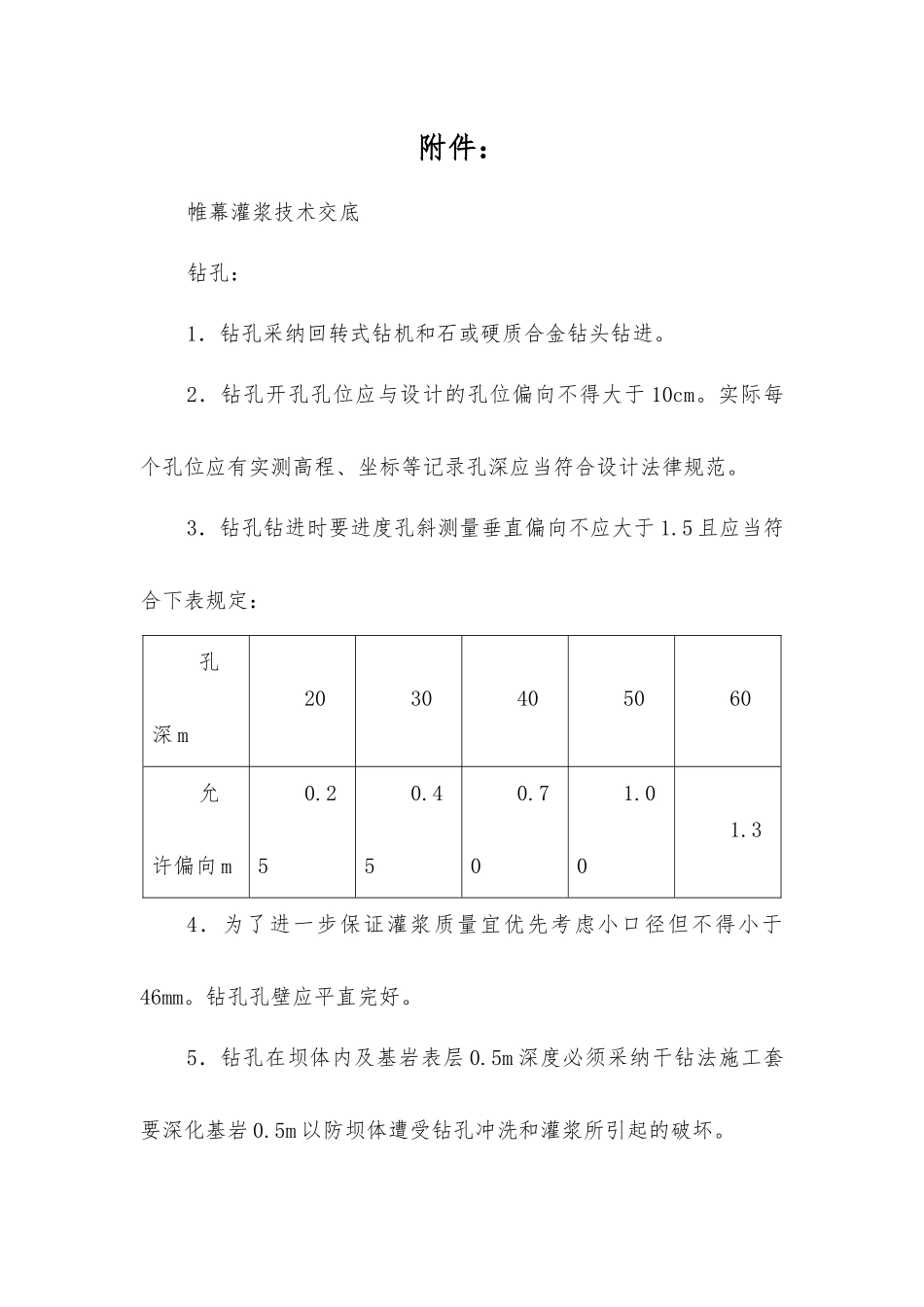

附件：帷幕灌浆技术交底钻孔：1．钻孔采纳回转式钻机和石或硬质合金钻头钻进。2．钻孔开孔孔位应与设计的孔位偏向不得大于 10cm。实际每个孔位应有实测高程、坐标等记录孔深应当符合设计法律规范。3．钻孔钻进时要进度孔斜测量垂直偏向不应大于 1.5 且应当符合下表规定：孔深 m2030405060允许偏向 m0.250.450.701.001.34．为了进一步保证灌浆质量宜优先考虑小口径但不得小于46mm。钻孔孔壁应平直完好。5．钻孔在坝体内及基岩表层 0.5m 深度必须采纳干钻法施工套要深化基岩 0.5m 以防坝体遭受钻孔冲洗和灌浆所引起的破坏。6．钻孔中应保存岩心并对基岩进度岩性描叙。7．钻孔时对孔内各种情况进度详细记录〔如：回填料厚度、基岩面高程、强风化层厚度、涌水、漏水、掉块等〕作为分析钻孔情况的根据。8．钻孔遇到溶洞时那么应穿过溶洞 0.5m 后停钻做单独处理然后继续钻进；如遇塌孔、掉块时亦应该先进度灌浆处理后再进度钻进；假如发现集中漏水应当立即停顿查明漏水部位和原因处理后再进度钻进。9．灌浆孔〔段〕在钻进完毕后应进度钻孔冲洗孔底沉积厚度不得超过 20cm。10．当钻孔施工作业临时终止时孔口应妥加保护防止流进污水和落入异物。裂隙冲洗和压水试验 本工程采纳自上而下分段循环式灌浆法。在灌浆前进度裂隙冲洗直至清净终止。冲洗压力为灌浆压力的 80 且不大于 1MPa。灌浆孔作简易压水检查孔压水试验采纳三级压力五个阶段的五点法压水试验。压入流量的稳定：将压力调到规定数值稳定后压水 20min 每5min 测读一次压入流量连续四次读数中值与最小值之差小于最终值的 10 或值与最小值之差小于 1L/miin 时本阶段试验即可完毕取最终值作为计算值。计算成果如下：单点法式中 q——试段透水率〔Lu〕；Q——压入流量〔L/min〕P——作用于试段内的全压力〔MPa〕 L——试段长度〔m〕计算结果保存两位有效数字。五点法压水试验以压水试验中三级压力中值〔p〕及相应的压入流量〔Q〕代入上 面 式 中 求 算 透 水 率 q 。 压 力 分 别 采 纳 单 点 法 压 力 的0.3、0.6、1、0.6、0.3 倍。同时根据五个阶段的压水试验资料绘制 p—Q 曲线并确定 p—Q 曲线类型。灌浆灌浆方式：本工程优先使用循环灌浆射浆距孔底不得大于 50cm也可采纳纯压式灌浆。灌浆：段长小于 6m 时采纳全孔一次灌浆法大于 6m 时采纳自上而下分段法。对于断层、破裂带、强透水层灌浆段的灌浆量特别大时应实行定量灌浆、间歇复灌...
