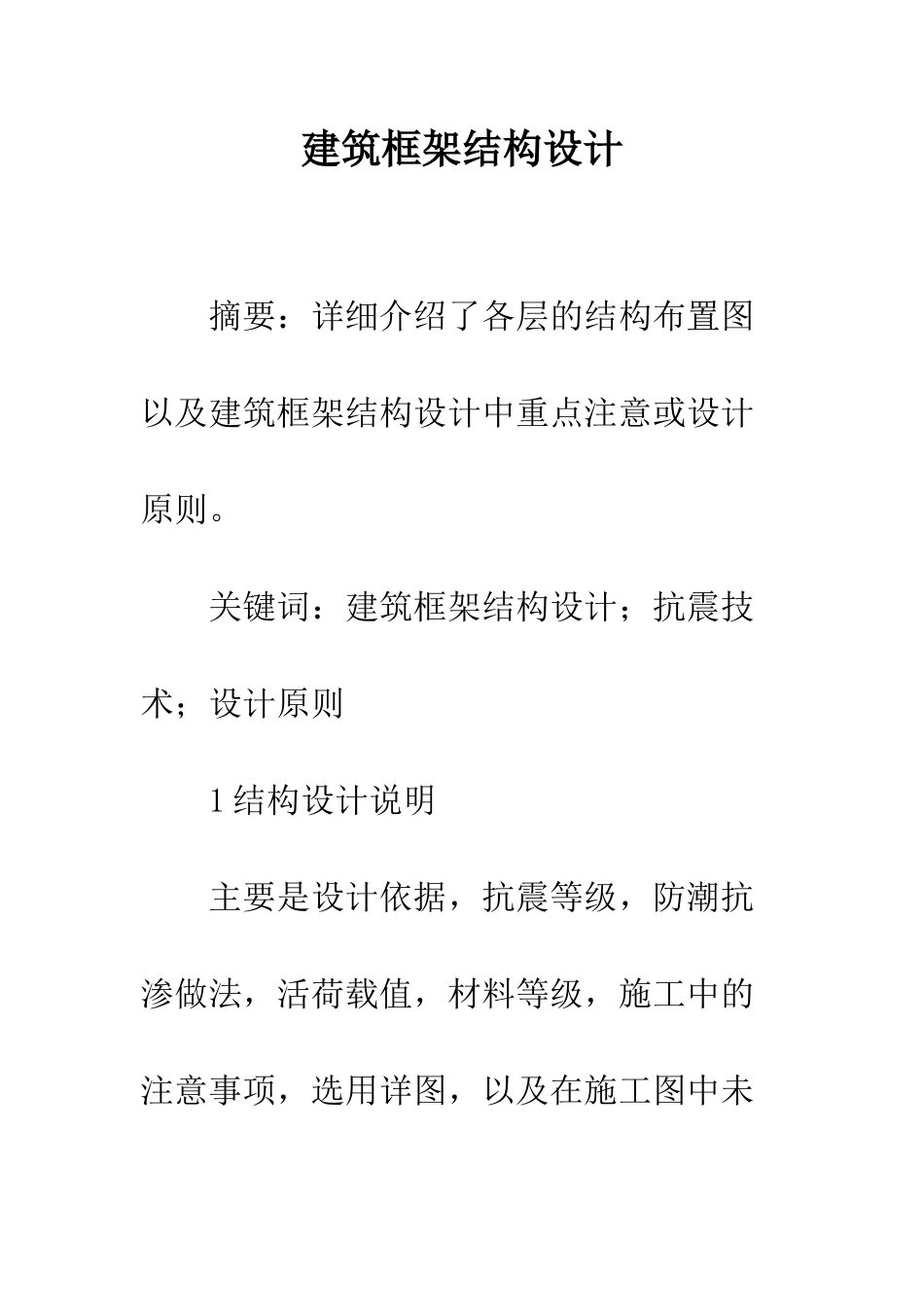

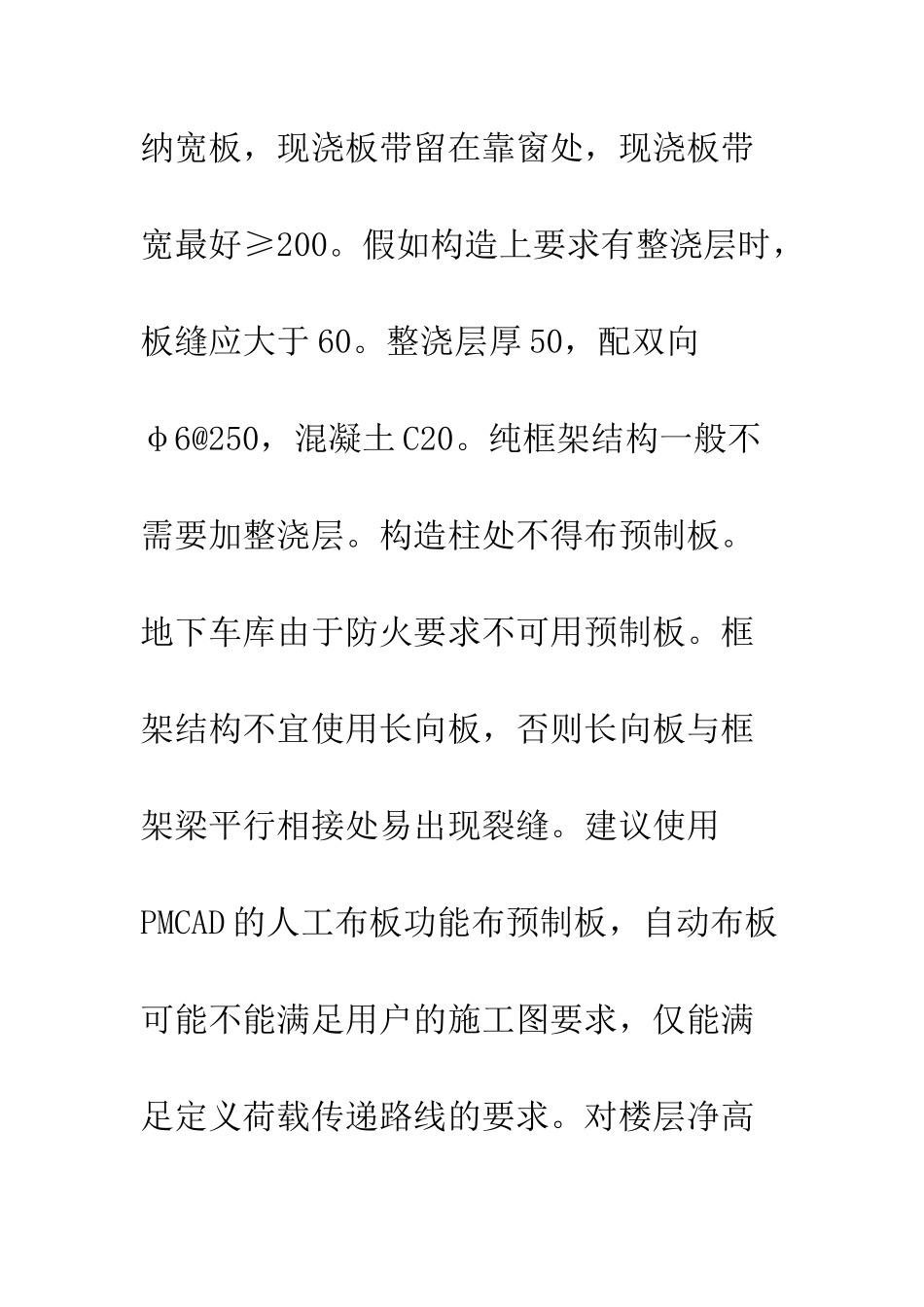

建筑框架结构设计 摘要：详细介绍了各层的结构布置图以及建筑框架结构设计中重点注意或设计原则。 关键词：建筑框架结构设计；抗震技术；设计原则 1 结构设计说明 主要是设计依据，抗震等级，防潮抗渗做法，活荷载值，材料等级，施工中的注意事项，选用详图，以及在施工图中未画出而通过说明来表达的信息。如混凝土的含碱量不得超过 3kg/m3 等等。 2 各层的结构布置图 包括：预制板的布置。标注预制板的块数和类型时，不要采纳对角线的形式。因为此种方法易造成线的交叉，宜采纳水平线或垂直线的方法，相同类型的房间直接标房间类型号。应全楼统一编号，可减少设计工作量，也方便施工人员看图。板缝尽量为 40，此种板缝可不配筋或加一根筋。布板时从房间里面往外布板，尽量采纳宽板，现浇板带留在靠窗处，现浇板带宽最好≥200。假如构造上要求有整浇层时，板缝应大于 60。整浇层厚 50，配双向φ6@250，混凝土 C20。纯框架结构一般不需要加整浇层。构造柱处不得布预制板。地下车库由于防火要求不可用预制板。框架结构不宜使用长向板，否则长向板与框架梁平行相接处易出现裂缝。建议使用PMCAD 的人工布板功能布预制板，自动布板可能不能满足用户的施工图要求，仅能满足定义荷载传递路线的要求。对楼层净高很敏感、跨度超过米或不符合模数时可采纳 SP 板，SP 板 120 厚可做到米跨。现浇板的配筋。板厚一般取 120、140、160、180四种尺寸或 120、150、180 三种尺寸。尽量用二级钢包括直径 φ10 的二级钢，直径≥12 的受力钢筋，除吊钩外，不得采纳一级钢。钢筋宜大直径大间距，但间距不大于 200，间距尽量用 200。跨度小于 2 米的板上部钢筋不必断开，钢筋也可不画，仅说明钢筋为双向双排 φ8@200。板上下钢筋间距宜相等，直径可不同，但钢筋直径类型也不宜过多。顶层及考虑抗裂时板上筋可不断，或 50%连通，较大处附加钢筋，拉通筋均应按受拉搭接钢筋。板配筋相同时，仅标出板号即可。一般可将板的下部筋相同和部分上部筋相同的板编为一个板号，将不相同的上部筋画在图上。当板的形状不同但配筋相同时也可编为一个板号。应全楼统一编号。当考虑穿电线管时，板厚≥120，不采纳薄板加垫层的做法。电的管井电线引出处的板，因电线管过多有可能要加大板厚至 180。宜尽量用大跨度板，不在房间内加次梁。说明分布筋为 φ6@250，温度影响较大处可为 φ8@200。板顶标高不同时，板的上筋应分开或倾斜通过。现浇挑板阳角加辐...
