建筑模架技术具体案例分析

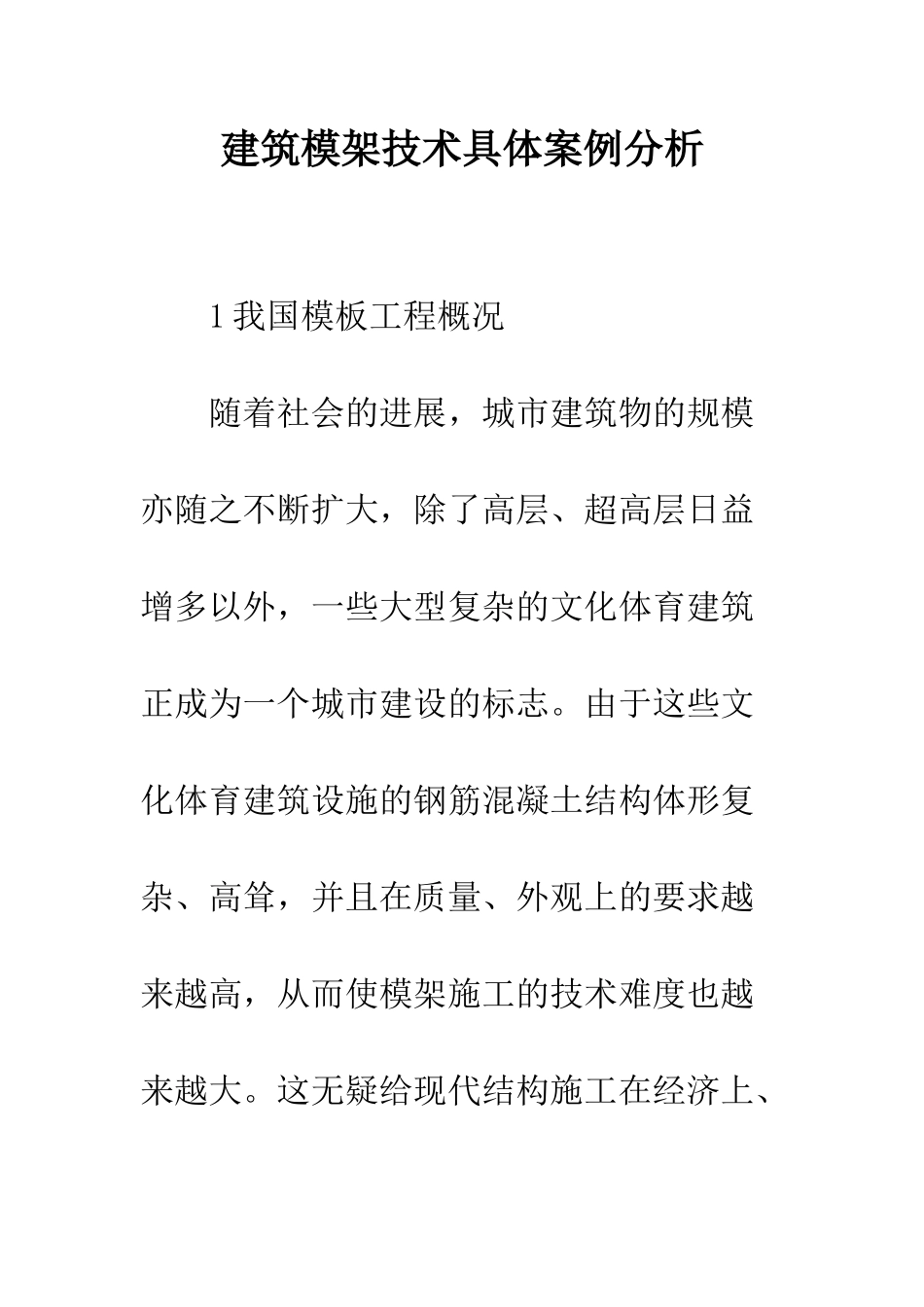

建筑模架技术具体案例分析_第1页
1/18
建筑模架技术具体案例分析_第2页
2/18

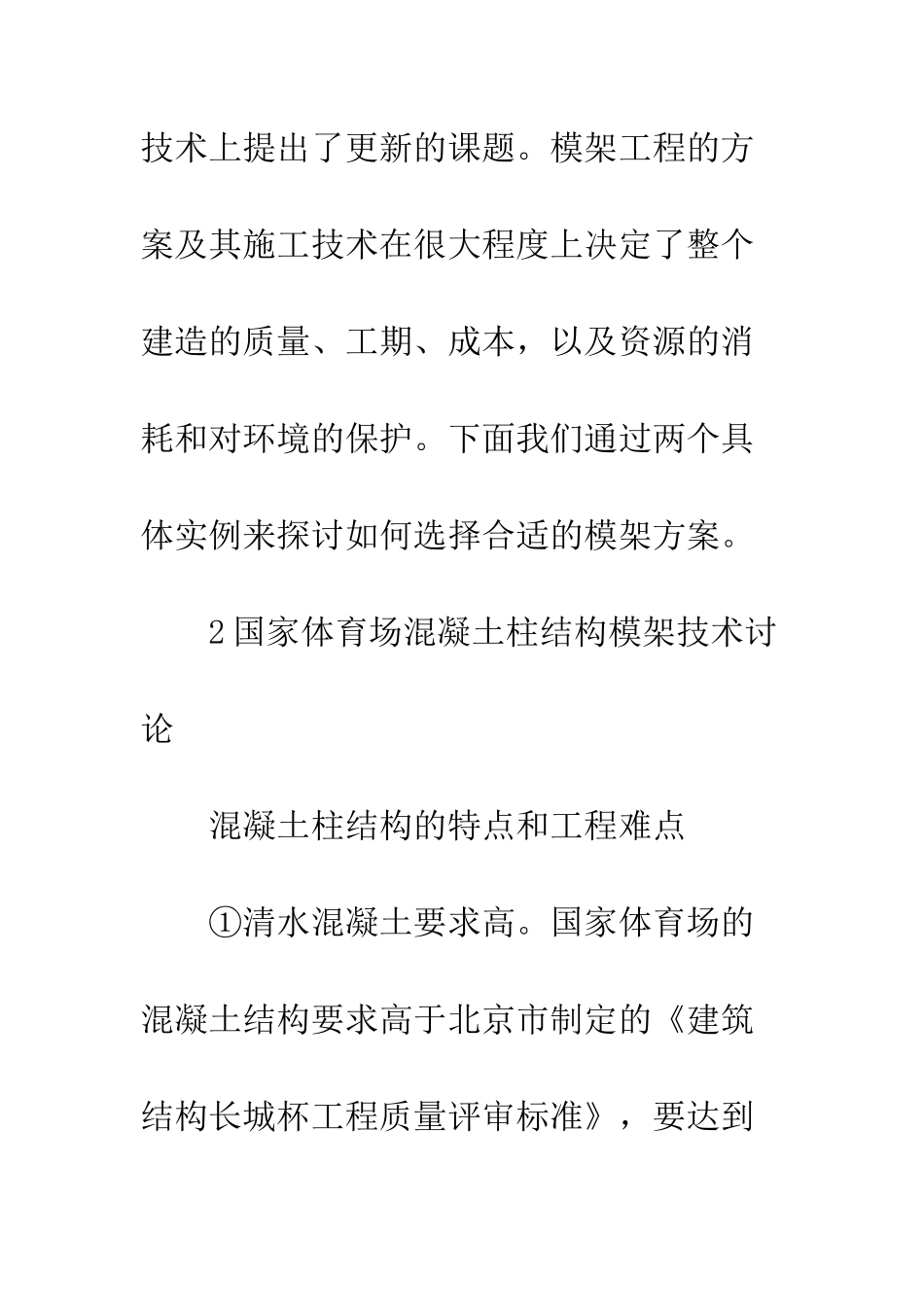

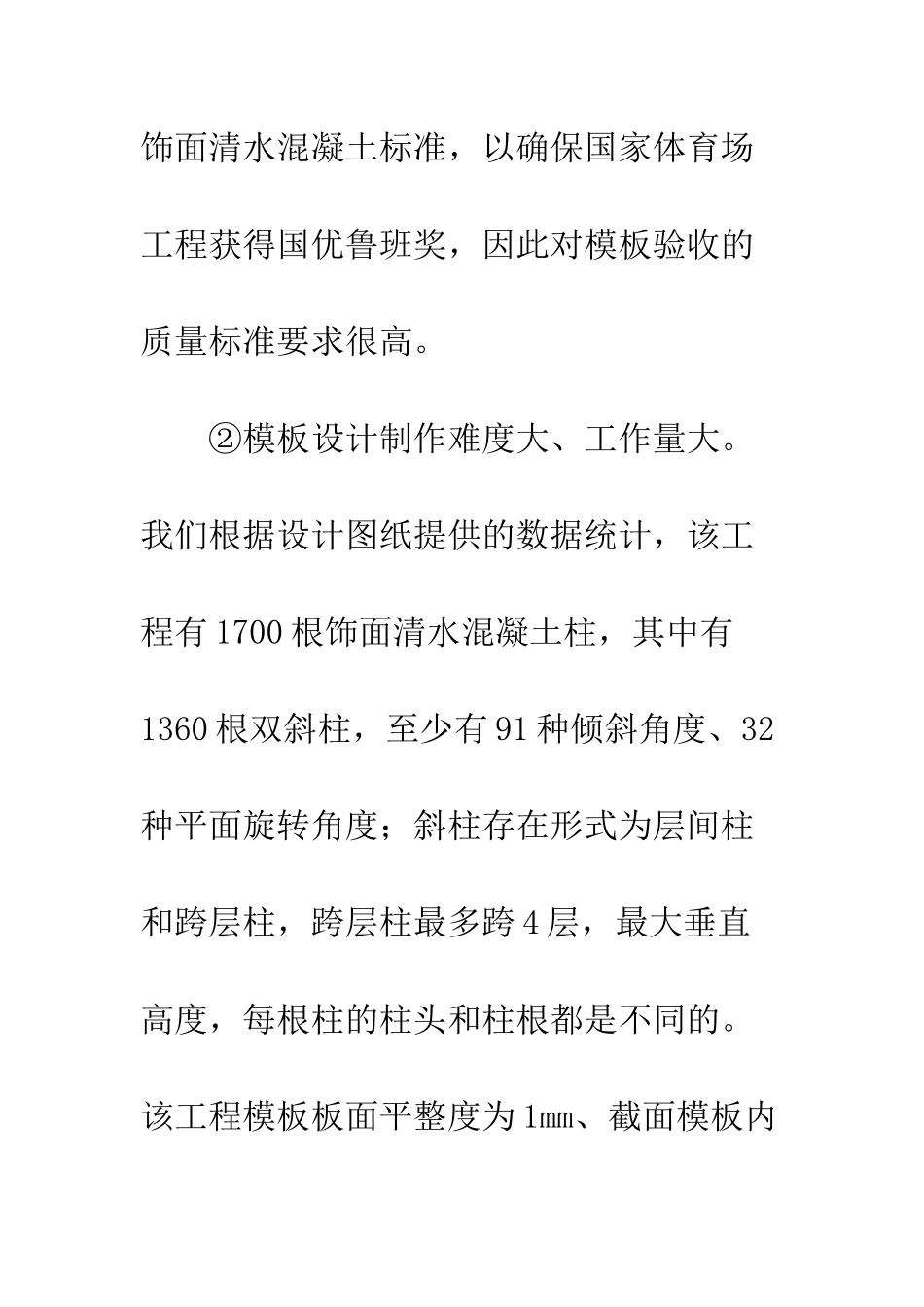

建筑模架技术具体案例分析_第3页
3/18
建筑模架技术具体案例分析 1 我国模板工程概况 随着社会的进展,城市建筑物的规模亦随之不断扩大,除了高层、超高层日益增多以外,一些大型复杂的文化体育建筑正成为一个城市建设的标志。由于这些文化体育建筑设施的钢筋混凝土结构体形复杂、高耸,并且在质量、外观上的要求越来越高,从而使模架施工的技术难度也越来越大。这无疑给现代结构施工在经济上、技术上提出了更新的课题。模架工程的方案及其施工技术在很大程度上决定了整个建造的质量、工期、成本,以及资源的消耗和对环境的保护。下面我们通过两个具体实例来探讨如何选择合适的模架方案。 2 国家体育场混凝土柱结构模架技术讨论 混凝土柱结构的特点和工程难点 ①清水混凝土要求高。国家体育场的混凝土结构要求高于北京市制定的《建筑结构长城杯工程质量评审标准》,要达到饰面清水混凝土标准,以确保国家体育场工程获得国优鲁班奖,因此对模板验收的质量标准要求很高。 ②模板设计制作难度大、工作量大。我们根据设计图纸提供的数据统计,该工程有 1700 根饰面清水混凝土柱,其中有1360 根双斜柱,至少有 91 种倾斜角度、32种平面旋转角度;斜柱存在形式为层间柱和跨层柱,跨层柱最多跨 4 层,最大垂直高度,每根柱的柱头和柱根都是不同的。该工程模板板面平整度为 1mm、截面模板内尺寸为±1mm、模板阴阳角方正顺直为2mm、模板拼缝为 2mm。因此模板设计制作的工作量大,难度也大。 ③模板加固支撑技术复杂,安装施工的难度大。因柱体最大倾斜角度为59°57'''',最大旋转角度为44°1''''14“;最大跨度 4 层,达 20 余m;最大顶部高度达;最小间距仅 10 余cm,千姿百态,所以给模板安装和支撑加固施工带来很大困难。 柱模及其支撑设计 在进行前瞻性设计时,本人曾建议采纳全钢模板,但最终实施采纳了本人设计的钢框木模板柱模和可调钢支撑技术,即:①层间柱模板采纳不包边钢框木模板柱模和可调钢支撑,如图 1a 所示。有 1360 根斜柱,就应有 1360 套斜柱模板及 1360 套柱根模板,如图 1b 所示。有 8 个楼层,就将有各不相同的 10880 个柱头,这是一个巨大的设计和加工量。因此,本工程只是在 Y柱上,才采纳钢框木胶合板的柱头,如图1c 所示。②支撑:可调钢支撑,简便可靠,具有大的作业空间,如图 1d 所示。③脱层柱:采纳钢管混凝土柱。本人在进行钢框木模板柱模和可调钢支撑技术讨论时采纳了自己在航空地球物理讨论工作中采纳过的三维图...
