建筑现场用电设施漏电保护

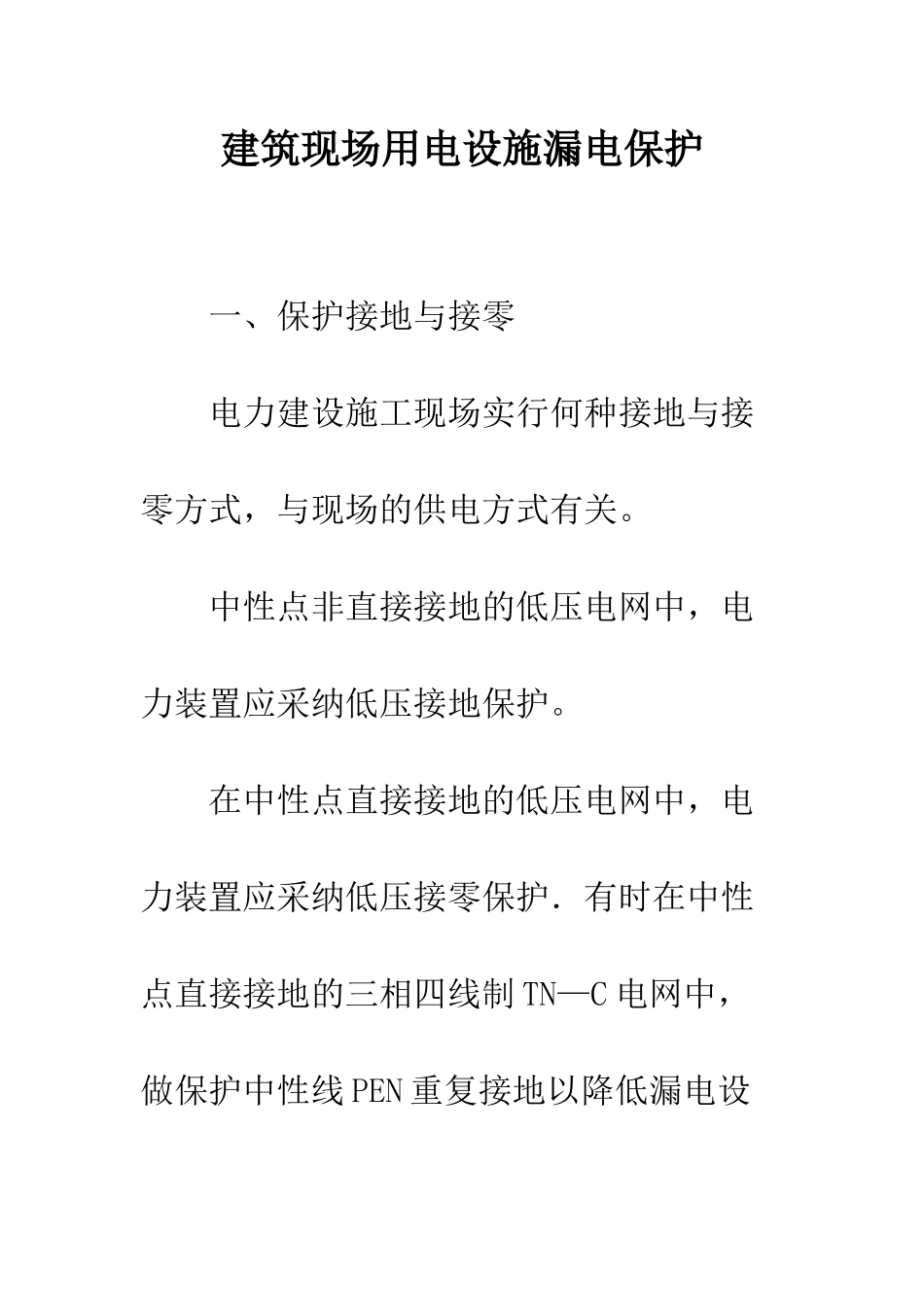

建筑现场用电设施漏电保护_第1页
1/13

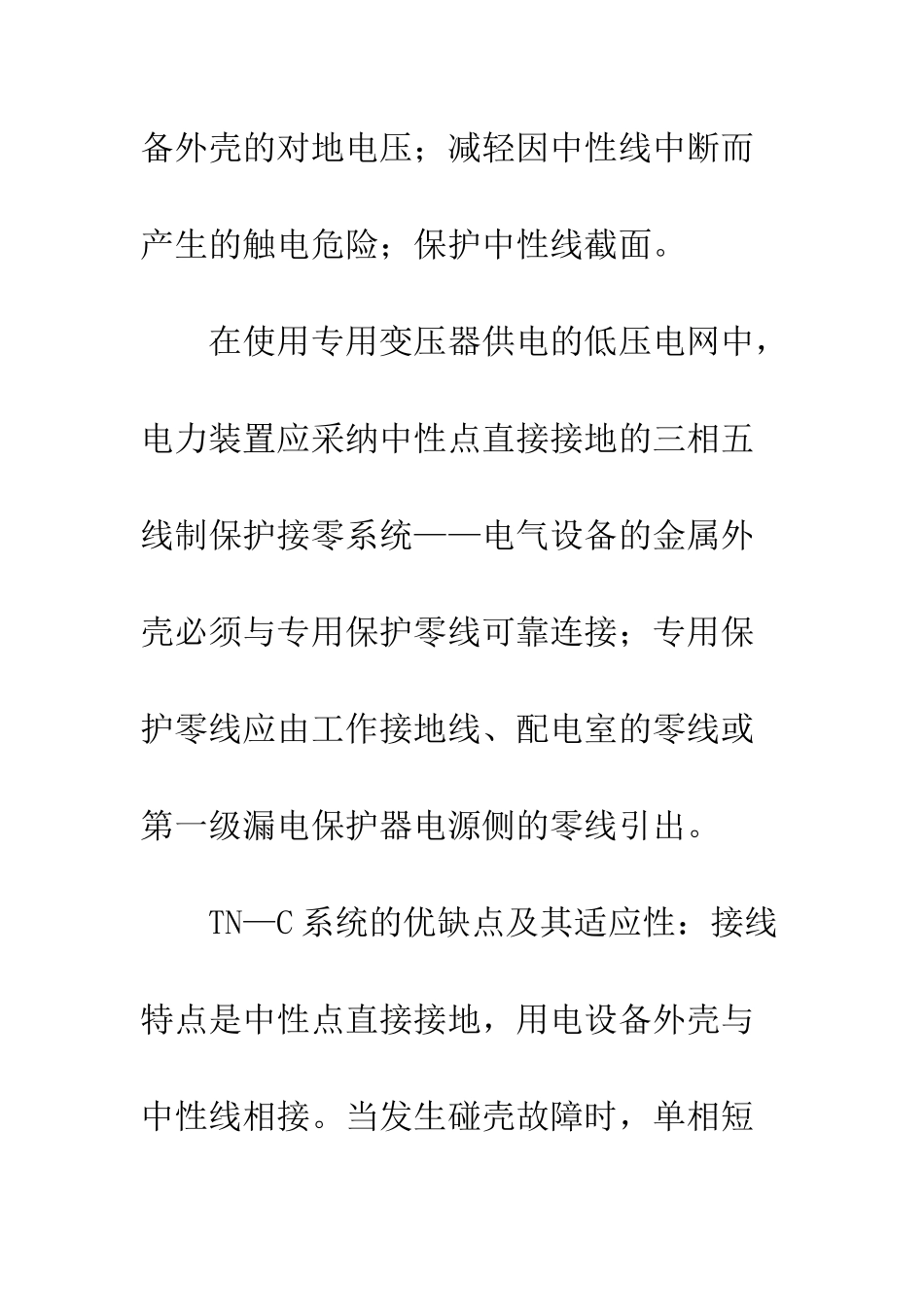

建筑现场用电设施漏电保护_第2页
2/13

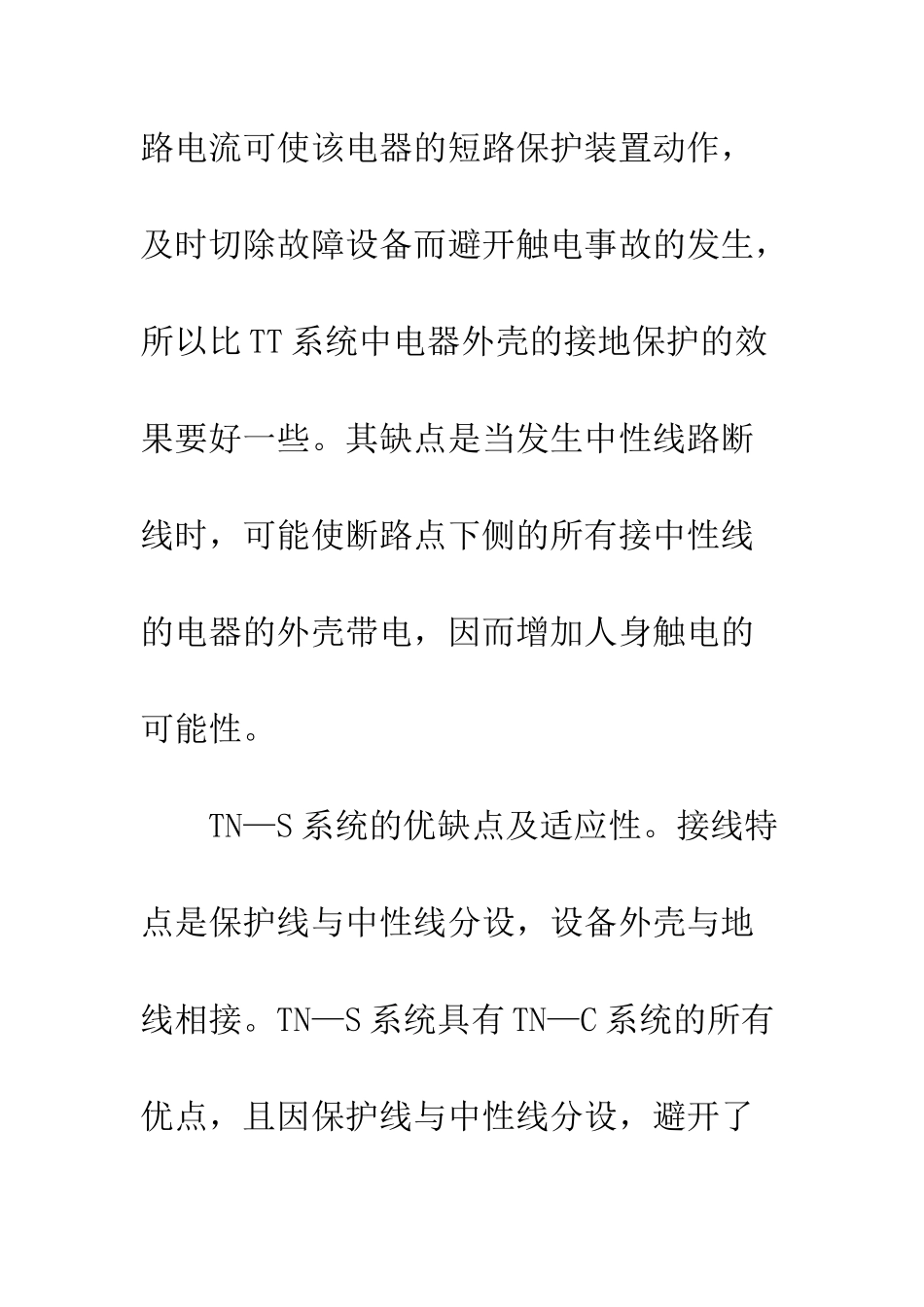

建筑现场用电设施漏电保护_第3页
3/13
建筑现场用电设施漏电保护 一、保护接地与接零 电力建设施工现场实行何种接地与接零方式,与现场的供电方式有关。 中性点非直接接地的低压电网中,电力装置应采纳低压接地保护。 在中性点直接接地的低压电网中,电力装置应采纳低压接零保护.有时在中性点直接接地的三相四线制 TN—C 电网中,做保护中性线 PEN 重复接地以降低漏电设备外壳的对地电压;减轻因中性线中断而产生的触电危险;保护中性线截面。 在使用专用变压器供电的低压电网中,电力装置应采纳中性点直接接地的三相五线制保护接零系统——电气设备的金属外壳必须与专用保护零线可靠连接;专用保护零线应由工作接地线、配电室的零线或第一级漏电保护器电源侧的零线引出。 TN—C 系统的优缺点及其适应性:接线特点是中性点直接接地,用电设备外壳与中性线相接。当发生碰壳故障时,单相短路电流可使该电器的短路保护装置动作,及时切除故障设备而避开触电事故的发生,所以比 TT 系统中电器外壳的接地保护的效果要好一些。其缺点是当发生中性线路断线时,可能使断路点下侧的所有接中性线的电器的外壳带电,因而增加人身触电的可能性。 TN—S 系统的优缺点及适应性。接线特点是保护线与中性线分设,设备外壳与地线相接。TN—S 系统具有 TN—C 系统的所有优点,且因保护线与中性线分设,避开了系统中由于中线断路会使断路点以下接中性线设备的外壳可能带电,而增加触电可能性的问题。 二、接地与接零保护原则 保护接地原则 在中性点不接地的低压系统中,正常情况下电力建设需要的各种电力装置的不带电的金属外露部分、电能供应的设备外壳都应接地。 1.电机、变压器、携带式或移动式用电器具的金属底座和外壳。 2.电气设备的传动装置。 3.眉己电、控制、保护用的屏及铆焊、焊工的操作平台等的金属框架和底座。 4.汽油、柴油、机油等储油罐的外壳。 以上的竖井架脚手架、水塔施工用的起重折臂吊、曲线电梯的轨道。 6.安装在电力线路杆塔上的电力设备的外壳及支架。 7.起重机的每条轨道应设 2 点接地。在轨道之问的接头处,宜作电气连接;接地电阻应小于 4Ω。装有接地滑接器时,滑接器与轨道或接地滑接线应可靠连接。司机室与起重机本体用螺旋连接时,应进行电气跨接,其跨接点不应少于 2 处:跨接宜采纳多股软铜线,其截而面积不得小于16mm2,两端压接接线端子应采纳镀锌螺旋固定;当采纳圆钢或扁钢进行跨接时,圆钢直径不得小于 12mm,扁钢截面的宽度和...
