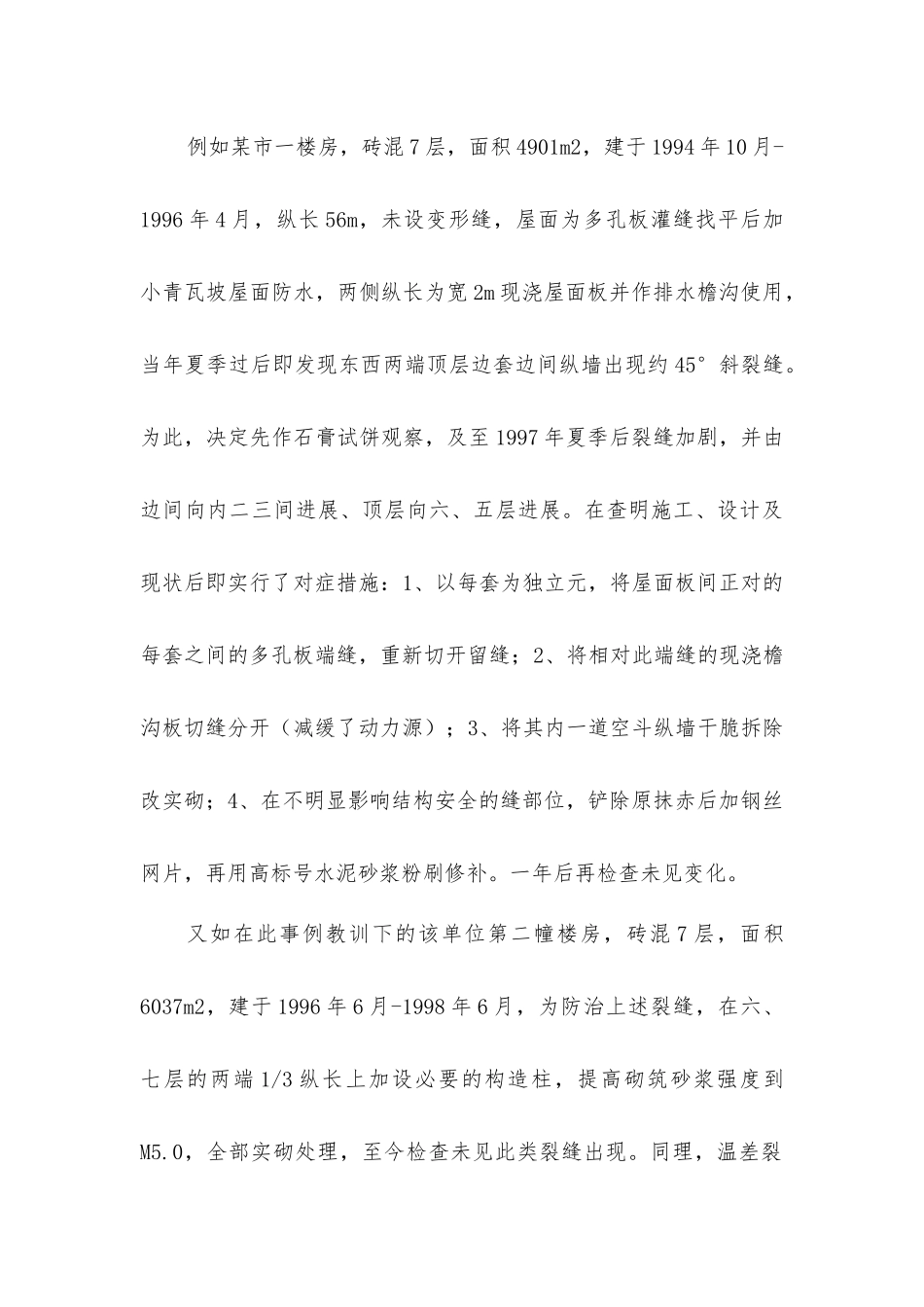

建筑砖砌体裂缝的防治一、前言建筑砖砌体裂缝不仅种类繁多，形态不同，而且较普遍，轻微者影响建筑物美观，造成渗漏水，严重者降低建筑结构的承载力、刚度、稳定和整体性、耐久性，甚至还会导致整体倒塌的重大质量事故。因此，正确分析原因、切实加以防治十分必要，十分迫切。就实践谈几点常见建议。二、温差变形引发的砖砌体裂缝这类裂缝较典型和普遍的是建筑物（尤其是那些纵向较长的）顶层两端内外纵墙上的斜裂缝，其形态呈“八”字或“X”型，且显对称性，但有时仅一端有，轻微者仅在两端 1-2 个开间内出现，严重者会进展至房屋两端 1/2 纵长范围以内，并由顶层向下几层进展。此类型缝对那种刚性屋面平屋顶、未设变形缝、隔热层的房屋，更易发生。产生的直接原因是混凝土结构屋面的伸缩变形牵引其下砖砌体超过其材料抗拉强度的结果。具体的机理可认为是：在阳光照射下（尤其是南方地区）屋面板温度可高达 60-70 摄氏度，而在其下的砖砌体仅为 30-35 摄氏度，如此大的温差，加上混凝土膨胀系数比砖砌体近似大一倍，则根据王铁梦《建筑物的裂缝控制》一书中提出的计算理论和公式，可计算出砌体中的主拉应力。设砂浆强度 M5.0、砖强度 Mu7.5 时，则其沿灰缝截面破坏时的轴心抗拉、抗剪强度设计值仅为 0.14Mpa 和 0.12Mpa，而沿齿缝通缝的弯曲抗拉强度仅为 0.25Mpa 和 0.12Mpa，则温差引起的砌体主拉应力大于砌体本身抵抗力的 50%-300%不等。又加上房屋两端为“自由端”，水平约束力小，上部砌体垂直压力较小，如无相应措施上述裂缝在所难免。当屋面对两端热胀时，致使下部砌体出现正“八”字缝，当冷缩时，就出现倒“八”字缝，一胀一缩则易出现“X”字缝。其防治的主要方法：第一个是减缓消除热胀冷缩动力源，如设隔热层、变形缝；第二个是增强相关砌体抗力，如提高砂浆强度，提高饱满度，空斗改实砌，加筋砌体，加设构造柱；三是提高抹灰的抗裂能力（对于不影响结构安全的缝）。例如某市一楼房，砖混 7 层，面积 4901m2，建于 1994 年 10 月-1996 年 4 月，纵长 56m，未设变形缝，屋面为多孔板灌缝找平后加小青瓦坡屋面防水，两侧纵长为宽 2m 现浇屋面板并作排水檐沟使用，当年夏季过后即发现东西两端顶层边套边间纵墙出现约 45°斜裂缝。为此，决定先作石膏试饼观察，及至 1997 年夏季后裂缝加剧，并由边间向内二三间进展、顶层向六、五层进展。在查明施工、设计及现状后即实行了对症措施：1、以每套为独立...
